ISO Bewertung
Zur automatischen Bewertung des aktuellen Messwerts
nach der ISO Norm 10816-3 muss entweder die Messgröße
Schwinggeschwindigkeit oder Schwingweg zusammen mit dem
Parameter RMS ausgewählt werden, da es nur für diese Kombi-
nationen gültige Grenzwerte gibt. Anschließend kann in diesem
Menü die für die Maschine zutreffende Gruppe, mit welcher der
Messwert bewertet werden soll, ausgewählt werden.
Nach Aktivierung dieser Option erscheint der Name der akti-
vierten Gruppe zusammen mit einer Grafik der vier Zonen in
der unteren Hälfte des Messbildschirms. Der aktuelle Messwert
wird anhand der Auswahl in eine der vier Zonen eingeteilt und
entsprechend eingefärbt. Zudem blinkt die entsprechende Zone,
um eine schnelle Bewertung des Messwerts anhand der in der

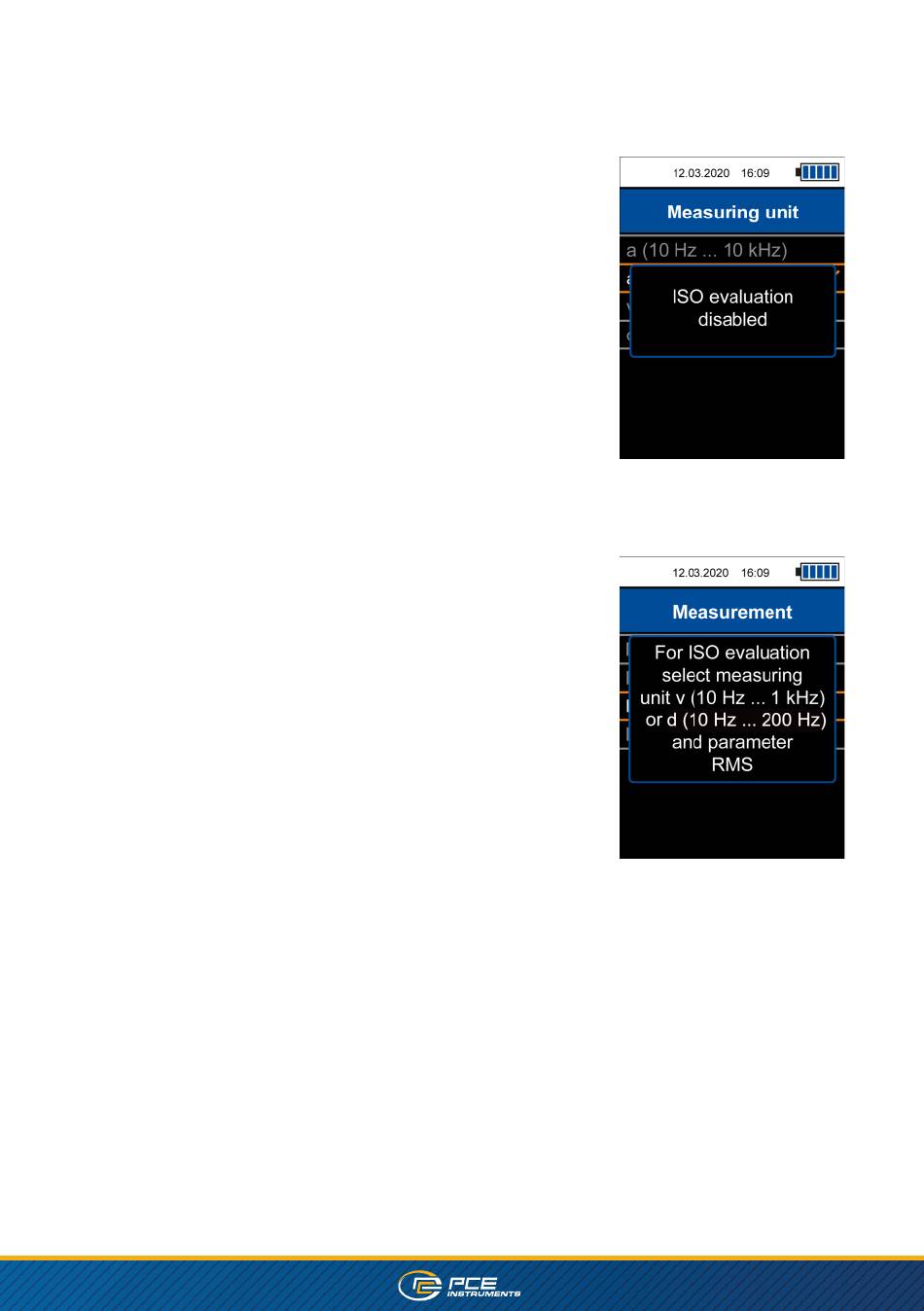

Norm definierten Grenzwerte zu ermöglichen. Wenn die ISO
Bewertung aktuell aktiviert ist und eine für die ISO Bewertung
inkompatible Messgröße (Schwingbeschleunigung) bzw. ein für
die ISO Bewertung inkompatibler Parameter (Spitze, Spitze-
Spitze, Scheitelfaktor) ausgewählt wird, wird die ISO Bewertung
automatisch deaktiviert und ein entsprechendes Hinweisfenster
wird angezeigt.
Um die ISO Bewertung aktivieren zu können, muss für die
Messgröße Schwinggeschwindigkeit oder Schwingweg und für
den Parameter RMS aktiviert sein. Falls dies nicht gegeben ist,
kann das Menü für die ISO Bewertung nicht geöffnet werden
und es erscheint ein Hinweisfenster mit der entsprechenden
Meldung.
Aufschlüsselung der Gruppen:
»
Gruppe 1: Große Maschinen mit einer Nennleistung über 300 kW;
Elektrische Maschinen mit einer Achshöhe >315 mm
Diese Maschinen besitzen im Allgemeinen Gleitlager. Der Bereich der Betriebs- und Nenndrehzahlen ist
relativ groß und reicht von 120 min
»
Gruppe 2: Mittelgroße Maschinen mit einer Nennleistung über 15 kW und bis 300 kW;
Elektrische Maschinen mit einer Achshöhe 160 mm <H <315 mm
10
bis 15.000 min
−1 −1
