Alternative 2 / 2
2.

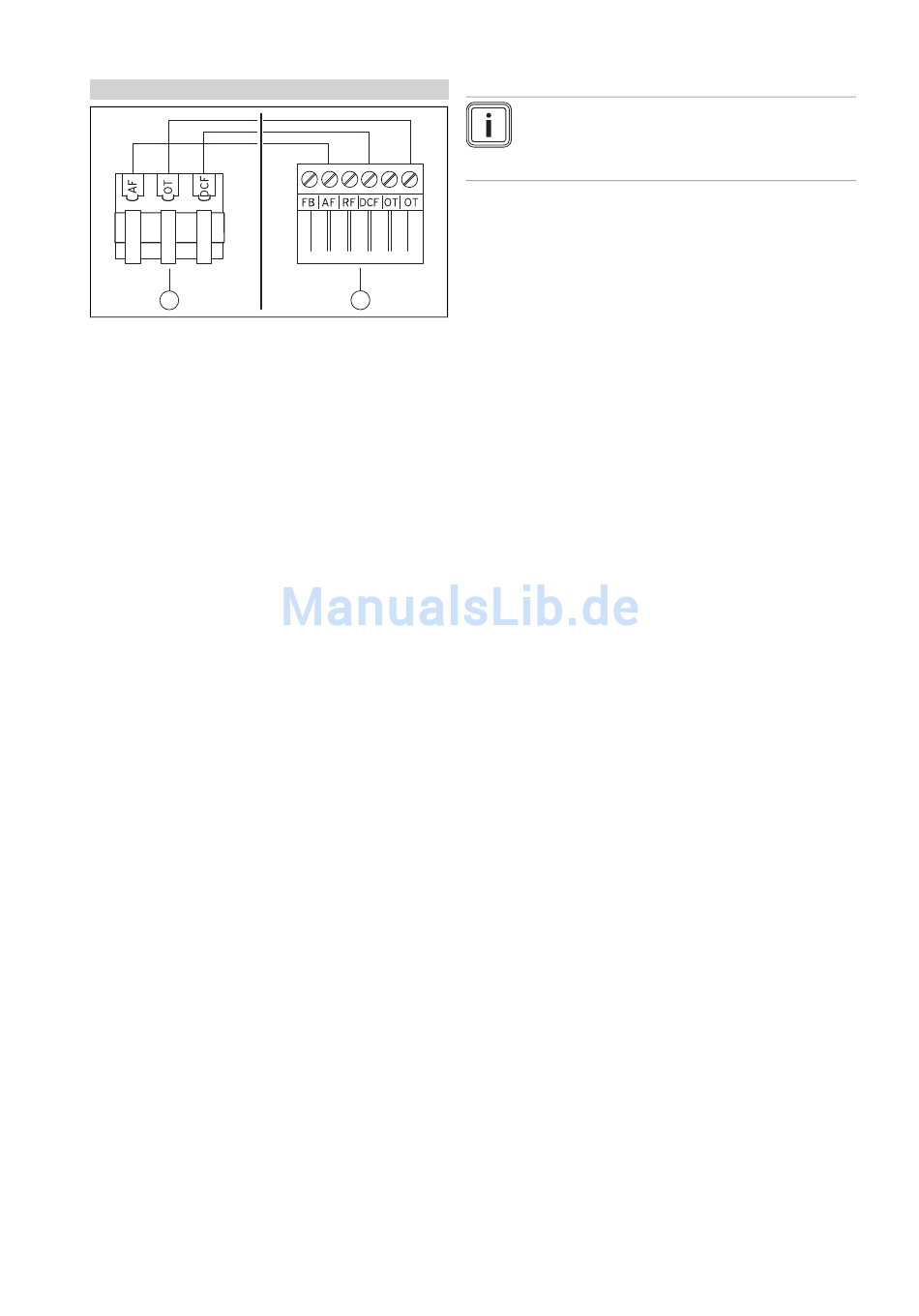

Bedingungen: Außentemperaturfühler VRC 9535
1
▶
Schließen Sie das Anschlusskabel an die Klemm-
leiste des Außentemperaturfühlers (1) an.
3.
Schließen Sie das Anschlusskabel an den 6‑poligen
Randstecker des Wärmeerzeugers (2) an.
4.
Führen Sie das Anschlusskabel mit dem 6‑poligen
Randstecker in den Schaltkasten des Wärmeerzeugers.
5.
Stecken Sie den 6‑poligen Randstecker auf Steckplatz
X41 der Leiterplatte des Schaltkastens.
6
Inbetriebnahme
Wenn Sie das System nach der Elektroinstallation zum
ersten Mal in Betrieb nehmen, dann starten automatisch die
Installationsassistenten der Komponenten. Stellen Sie die
erforderlichen Werte zuerst bei den Komponenten und dann
beim Regler ein.
Alle weiteren Werte stellen Sie in der Fachhandwerkerebene
und der Bedienebene des Betreibers ein.
Alle Einstellungen, die Sie über den Installationsassistenten
vorgenommen haben, können Sie später über die Ebene für
den Betreiber und über die Fachhandwerkerebene ändern.
Installationsassistent (→ Seite 20)
7
Übergabe an den Betreiber
▶
Informieren Sie den Betreiber über die Handhabung und
Funktion seines Produkts.
▶
Übergeben Sie dem Betreiber alle für ihn bestimmten
Anleitungen und Gerätepapiere zur Aufbewahrung.
▶
Nennen Sie dem Betreiber die Artikelnummer des Pro-
dukts.
▶
Gehen Sie die Betriebsanleitung mit dem Betreiber
durch.
▶
Beantworten Sie all seine Fragen.
▶
Weisen Sie den Betreiber insb. auf die Sicherheitshin-
weise hin, die der Betreiber beachten muss.
▶
Sorgen Sie dafür, dass der Betreiber alle Maßnahmen
zum Legionellenschutz kennt, um die geltenden Vorga-
ben zur Legionellenprophylaxe zu erfüllen.
0020196675_00 multiMATIC 700 Installationsanleitung
8
Bedien- und Anzeigefunktionen
Der Regler verfügt über die Ebene für den Betreiber und die
Ebene für den Fachhandwerker.
Die Einstell- und Ablesemöglichkeiten für den Betreiber, das
Bedienkonzept und ein Beispiel zur Bedienung sind in der
Betriebsanleitung des Reglers beschrieben.
2
Die Einstell- und Ablesemöglichkeiten für den Fachhand-
werker finden Sie über Menü → Fachhandwerkerebene.
Fachhandwerkerebene (→ Seite 20)
Die Pfadangabe am Anfang der Beschreibung einer Funk-
tion gibt an, wie Sie in der Menüstruktur zu dieser Funktion
gelangen. In den eckigen Klammern wird die Gliederungs-
ebene angezeigt, zu der die Funktion gehört.
Die Beschreibung der Funktionen für ZONE1, HEIZKREIS1,
Wärmeerzeuger 1 und Solarspeicher 1, gilt stellvertre-
tend für alle vorhandenen Zonen bzw. Heizkreise, Wärme-
erzeuger und Solarspeicher. Wenn eine Funktion nur für
bestimmte Zonen, Heizkreise, Wärmeerzeuger oder Solar-
speicher gilt, dann ist das bei der Funktion vermerkt.
8.1
Serviceinformationen
8.1.1
Kontaktdaten eingeben
Menü →Fachhandwerkerebene → Serviceinformationen →
Kontaktdaten eingeben
–
Sie können Ihre Kontaktdaten (Firma und Telefonnum-
mer) im Regler eingeben.
–
Sobald das Datum für den nächsten Wartungstermin
erreicht ist, kann sich der Betreiber Ihre Daten im Display
des Reglers anzeigen lassen.
8.1.2
Wartungsdatum eingeben
Menü → Fachhandwerkerebene → Serviceinformationen
→ Wartungsdatum
–
Sie können ein Datum (Tag, Monat, Jahr) für die nächste
regelmäßige Wartung im Regler speichern.
Wenn das Datum für den nächsten Wartungstermin
erreicht ist, dann erscheint der Hinweis Wartung in der
Grundanzeige des Reglers.
8.2
System
8.2.1
Fehlerstatus ablesen
Menü → Fachhandwerkerebene → Systemkonfiguration
[System ----] → Fehlerstatus
–
Mit der Funktion können Sie den Status der Heizungs-
anlage ablesen. Wenn keine Störung vorliegt, dann er-
scheint die Meldung kein Fehler. Wenn eine Störung
vorliegt, dann erscheint als Status Fehlerliste. Wenn
Sie die rechte Auswahlstaste drücken, werden Ihnen die
Fehlermeldungen (→ Seite 19) angezeigt.
Inbetriebnahme 6
Hinweis
Die in diesem Kapitel beschriebenen Funktionen
stehen nicht für alle Systemkonfigurationen zur
Verfügung.
