EcoDim ECO-DIM.13 WiFi Handbuch

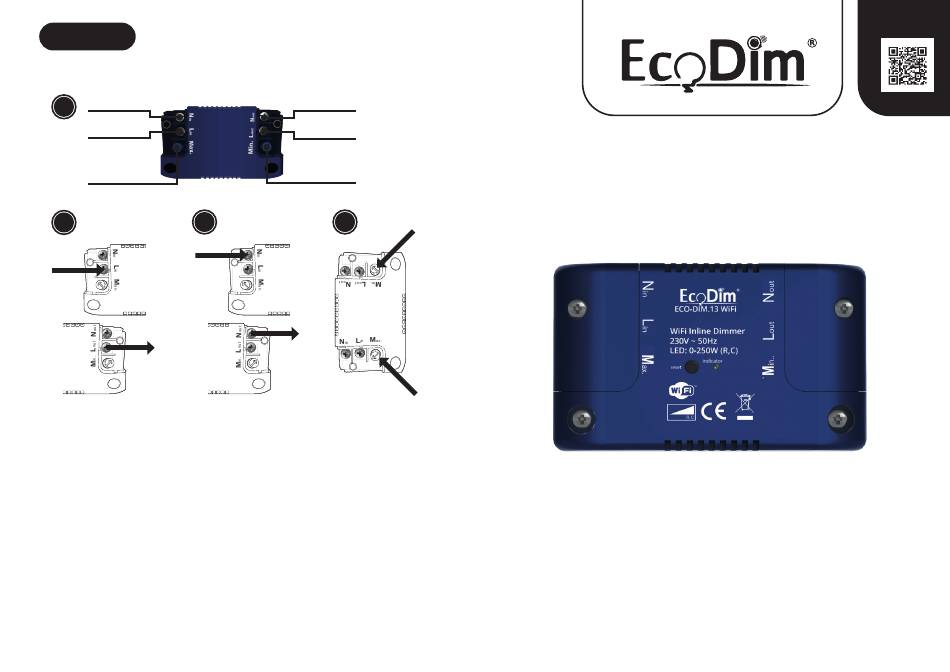

Installatie
2-draadsverbinding
1
N draad
L draad
MAX-meter
2 3
N
L
L
Stap 1
Zorg er altijd voor dat de elektriciteit is uitgeschakeld tijdens de installatie. Sluit vervolgens de
stroomdraden aan zoals aangegeven onder "Installatie" .
Stap 2
Laat de fasedraad (L) doorlopen door deze aan te sluiten op de L in- en L out-poorten.
Stap 3
Laat de neutrale draad (N) doorlopen door deze aan te sluiten op de N in- en N out-poorten.
Stap 4
Schakel de elektriciteit weer in. Zet de aangesloten lampen aan met behulp van de App. Stel
nu de MIN & MAX in zoals weergegeven onder 'Min. instellen van het lichtniveau' en 'Max.
instellen van het lichtniveau' .
N draad
L draad
Min-meter
4
N
Handleiding
ECO-DIM.13 WiFi
Led inline WiFi dimmer
(fase afsnijding) (R,C)
Let op:
• Deze inline dimmer dient te worden aangesloten zoals aangegeven onder het kopje
'Aansluitschema' .
• Installatie van de dimmer op een 230V-net dient te worden uitgevoerd door een ge-
kwalificeerde vakman, rekening houdend met de nationale voorschriften. Zorg ervoor
dat de elektriciteit tijdens alle werkzaamheden is uitgeschakeld.
• Er mag niet meer dan één dimmer parallel worden geschakeld.
Vereenvoudigde EU-Conformiteitsverklaring:
Hierbij verklaren wij, EcoDim B.V., dat dit product conform is met de richtlijnen die vanuit de
Europese Unie gelden.
De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende
internetadres: https://www.ecodim.nl/nl/service/ecodim-certificering
