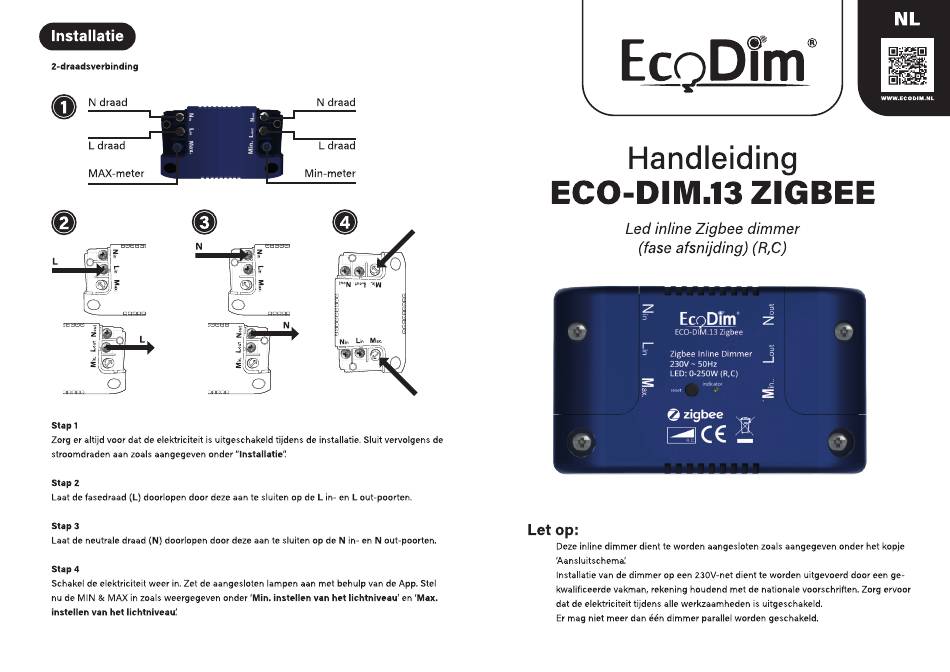

EcoDim ECO-DIM.13 ZIGBEE Handbuch

Installatie
2-draadsverbinding
N draad
L draad
MAX-meter
o
o
stap 1
Zorg er altijd voor dat de elektriciteit is uitgeschakeld tijdens de installatie, Sluit vervolgens de
stroomdraden aan zoals aangegeven onder "Installatie':
stap 2
Laat de fasedraad (L) doorlopen door deze aan te sluiten op de L in- en L out-poorten.
stap 3
Laat de neutrale draad (N) doorlopen door deze aan te sluiten op de N in- en N out-poorten.
Stap 4
Schakel de elektriciteit weer in. Zet de aangesloten lampen aan met behulp van de App. Stel
nu de MIN & MAX in zoals weergegeven onder 'Min. instellen van het lichtniveau'
instellen van het lichtniveau.'
N draad
L draad
Min-meter
Lin
O
en 'Max.
Handleiding
ECO-DIM.13
Led inline Zigbee dimmer
(fase afsnijding) (R,C)
ECO-DI .13 Zigbee
Zigbee Inline Dimmer
230V - 50HZ
LED: 0-250W (R.C)
O zigbee
Let op:
Deze inline dimmer dient te worden aangesloten zoals aangegeven onder het kopje
'Aansluitschema.'
Installatie van de dimmer op een 230V-net dient te worden uitgevoerd door een ge-
kwalificeerde vakman, rekening houdend met de nationale voorschriften. Zorg ervoor
dat de elektriciteit tijdens alle werkzaamheden
Er mag niet meer dan één dimmer parallel worden geschakeld.
www.eCODIM.NL
ZIGBEE
z
is uitgeschakeld.
