C2
D e lt a S o l
®

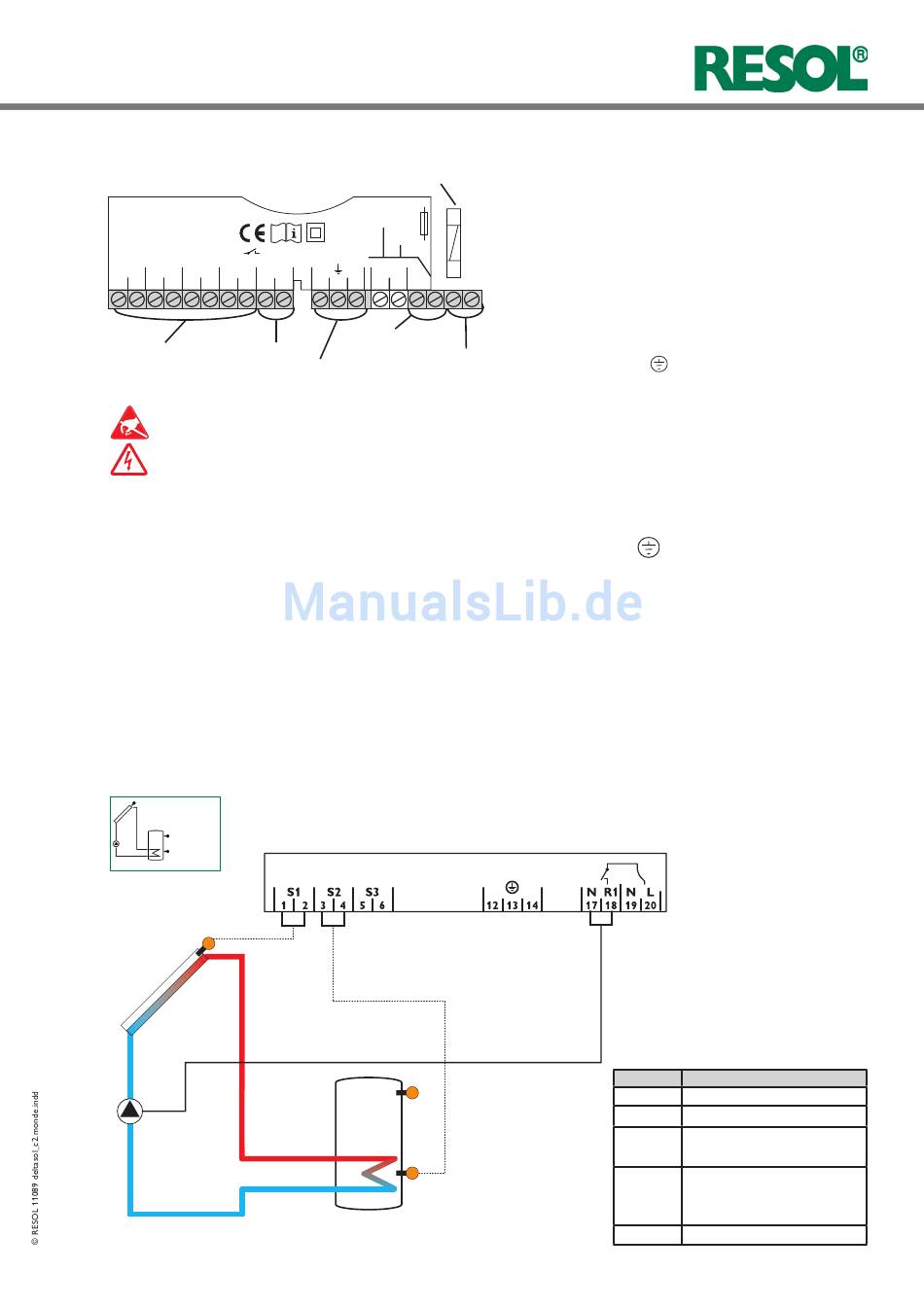

1.2 Elektrischer Anschluss

1 (1) A (100 ... 240) V~
Temp. Sensor Pt1000
S1
S2
S3
S4
VBus
1
2
3
4
5
6
7
8
9
10
VBus
Sensorklemmen
Erdungsklemmen
Elektrostatische Entladung kann zur Schädigung
elektronischer Bauteile führen!
Berührungsgefährliche Spannungen!
Hinweis:
Das Relais ist für die Drehzahlregelung als Halbleiterrelais
ausgeführt.
Bei Anschluss von Hilfsrelais oder Ventilen die Mindestdreh-
zahl auf 100 % stellen.
1.2.1

Klemmenbelegung

S1
R1
S4 / TRL
Sicherung
T2A
100 ... 240 V~
50-60 Hz
IP 20
R1
N
L
18
19
20
N
12
13
14
15
16
17
Verbraucherklemmen
Netzklemmen
S3
S2
Die Stromversorgung des Reglers muss über einen ex-
ternen Netzschalter erfolgen (letzter Arbeitsschritt!) und
die Versorgungsspannung muss 100 ... 240 V~ (50 ... 60 Hz)
betragen. Flexible Leitungen sind mit den beiliegenden
Zugentlastungsbügeln und den zugehörigen Schrauben am
Gehäuse zu fixieren.
Der Regler ist mit 1 Relais ausgestattet, an das Verbrau-
cher wie Pumpen, Ventile o. ä. angeschlossen werden
können:
• Relais 1
18 = Leiter R1
17 = Nullleiter N
13 = Erdungsklemme
Die Temperatursensoren (S1 bis S4) werden mit be-
liebiger Polung an den folgenden Klemmen angeschlossen:
1 / 2 = Sensor 1 (z. B. Sensor Kollektor 1)
3 / 4 = Sensor 2 (z. B. Sensor Speicher 1)
5 / 6 = Sensor 3 (Temperatur Sensor S3)
7 / 8 = Sensor 4 (z. B. Sensor TRL)
Der Netzanschluss erfolgt an den Klemmen:
19 = Nullleiter N
20 = Leiter L
12 = Erdungsklemme
Der Regler verfügt über den RESOL VBus
kommunikation mit und der Energieversorgung von exter-
nen Modulen. Der Anschluss erfolgt mit beliebiger Polung
an den beiden mit „VBus" gekennzeichneten Klemmen 9
und 10. Über diesen Datenbus können ein oder mehrere
VBus
-Module angeschlossen werden, z. B.:
®
• RESOL Wärmemengenzähler
• RESOL Großanzeigen / Smart Display
• RESOL Datenlogger
Standard-Solarsystem mit 1 Speicher, 1 Pumpe und 3
Sensoren. Der Sensor S4 / TRL kann optional zur Wärme -
mengenbilanzierung verwendet werden.
Symbol
S1
S2
S3
S4 / TRL
R1
®
zur Daten-

Beschreibung

Kollektorsensor
Speichersensor unten
Speichersensor oben
(optional)
Sensor für
Wärmemengenzählung
(optional)
Solarpumpe
5
|
