C2
D e lt a S o l
®

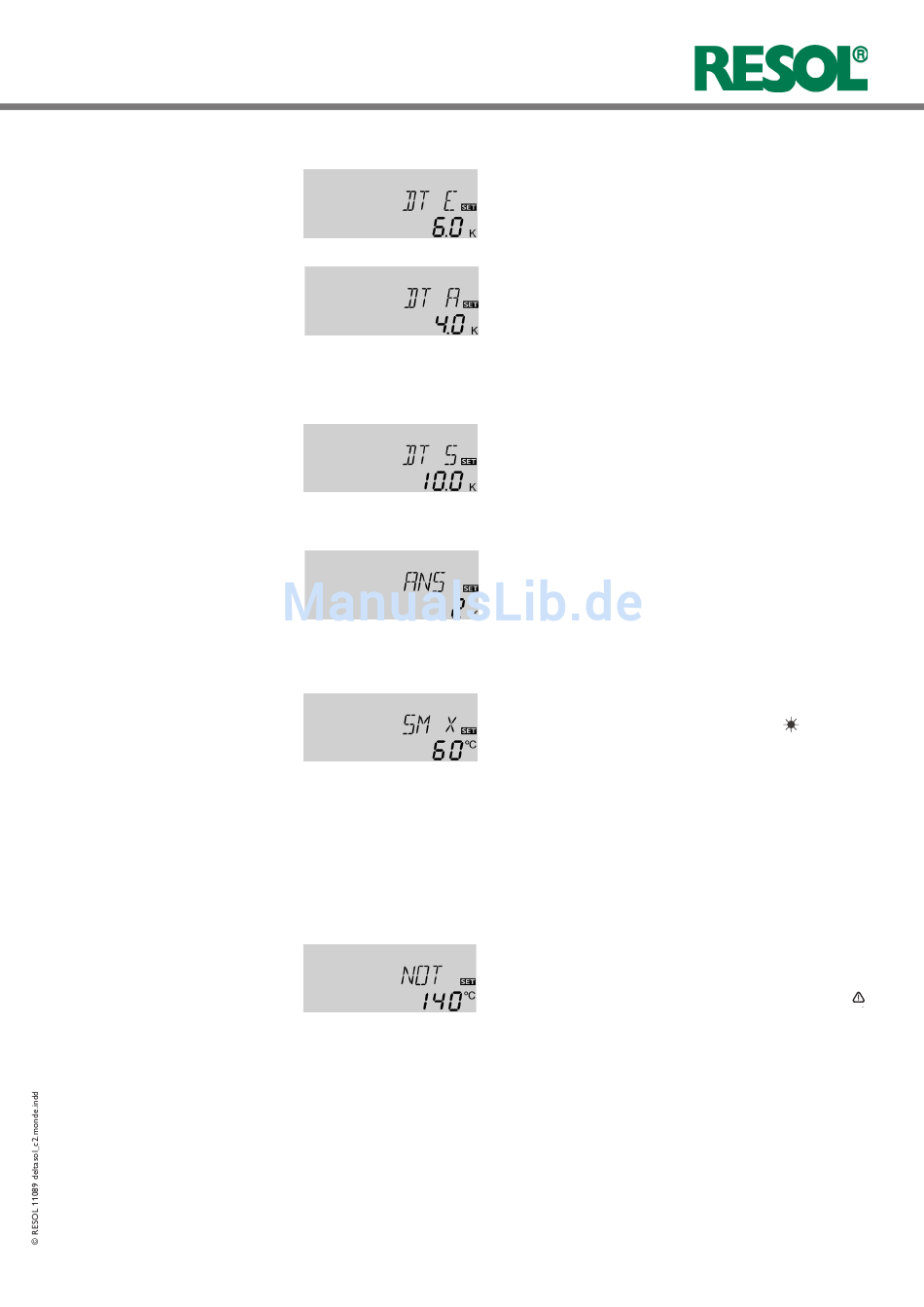

3.1.8 ∆T -Regelung
DT E:
Einschalttemperatur differenz
Einstellbereich 1,0 ... 20,0 K
Werkseinstellung 6.0
DT A:
Ausschalttemperatur differenz
Einstellbereich 0,5 ... 19,5 K
Werkseinstellung 4.0 K
Hinweis: Die Einschalttemperaturdifferenz muss minde-
stens 1 K größer als Ausschalttemperaturdifferenz sein.
DT S:
Solltemperatur differenz
Einstellbereich 1,5 ... 30,0 K
Werkseinstellung 10.0 K
ANS:
Anstieg
Einstellbereich 1 ... 20 K
Werkseinstellung 2 K
3.1.9 Speichermaximaltemperatur
S MX:
Speichermaximaltemperatur
Einstellbereich 2 ... 95 °C
Werkseinstellung 60 °C
3.1.10 Kollektor-Grenztemperatur
Kollektornotabschaltung
NOT:
Kollektorbegrenzungs-
temperatur
Einstellbereich 110 ... 200 °C,
Werkseinstellung 140 °C
Zunächst verhält sich die Regelung wie eine Standarddiffe-
renzregelung. Bei Erreichen der Einschaltdifferenz (DT E)
wird die Pumpe eingeschaltet und nach dem Losreißimpuls
(10 s)* mit der Minimaldrehzahl (nMN = 30 %) gefahren.
Erreicht die Temperaturdifferenz den eingestellten Sollwert
(DT S), so wird die Drehzahl um eine Stufe (10 %) erhöht.
Bei einem Anstieg der Differenz um 2 K (ANS) wird die
Drehzahl um jeweils 10 % angehoben bis zum Maximum
von 100 %. Mit Hilfe des Parameters „Anstieg" lässt sich
das Regelverhalten anpassen.Bei Unterschreiten der einge-
stellten Ausschalttemperaturdifferenz (DT A) schaltet der
Regler aus.
* 10 sek. lang 100 % Drehzahl
Bei Überschreiten der eingestellten Maximaltemperatur
wird eine weitere Speicherladung verhindert und somit eine
schädigende Überhitzung vermieden. Bei überschrittener
Speichermaximaltemperatur wird im Display
Hinweis: Der Regler verfügt über eine Speichersicher heits -
ab schal tung, die bei 95 °C für die Spei cher temperatur ei ne
weitere Beladung ver hin dert.
Bei Überschreiten der eingestellten Kollektor-Grenztempe-
ratur (NOT) wird die Solarpumpe (R1) ausgeschaltet, um
einer schädigenden Überhitzung der Solar-Komponenten
vorzubeugen (Kollek tornotab schal tung). Ab Werk ist die
Grenztem peratur auf 140 °C eingestellt, kann aber in dem
Bereich von 110 ... 200 °C verändert werden. Bei über-
schrittener Kollektor-Grenztempe ratur wird im Display
(blinkend) angezeigt.
angezeigt.
11
|
