Verwendungszweck der Wärmepumpe
2
Verwendungszweck der Wärmepumpe
2.1
Anwendungsbereich
Die Luft-Wasser-Wärmepumpe ist ausschließlich für die Erwärmung von
Heizungswasser vorgesehen. Sie kann in vorhandenen oder neu zu errich-
tenden Heizungsanlagen eingesetzt werden.
Die Wärmepumpe ist für den monoenergetischen und bivalenten Betrieb bis
-22 °C Luftaußentemperatur geeignet.
Im Dauerlauf ist eine Temperatur des Heizwasserrücklaufs von mehr als 22
°C einzuhalten, um ein einwandfreies Abtauen des Verdampfers zu gewähr-
leisten.
Die Wärmepumpe ist nicht ausgelegt für den erhöhten Wärmebedarf wäh-
rend der Bauaustrocknung, deshalb muss der zusätzliche Wärmebedarf mit
speziellen, bauseitigen Geräten erfolgen. Für eine Bauaustrocknung im
Herbst oder Winter empfiehlt es sich, einen zusätzlichen Elektroheizstab
(als Zubehör erhältlich) zu installieren.
HINWEIS
Das Gerät ist nicht für Frequenzumrichterbetrieb geeignet.
3
Lieferumfang
3
Lieferumfang
3.1
Grundgerät

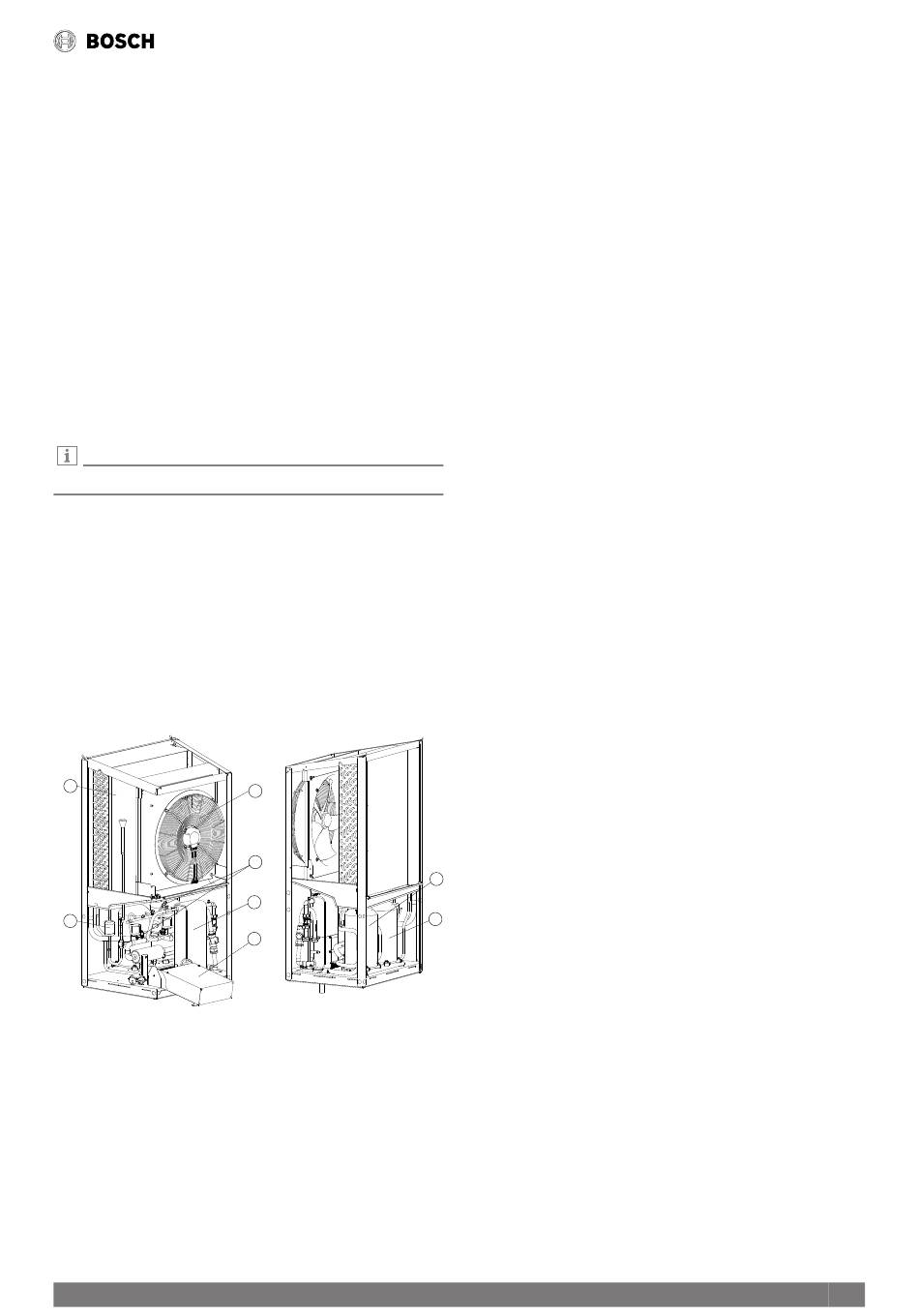

Die Wärmepumpe enthält die unten aufgeführten Bauteile.
Der Kältekreis ist „hermetisch geschlossen" und enthält das vom Kyoto-Pro-
tokoll erfasste fluorierte Kältemittel R407C. Angaben zum GWP-Wert und
CO
-Äquivalent des Kältemittels finden sich im Kapitel Geräteinformation.
2
Es ist FCKW-frei, baut kein Ozon ab und ist nicht brennbar.
1
6
1)
Verdampfer
3)
Schaltkasten
5)
Verflüssiger
7)
Verdichter 1
CS5000AW 22 O – 6721835107 03/2024
2
4
5
3
2)
Ventilator
4)
Pressostate
6)
Filtertrockner
8)
Verdichter 2
2.2
Arbeitsweise
Umgebungsluft wird vom Ventilator angesaugt und dabei über den Ver-
dampfer (Wärmetauscher) geleitet. Der Verdampfer kühlt die Luft ab, d.h.
er entzieht ihr Wärme. Die gewonnene Wärme wird im Verdampfer auf ein
Arbeitsmedium (Kältemittel) übertragen.
Mit Hilfe der elektrisch angetriebenen Verdichter wird die aufgenommene
Wärme durch Druckerhöhung auf ein höheres Temperaturniveau „gepumpt"
und über den Verflüssiger (Wärmetauscher) an das Heizwasser abgegeben.
Dabei wird die elektrische Energie eingesetzt, um die Wärme der Umwelt
auf ein höheres Temperaturniveau anzuheben. Da die der Luft entzogene
Energie auf das Heizwasser übertragen wird, bezeichnet man dieses Gerät
als Luft-Wasser-Wärmepumpe.
Die Luft-Wasser-Wärmepumpe besteht aus den Hauptbauteilen Verdamp-
fer, Ventilator und Expansionsventil, sowie den geräuscharmen Verdich-
tern, dem Verflüssiger und der elektrischen Steuerung.
Bei tiefen Umgebungstemperaturen lagert sich Luftfeuchtigkeit als Reif auf
dem Verdampfer an und verschlechtert die Wärmeübertragung. Eine un-
gleichmäßige Anlagerung stellt dabei keinen Mangel dar. Der Verdampfer
wird durch die Wärmepumpe nach Bedarf automatisch abgetaut. Je nach
Witterung können dabei Dampfschwaden am Luftausblas entstehen.
3.2
Schaltkasten
Der im Gerät befindliche Schaltkasten kann nach Abnahme der unteren
Frontabdeckung und dem Lösen der Befestigungsschraube herausgeklappt
werden.
Im Schaltkasten befinden sich die Netzanschlussklemmen, die Leistungs-
schütze, Sanftanlauf-Einheiten und die erweiterte Reglereinheit (Kältekreis-
regler). Der Kältekreisregler überwacht und steuert alle Wärmepumpensi-
gnale und kommuniziert mit dem Wärmepumpenmanager.
Kommunikations- und Steuer- bzw. Lastleitung, die getrennt voneinander
verlegt werden sollten, werden durch den Leitungseinführungsbereich an
der Grundplatte in den Schaltkasten geführt.
3.3
Wärmepumpenmanager
Für den Betrieb Ihrer Luft-Wasser-Wärmepumpe ist der im Lieferumfang
8
enthaltene Wärmepumpenmanager zu verwenden.
Der Wärmepumpenmanager ist ein komfortables elektronisches Regel- und
7
Steuergerät. Er steuert und überwacht die gesamte Heizungsanlage in Ab-
hängigkeit von der Außentemperatur, die Warmwasserbereitung und die si-
cherheitstechnischen Einrichtungen.
Bauseits anzubringende Fühler für Heizungs-, Anforderungs- und Außen-
temperatur inkl. Befestigungsmaterial liegen dem Wärmepumpenmanager
bei.
Funktionsweise und Handhabung des Wärmepumpenmanagers sind in der
dazu beiliegenden Gebrauchsanweisung beschrieben.
Verwendungszweck der Wärmepumpe
