Wenn für eine Dauer von 1 Minute keine Taste betätigt wird, kehrt das Display auf den Menüpunkt 1.0 zurück und eventuelle
Änderungen in der Konfiguration werden nicht gespeichert.
1 Wert erhöhen / nächsten Parameter wählen
2 Wert herabsetzen / vorheringen Parameter Wählen
3 Parameter speicher und nächsten Parameter wählen
Halten 3 Zurück zum vorheringen Parameter / zurück zum Menüpunkt 1.0 ohne Speicherung von Änderungen.
Power up
12.2
3
20.0
*1.0
*1.1
Normal-Zustand
*1.0
Zeile 1 zeigt Status für Kanal 1 und Kanal 2 an.
Zeile 2 zeigt den Analogwert oder die Tagnummer für Kanal
1. Wenn der Stromwert überschritten wurde (LO.LIM und
HI.LIM), dann wird der Analogwert für 5 Sek. Angezeigt,
gefolgt von Txt 18. Im Falle einer Schleifenunterbrechung,
wird 0.0 für 5 Sek. Angezeigt, gefolgt von Txt 19.
Zeile 3 zeigt die gleichen Werte für Kanal 2 an.
Zeile 4 zeigt den Kommunikationsstatus an.
18

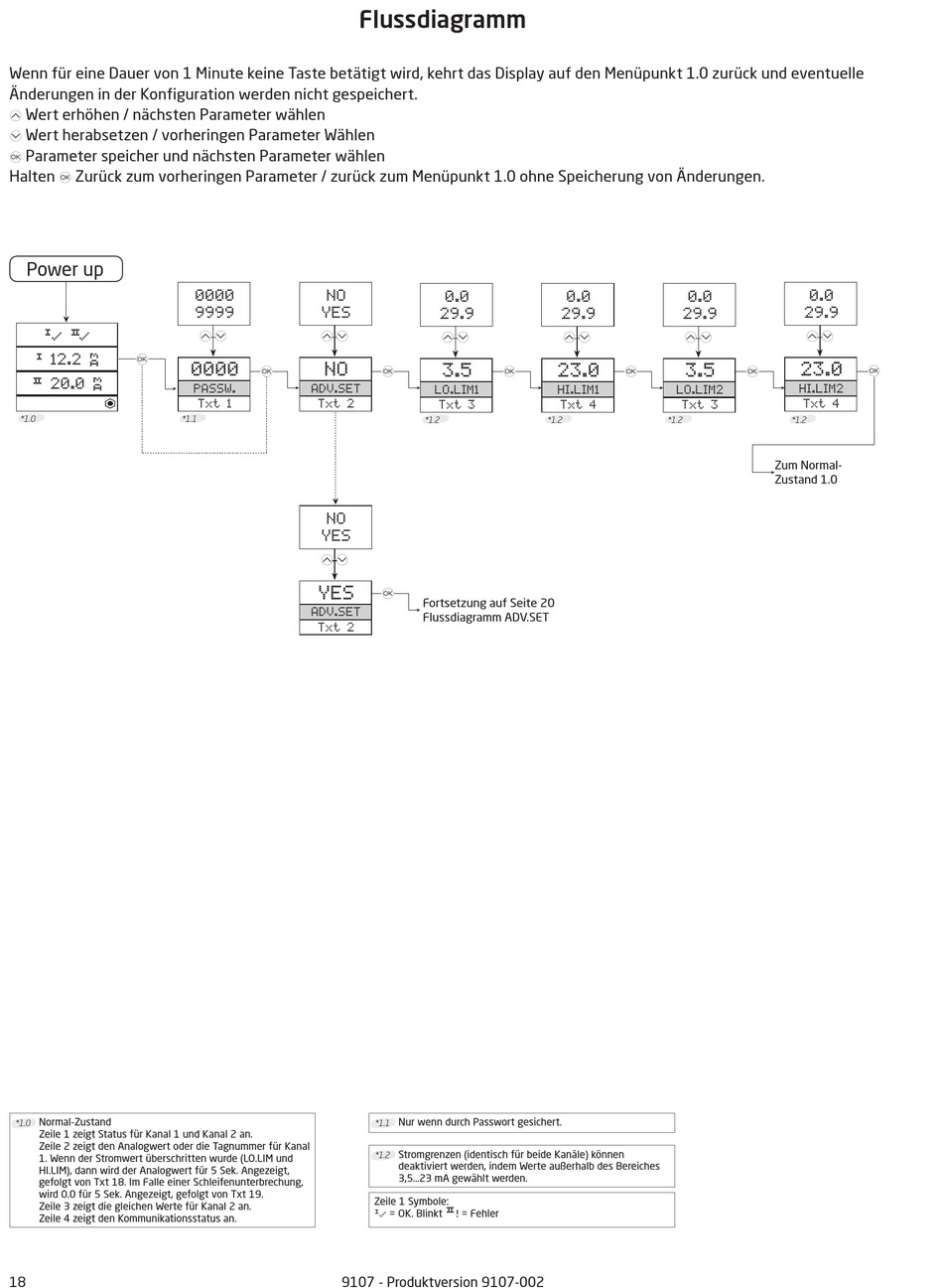

Flussdiagramm
0000
NO
9999
YES
1 2
1 2
0000
NO
3
PASSW.
ADV.SET
Txt 1
Txt 2
NO
YES
1 2
YES
ADV.SET
Txt 2
9107 - Produktversion 9107-002
0.0
29.9
1 2
3.5
3
3
LO.LIM1
Txt 3
*1.2
*1.2
3
Fortsetzung auf Seite 20
Flussdiagramm ADV.SET
Nur wenn durch Passwort gesichert.
*1.1
Stromgrenzen (identisch für beide Kanäle) können
*1.2
deaktiviert werden, indem Werte außerhalb des Bereiches
3,5...23 mA gewählt werden.
Zeile 1 Symbole:
= OK. Blinkt
œ
= Fehler
0.0
0.0
29.9
29.9
1 2
1 2
23.0
3.5
3
HI.LIM1
LO.LIM2
Txt 4
Txt 3
*1.2
0.0
29.9
1 2
23.0
3
3
HI.LIM2
Txt 4
*1.2
Zum Normal-
Zustand 1.0
