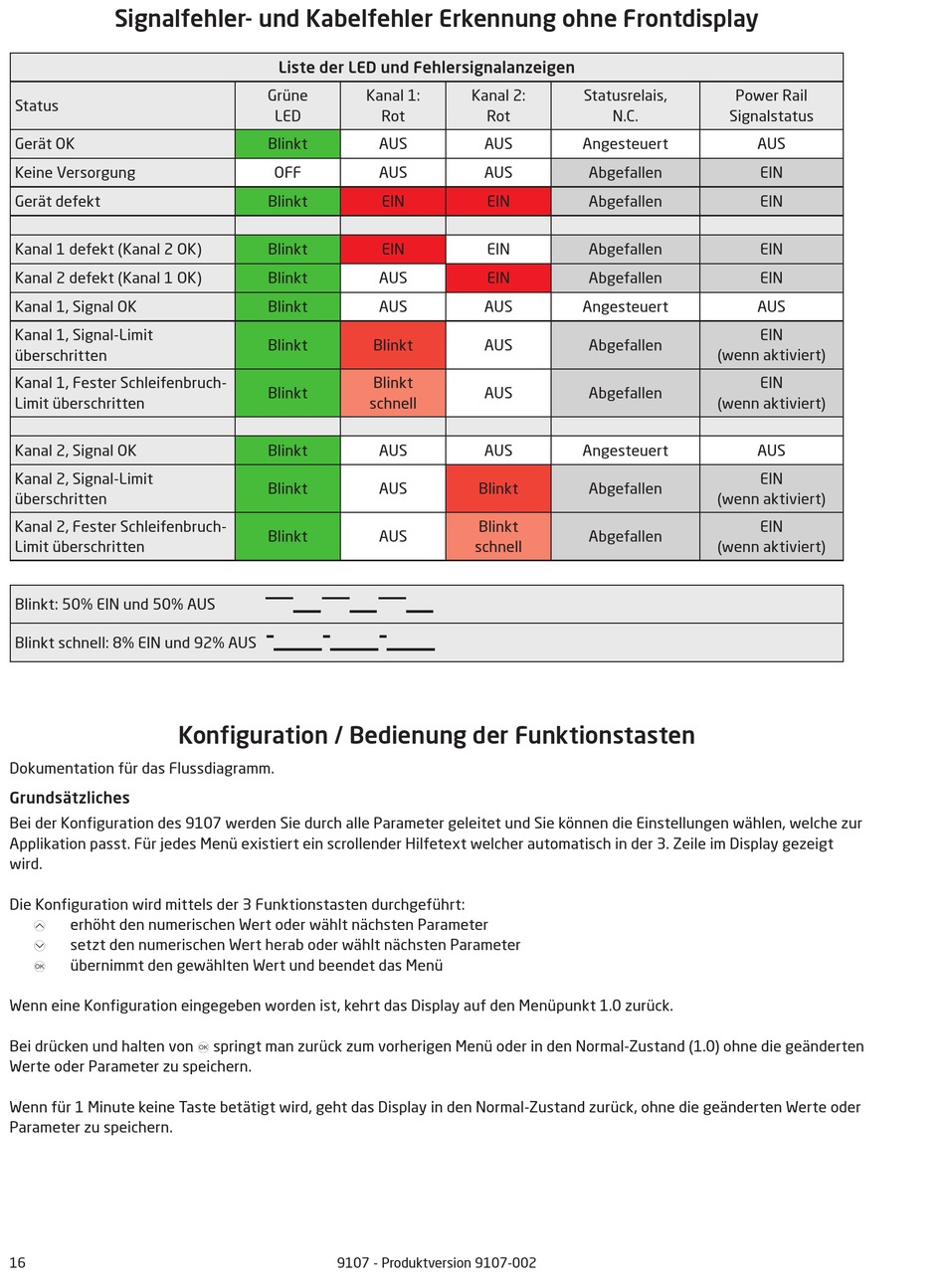

Signalfehler- und Kabelfehler Erkennung ohne Frontdisplay
Status
Gerät OK
Keine Versorgung
Gerät defekt
Kanal 1 defekt (Kanal 2 OK)
Kanal 2 defekt (Kanal 1 OK)
Kanal 1, Signal OK
Kanal 1, Signal-Limit
überschritten
Kanal 1, Fester Schleifenbruch-
Limit überschritten
Kanal 2, Signal OK
Kanal 2, Signal-Limit
überschritten
Kanal 2, Fester Schleifenbruch-
Limit überschritten
Blinkt: 50% EIN und 50% AUS
Blinkt schnell: 8% EIN und 92% AUS
Konfiguration / Bedienung der Funktionstasten
Dokumentation für das Flussdiagramm.
Grundsätzliches
Bei der Konfiguration des 9107 werden Sie durch alle Parameter geleitet und Sie können die Einstellungen wählen, welche zur
Applikation passt. Für jedes Menü existiert ein scrollender Hilfetext welcher automatisch in der 3. Zeile im Display gezeigt
wird.
Die Konfiguration wird mittels der 3 Funktionstasten durchgeführt:
erhöht den numerischen Wert oder wählt nächsten Parameter
1
setzt den numerischen Wert herab oder wählt nächsten Parameter
2
übernimmt den gewählten Wert und beendet das Menü
3
Wenn eine Konfiguration eingegeben worden ist, kehrt das Display auf den Menüpunkt 1.0 zurück.
Bei drücken und halten von 3 springt man zurück zum vorherigen Menü oder in den Normal-Zustand (1.0) ohne die geänderten
Werte oder Parameter zu speichern.
Wenn für 1 Minute keine Taste betätigt wird, geht das Display in den Normal-Zustand zurück, ohne die geänderten Werte oder
Parameter zu speichern.
16
Liste der LED und Fehlersignalanzeigen
Grüne
Kanal 1:
LED
Rot
Blinkt
AUS
OFF
AUS
Blinkt
EIN
Blinkt
EIN
Blinkt
AUS
Blinkt
AUS
Blinkt
Blinkt
Blinkt
Blinkt
schnell
Blinkt
AUS
Blinkt
AUS
Blinkt
AUS
9107 - Produktversion 9107-002
Kanal 2:
Statusrelais,
Rot
N.C.
AUS
Angesteuert
AUS
Abgefallen
EIN
Abgefallen
EIN
Abgefallen
EIN
Abgefallen
AUS
Angesteuert
AUS
Abgefallen
AUS
Abgefallen
AUS
Angesteuert
Blinkt
Abgefallen
Blinkt
Abgefallen
schnell
Power Rail
Signalstatus
AUS
EIN
EIN
EIN
EIN
AUS
EIN
(wenn aktiviert)
EIN
(wenn aktiviert)
AUS
EIN
(wenn aktiviert)
EIN
(wenn aktiviert)
