LAUNCH X-431 ADAS PRO+ V2 Bedienungsanleitung Seite 40

DE
X-431 ADAS PRO+ V2

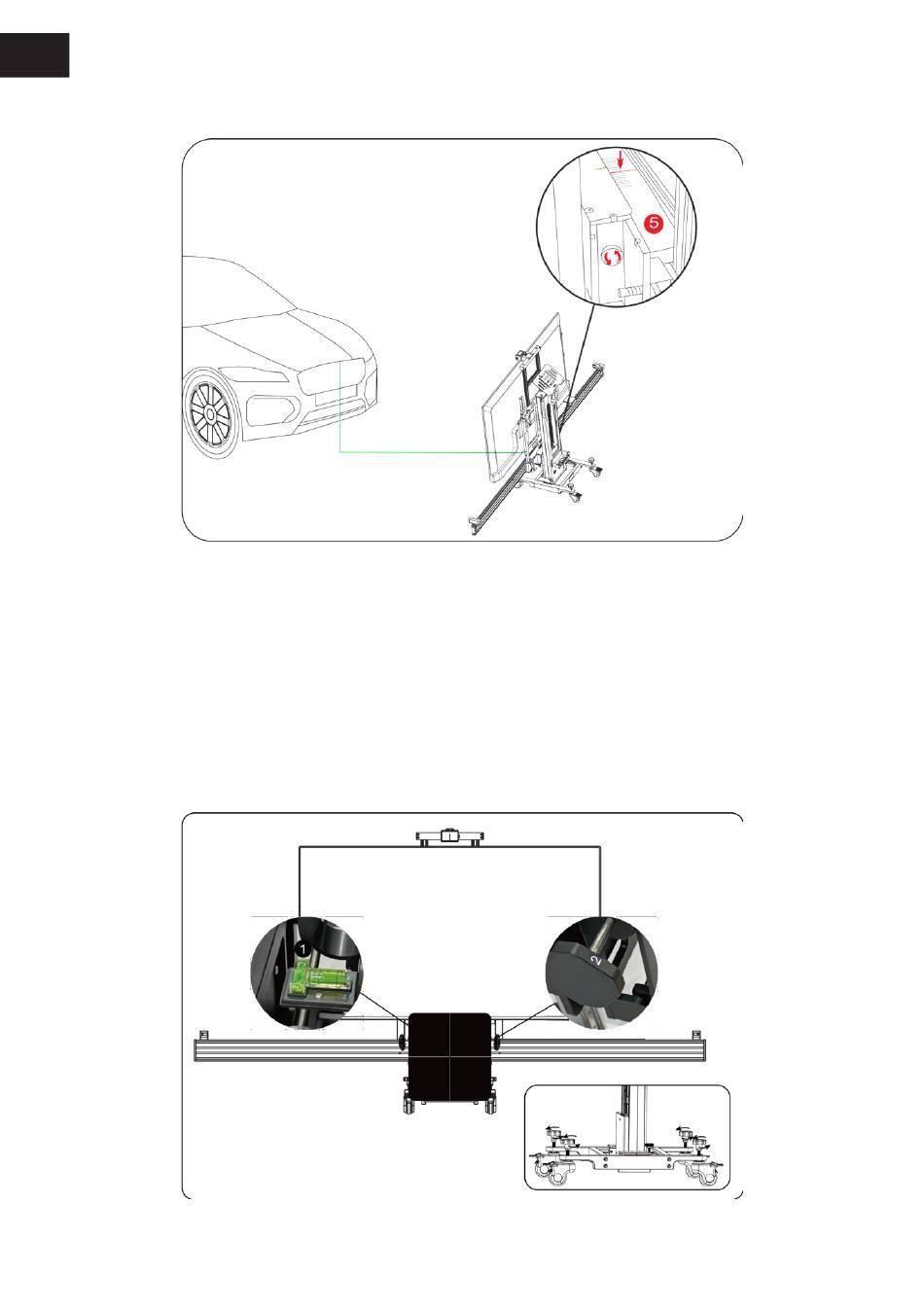

[Schritt 5] Installieren Sie die ACC-Reflektorplatte LAM05-02 (optional) und
stellen Sie die horizontale Position ein.
1. Entfernen Sie den mittig montierten Laser LAC09-02 und installieren Sie die ACC-
Reflektorplatte LAM05-02 (optional).
2. Stellen Sie das ACC-Reflektorpaneel LAM05-02 (optional) auf Position 2.
3. Beobachten Sie die Wasserwaage 1 auf der ACC-Reflektorplatte LAM05-02
(optional) und entriegeln Sie, falls eine Justierung erforderlich ist, die einzelnen
Räder auf der zu justierenden Seite und stellen Sie die Niveauposition ein.
40
