X-431 ADAS PRO+ V2

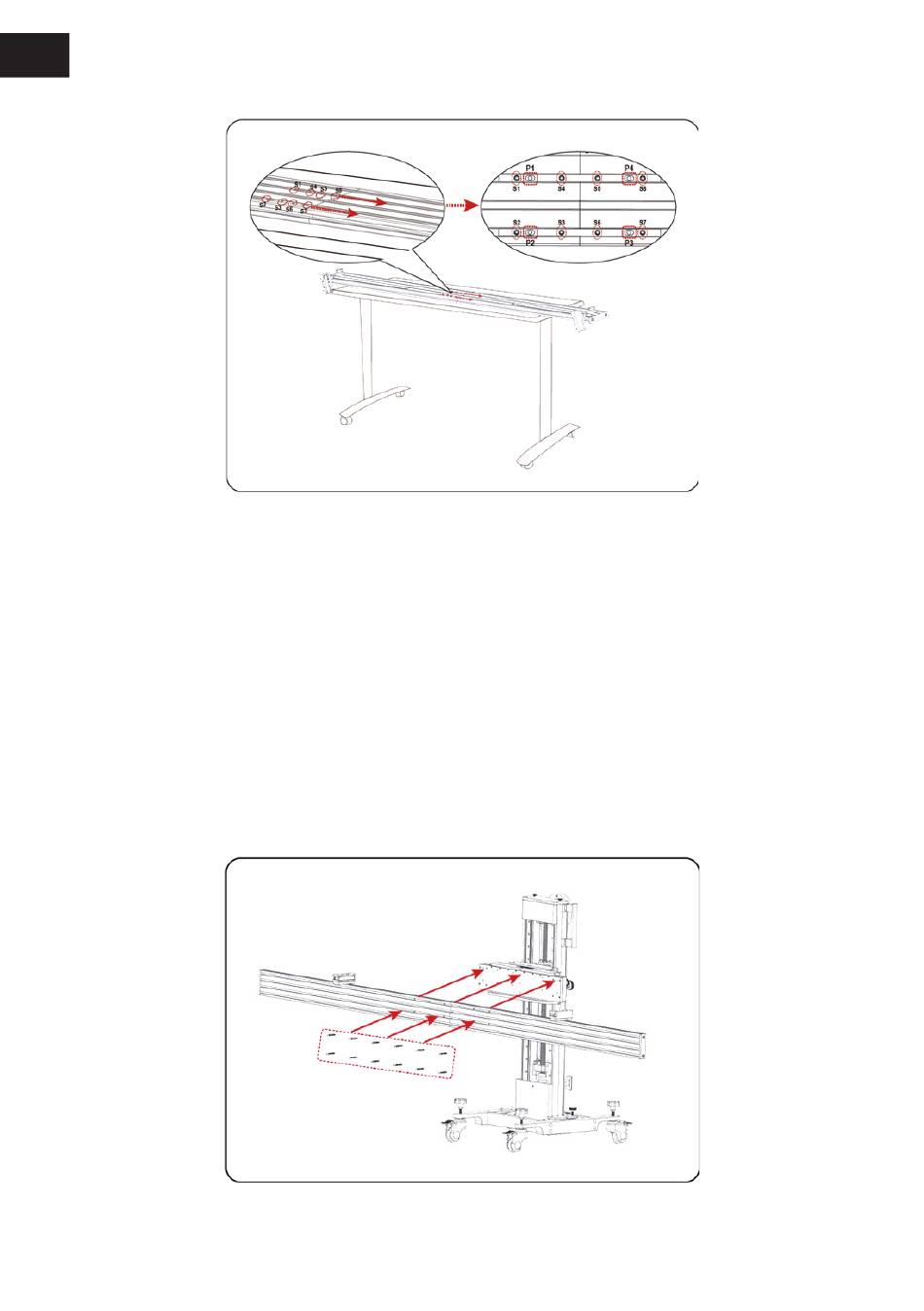

4. Setzen Sie den angeschlossenen Querträger auf die Querträgerbefestigungsplatte,
richten Sie die Befestigungslöcher sowohl am Querträger als auch an der
Befestigungsplatte aus und ziehen Sie dann die zwölf Befestigungsschrauben an,
um den Querträger sicher zu befestigen.
Anmerkungen:
a. Die Skala an der Seite der Traverse sollte zur Rückseite des
Kalibrierungswerkzeugs zeigen und die Vorderseite des Laserdistanzmessers
sollte in die entgegengesetzte Richtung der Skala zeigen.
b. Aufgrund des hohen Gewichts der Traverse wird empfohlen, dass zwei Personen
bei der Montage zusammenarbeiten, um Verletzungen zu vermeiden, die durch
Herunterfallen während der Montage verursacht werden können.
