X-431 ADAS PRO+ V2
4.1.1. Abmessungen der Arbeitsfläche
4.1.1.1. Frontkamera

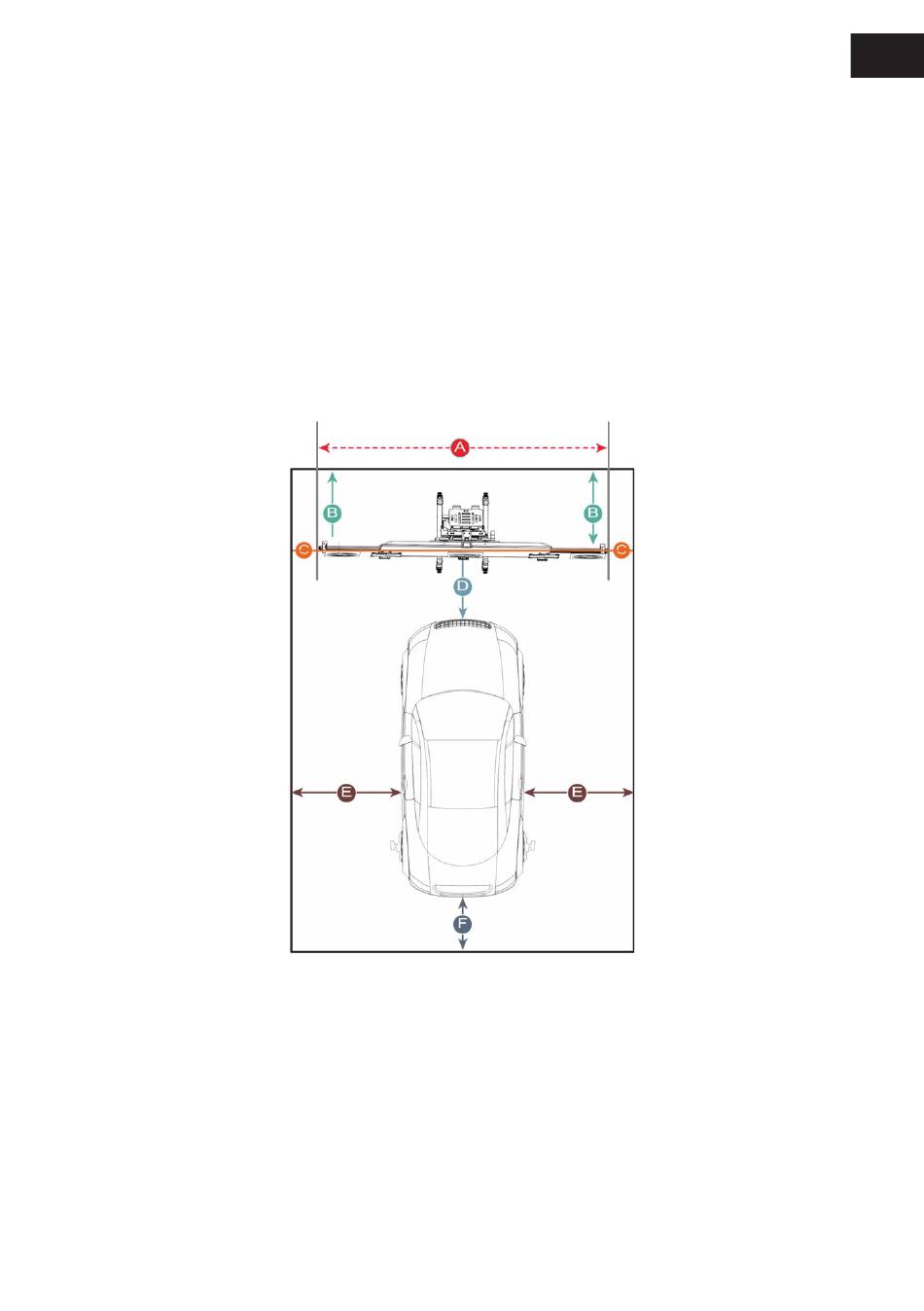

Die Standortanforderungen für die Kalibrierung der Frontkamera sind wie folgt: Abstand
A = ca. 2,8 Meter (Traversenbreite)
Abstand B = ca. 1 Meter (von der Traverse zur Wand oder zu einem festen
Gegenstand) Abstand C= mindestens 0,5 Meter (von der Kante der Traverse zu
anderen Hindernissen)
Der Abstand D= variiert von Fahrzeug zu Fahrzeug, empfohlen werden ca. 1,5 Meter
(vom großen Bildschirm zum Fahrzeug)
Abstand E= Reserve ca. 1 Meter (vom Fahrzeug zu anderen Hindernissen)
Abstand F = mindestens 0,5 Meter (Gehweg für Personal)
4.1.1.2. Rück- und Rundumsichtkameras (optional)
Die Standortanforderungen für die Kalibrierung hängt von der Größe des Fahrzeugs
und der Größe des Kalibrierungsziels ab. Nachfolgend finden Sie eine ausführliche
Erläuterung der Anforderungen an die Abmessungen, wobei das größte Fahrzeug und
das größte Kalibrierungsziel in verschiedenen Regionen als Beispiel für den
Benutzer dient.
29
