X-431 ADAS PRO+ V2

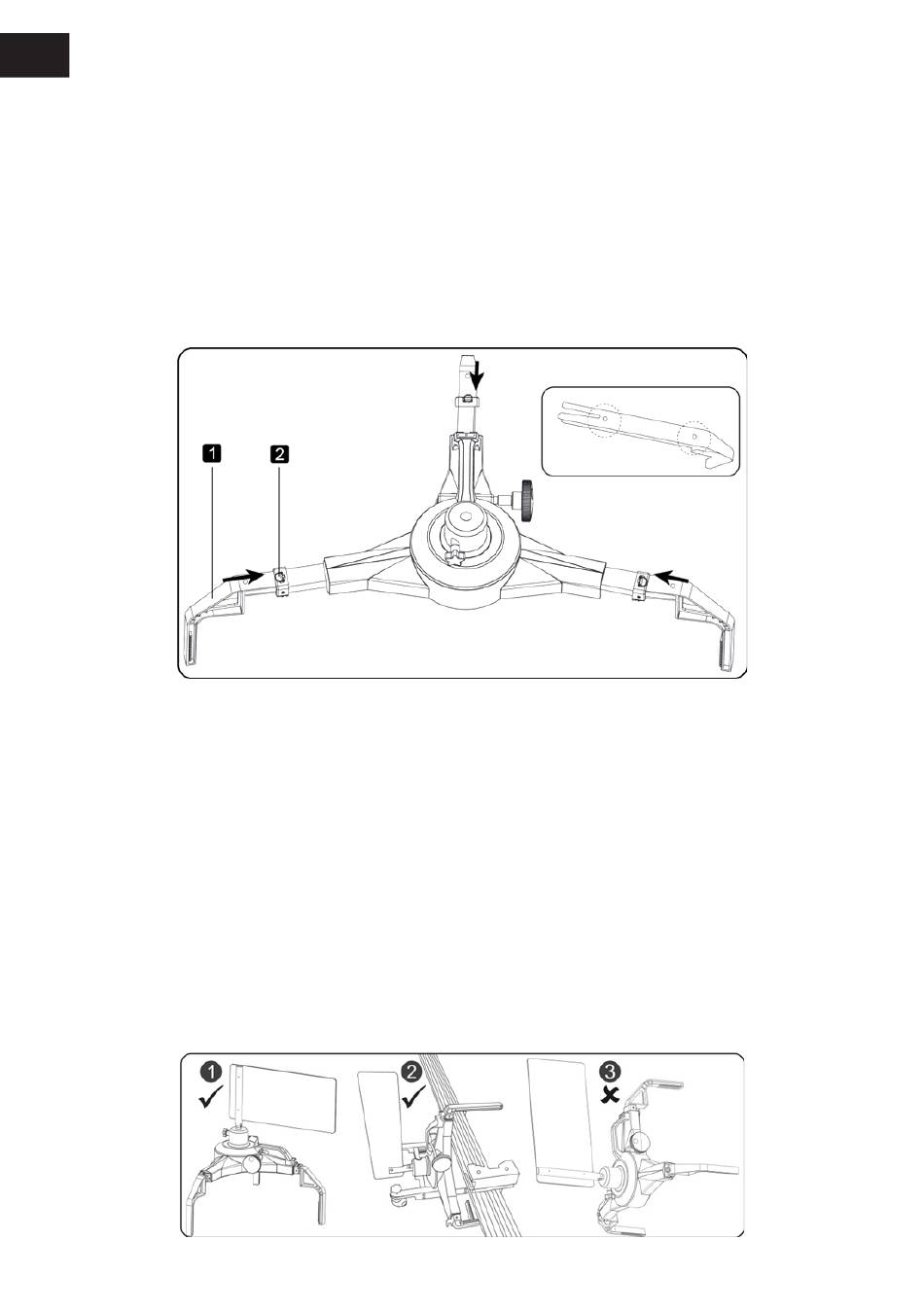

2.4.1. Montage der Aufhängevorrichtung
1.
Ziehen Sie den Zugschalter (2) hoch und setzen Sie die 3 Aufhängungen (1) in die
Radklammern ein, wobei Sie darauf achten müssen, dass jede Aufhängung gleich
tief eingebaut wird.
2.
Die beiden Löcher in den Aufhängungshalterungen dienen zur Verriegelung der
Aufhängungshalterungen in jeweiligen maximalen und minimalen Abstand. Nach
der Verriegelung der Aufhängungshalterung muss der Zugschalter aktiviert werden,
um die Aufhängungshalterung wieder herauszuziehen/einzusetzen.
2.4.2. Einbau der Radklammerplatte
Die Montage der Radklammerplatte erfolgt in folgenden Schritten (zur Einführung in die
Montage siehe die Diagramme in Abschnitt 2.5 zur Montage der Radklammer).
1.
Lösen Sie den Befestigungsknopf (6).
2.
Setzen Sie die Radklemmplatte in das Befestigungsloch (3) ein, achten Sie darauf,
dass die Wasserwaage (7) der Radklemmplatte nach oben zeigt, und ziehen Sie
den Befestigungsknopf (6) fest.
3.
Halten Sie nach der Installation den Griff (4) fest und legen Sie die Radklammer
flach auf den Boden, wie in der nachstehenden Abbildung 3 dargestellt.
Bei Verwendung der kurzen kann die Radklammer an der Traverse der
Kalibrierungsausrüstung aufgehängt werden, wie in der folgenden Abbildung (2)
dargestellt. Bitte positionieren Sie die Radklemme nicht wie in der Abbildung (3)
unten dargestellt, um eine Beschädigung der Komponenten zu vermeiden.
16
