X-431 ADAS PRO+ V2

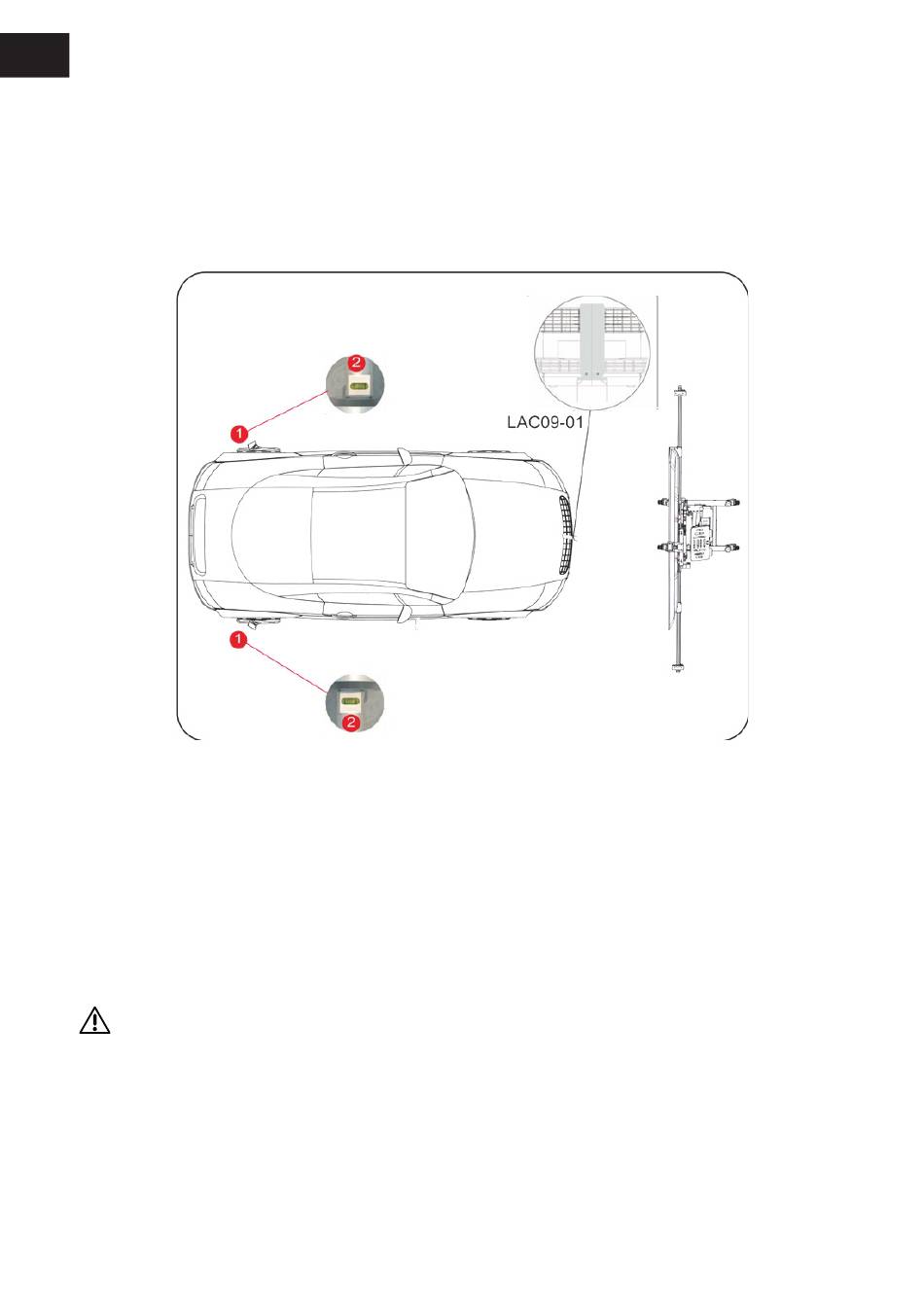

[Schritt 2] Montieren Sie die Radklammern und die Distanzmessplatte.
1.
Bringen Sie die Radklammern 1 am linken und rechten Hinterrad des Fahrzeugs
an und stellen Sie sicher, dass die Wasserwage 2 zentriert ist
2.
Platzieren Sie die Abstandsmessplatte LAC09-01 vor dem Fahrzeug und stellen
Sie sicher, dass sie sich in der Nähe des Stoßfängers und parallel zum Fahrzeug
befindet.
[Schritt 3] Bestimmen Sie den Aufstellungsabstand des Geräts
1.
Setzen Sie die Montageplatte LAC09-03 so auf den Querträger, dass ihre
Zentriermarkierung mit der Mitte des Querträgers ausgerichtet ist.
2.
Befestigen Sie den mittig montierten Laser LAC09-02 an der Montageplatte
LAC09-03, schalten Sie den Laser ein und positionieren Sie das Gerät so vor dem
Fahrzeug, dass die Laserlinie in der Mitte des Fahrzeugs leuchtet.
3.
Installieren Sie den Entfernungsmesser 1 im mittleren Bereich des Querträgers, so
dass der Laserpunkt auf der Entfernungsmessplatte LAC09-01 leuchtet.
Bewegen Sie das Gerät so hin und her, dass der Wert des Entfernungsmessers ①
4.
L beträgt (L = von der Software vorgegebene Entfernung).
Hinweis: Wenn der Laserpunkt das Entfernungsmessfeld nicht erreicht, stellen
Sie die Höhe des Geräts ein.
