Kabel-/Leitungsverlegung – Di2 (11-fach): Anleitung

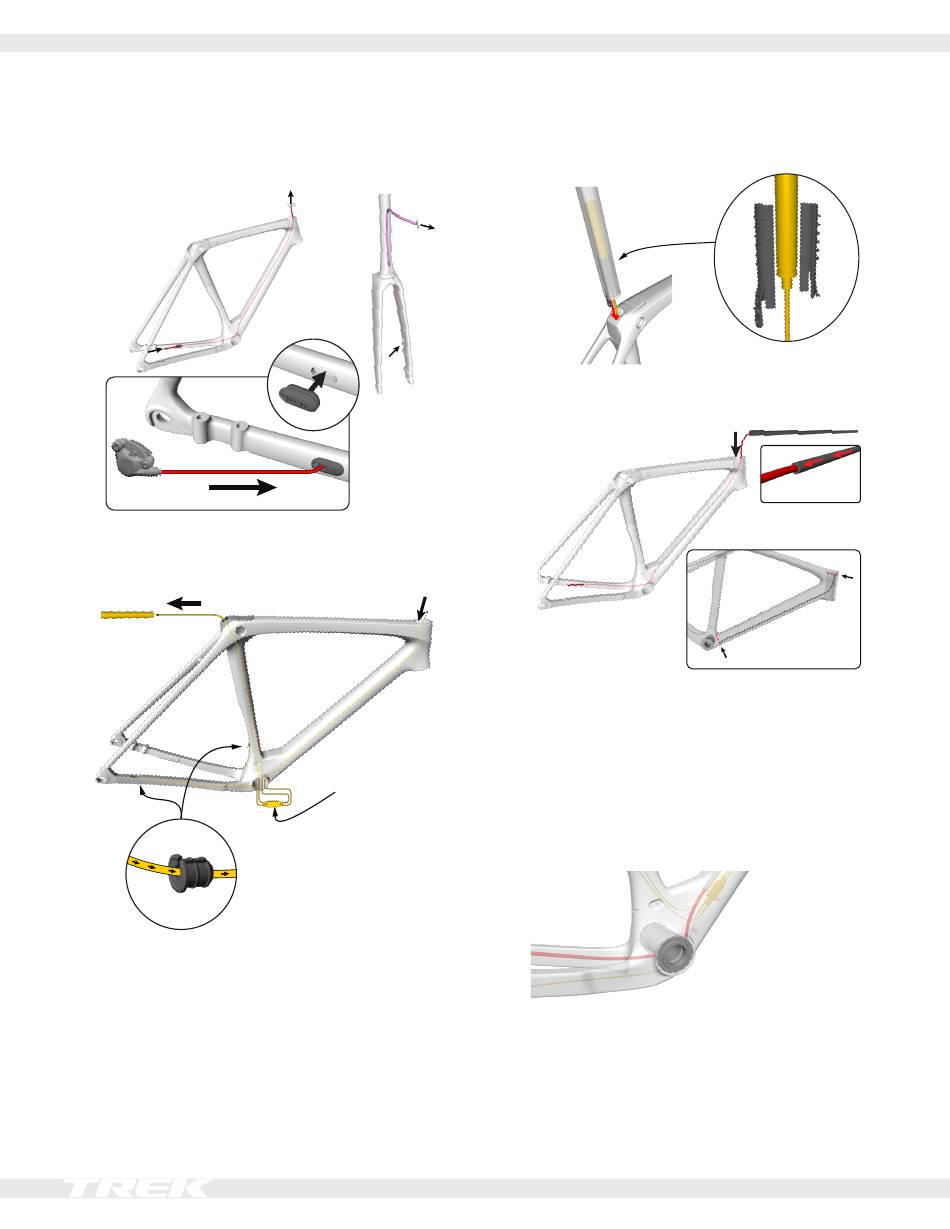

1.
Die Leitung der Hinterradbremse durch den Rahmen
führen. Die Leitung der Vorderradbremse durch die
Gabel führen.
2.
Vier Di2-Kabel wie unten abgebildet durch den
Rahmen führen. Anschließend die Kabel an den Akku
und die Verteilerbox B anschließen.
3.
4.
5.
Verteilerbox B
6.
Den Akku in die Akkuhalterung einsetzen und die
Halterung samt Akku in die Sattelstütze einführen.
Die Hüllenmanschette über die Hülle der
Hinterradbremsleitung ziehen, bis sie komplett im
Steuerrohr sitzt.
Die Verteilerbox B in den Rahmen einsetzen und das
Innenlager oberhalb der HR-Bremsleitung und des
Di2-Kabels montieren.
HINWEIS: Dieser Rahmen ist so konstruiert, dass die
Hüllen von Schaltwerkzug und HR-Bremsleitung un-
terhalb des Innenlagers verlegt werden. Bei Wartung-
sarbeiten kann das Innenlager herausgenommen
und die Hülle über das Innenlager geführt werden,
damit die Leitung am Lenker mehr Spiel hat.
Den Steuersatz und den Vorbau nach einer der
folgenden Vorgehensweisen montieren (je nach vor-
handenem Vorbausystem):
•
RCS Race – Steuersatz
•
RCS Pro – Steuersatz
•
RCS Universal – Steuersatz
2025 Checkmate
6
