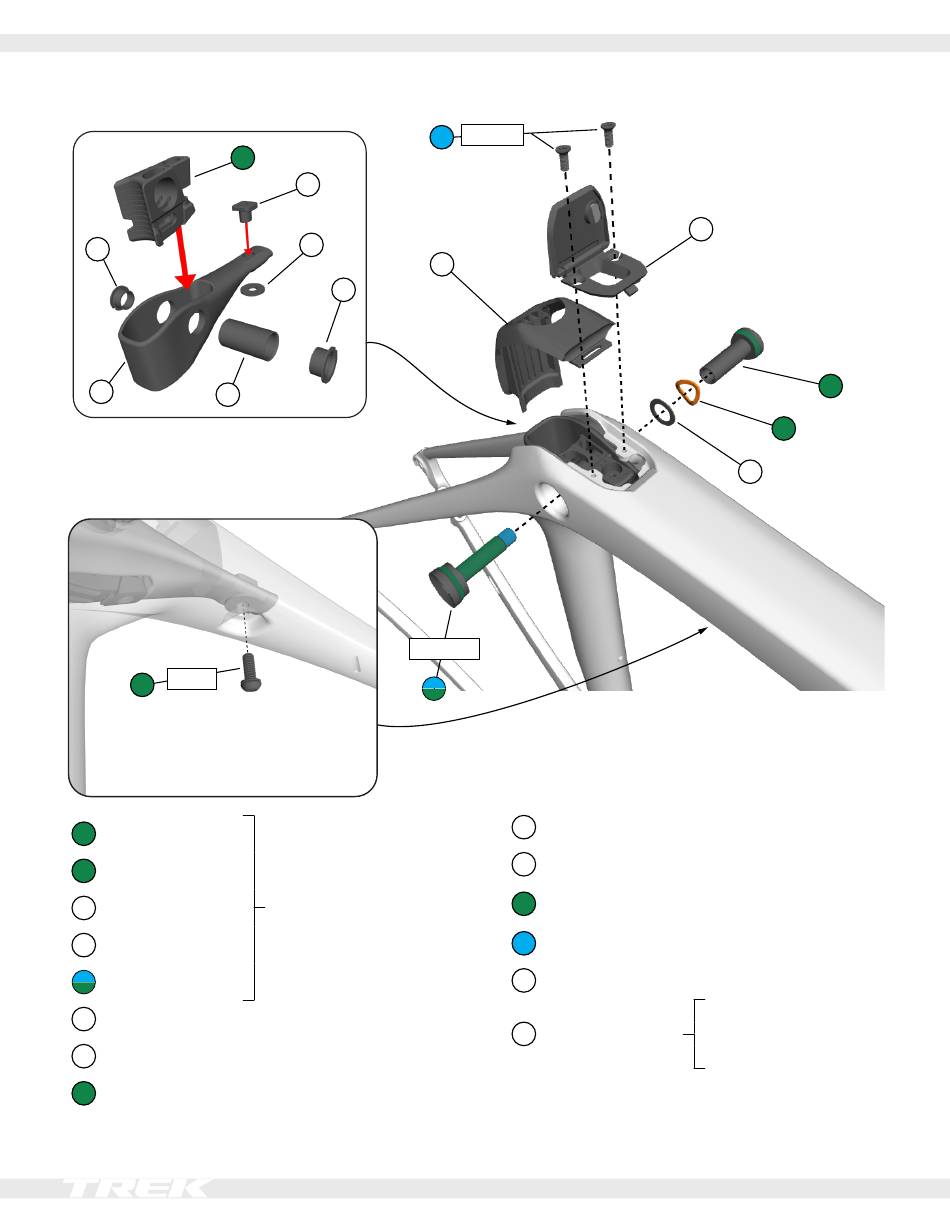

Trek 2025 CHECKMATE Wartungshandbuch Seite 25

IsoSpeed
8
6
14
4
7 Nm
11
WICHTIG: Diese Schraube nur dann
entfernen, wenn das IsoSpeed gewartet
oder Teile ausgetauscht werden (sie
sichert die Zunge).
1 Drehgelenkachse
2 Federring
3 Unterlegscheibe
4 Zylinderbuchse
5 Drehgelenkbolzen
6 Bundbuchsen – W561683
7 Abdeckung – W5316526
8 Keil – W5275256
12
9
10
7
6
10.5 Nm
5
5328243
0,5 Nm
9 T-Mutter – W5260276
10
Unterlegscheibe (M6) – W5314459
Schraube, T25, manipulationsgesichert
11
(M6 x 16 mm) – W5280089
12
Schrauben (M3 x 8 mm) – W5269016
13 Deckel – W5316527
14
Zunge
2025 Checkmate
13
1
2
3
XS – W5318644
S – W5318643
M/M-L/L/XL – W5317439
