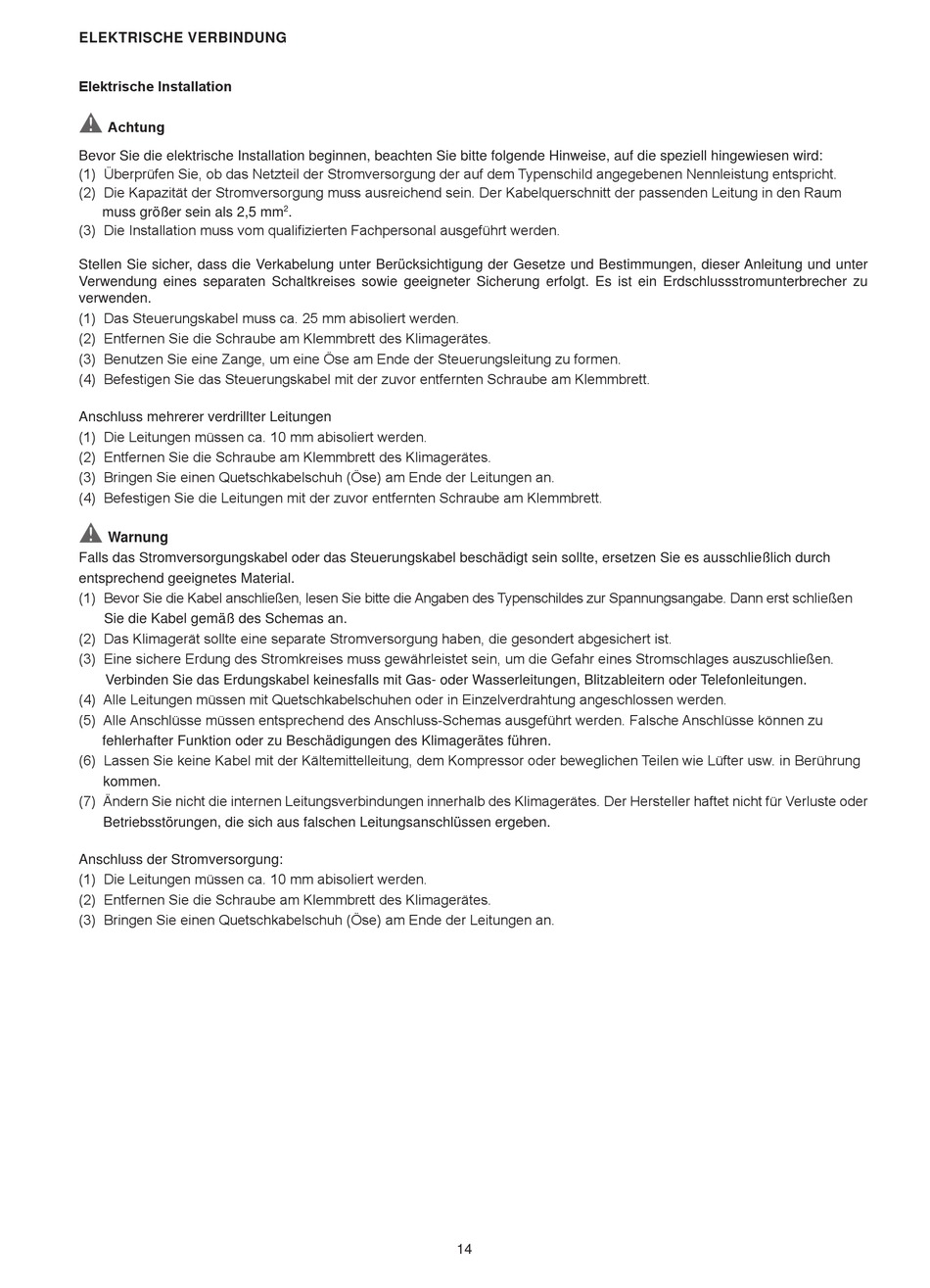

ELEKTRISCHE VERBINDUNG
Elektrische Installation
a
Achtung
Bevor Sie die elektrische Installation beginnen, beachten Sie bitte folgende Hinweise, auf die speziell hingewiesen wird:
(1) Überprüfen Sie, ob das Netzteil der Stromversorgung der auf dem Typenschild angegebenen Nennleistung entspricht.
(2) Die Kapazität der Stromversorgung muss ausreichend sein. Der Kabelquerschnitt der passenden Leitung in den Raum
muss größer sein als 2,5 mm
(3) Die Installation muss vom qualifizierten Fachpersonal ausgeführt werden.
Stellen Sie sicher, dass die Verkabelung unter Berücksichtigung der Gesetze und Bestimmungen, dieser Anleitung und unter
Verwendung eines separaten Schaltkreises sowie geeigneter Sicherung erfolgt. Es ist ein Erdschlussstromunterbrecher zu
verwenden.
(1) Das Steuerungskabel muss ca. 25 mm abisoliert werden.
(2) Entfernen Sie die Schraube am Klemmbrett des Klimagerätes.
(3) Benutzen Sie eine Zange, um eine Öse am Ende der Steuerungsleitung zu formen.
(4) Befestigen Sie das Steuerungskabel mit der zuvor entfernten Schraube am Klemmbrett.
Anschluss mehrerer verdrillter Leitungen
(1) Die Leitungen müssen ca. 10 mm abisoliert werden.
(2) Entfernen Sie die Schraube am Klemmbrett des Klimagerätes.
(3) Bringen Sie einen Quetschkabelschuh (Öse) am Ende der Leitungen an.
(4) Befestigen Sie die Leitungen mit der zuvor entfernten Schraube am Klemmbrett.
a
Warnung
Falls das Stromversorgungskabel oder das Steuerungskabel beschädigt sein sollte, ersetzen Sie es ausschließlich durch
entsprechend geeignetes Material.
(1) Bevor Sie die Kabel anschließen, lesen Sie bitte die Angaben des Typenschildes zur Spannungsangabe. Dann erst schließen
Sie die Kabel gemäß des Schemas an.
(2) Das Klimagerät sollte eine separate Stromversorgung haben, die gesondert abgesichert ist.
(3) Eine sichere Erdung des Stromkreises muss gewährleistet sein, um die Gefahr eines Stromschlages auszuschließen.
Verbinden Sie das Erdungskabel keinesfalls mit Gas- oder Wasserleitungen, Blitzableitern oder Telefonleitungen.
(4) Alle Leitungen müssen mit Quetschkabelschuhen oder in Einzelverdrahtung angeschlossen werden.
(5) Alle Anschlüsse müssen entsprechend des Anschluss-Schemas ausgeführt werden. Falsche Anschlüsse können zu
fehlerhafter Funktion oder zu Beschädigungen des Klimagerätes führen.
(6) Lassen Sie keine Kabel mit der Kältemittelleitung, dem Kompressor oder beweglichen Teilen wie Lüfter usw. in Berührung
kommen.
(7) Ändern Sie nicht die internen Leitungsverbindungen innerhalb des Klimagerätes. Der Hersteller haftet nicht für Verluste oder
Betriebsstörungen, die sich aus falschen Leitungsanschlüssen ergeben.
Anschluss der Stromversorgung:
(1) Die Leitungen müssen ca. 10 mm abisoliert werden.
(2) Entfernen Sie die Schraube am Klemmbrett des Klimagerätes.
(3) Bringen Sie einen Quetschkabelschuh (Öse) am Ende der Leitungen an.
2
.
14
