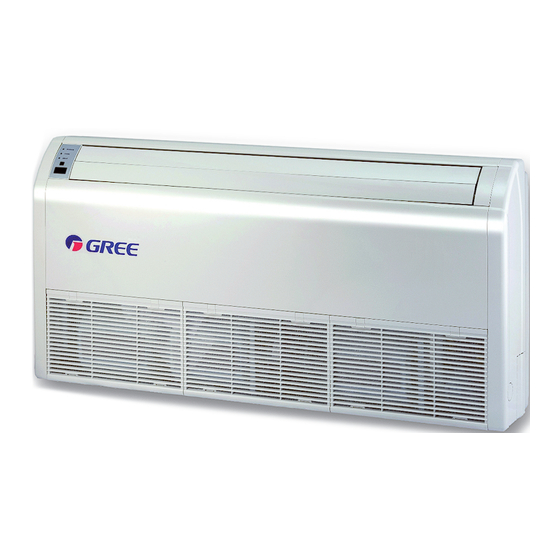

Gree U-Match GTH-12-K3-4 Installations- Und Bedienungsanleitung
Inhaltsverzeichnis
Installations- und Bedienungsanleitung
U-Match Inverter Universaltruhe
Innengeräte
GTH-12-K3-4
GTH-18-K3-4
GTH-24-K3-4
GTH-36-K3-4
GTH-42-K3-4
GTH-48-K3-4
GTH-60-K3-4
Bitte lesen Sie diese Anleitung vor Anschluss und Inbetriebnahme des Gerätes gründlich durch.
P a r t n e r i n S a c h e n K l i m a
Außengeräte
GUHD-12-NK-4
GUHD-18-NK-4
GUHD-24-NK-4
GUHD-36-NM-4
GUHD-42-NM-4
GUHD-48-NM-4
GUHD-60-NM-4
Inhaltsverzeichnis
Verwandte Anleitungen für Gree U-Match GTH-12-K3-4
Inhaltszusammenfassung für Gree U-Match GTH-12-K3-4

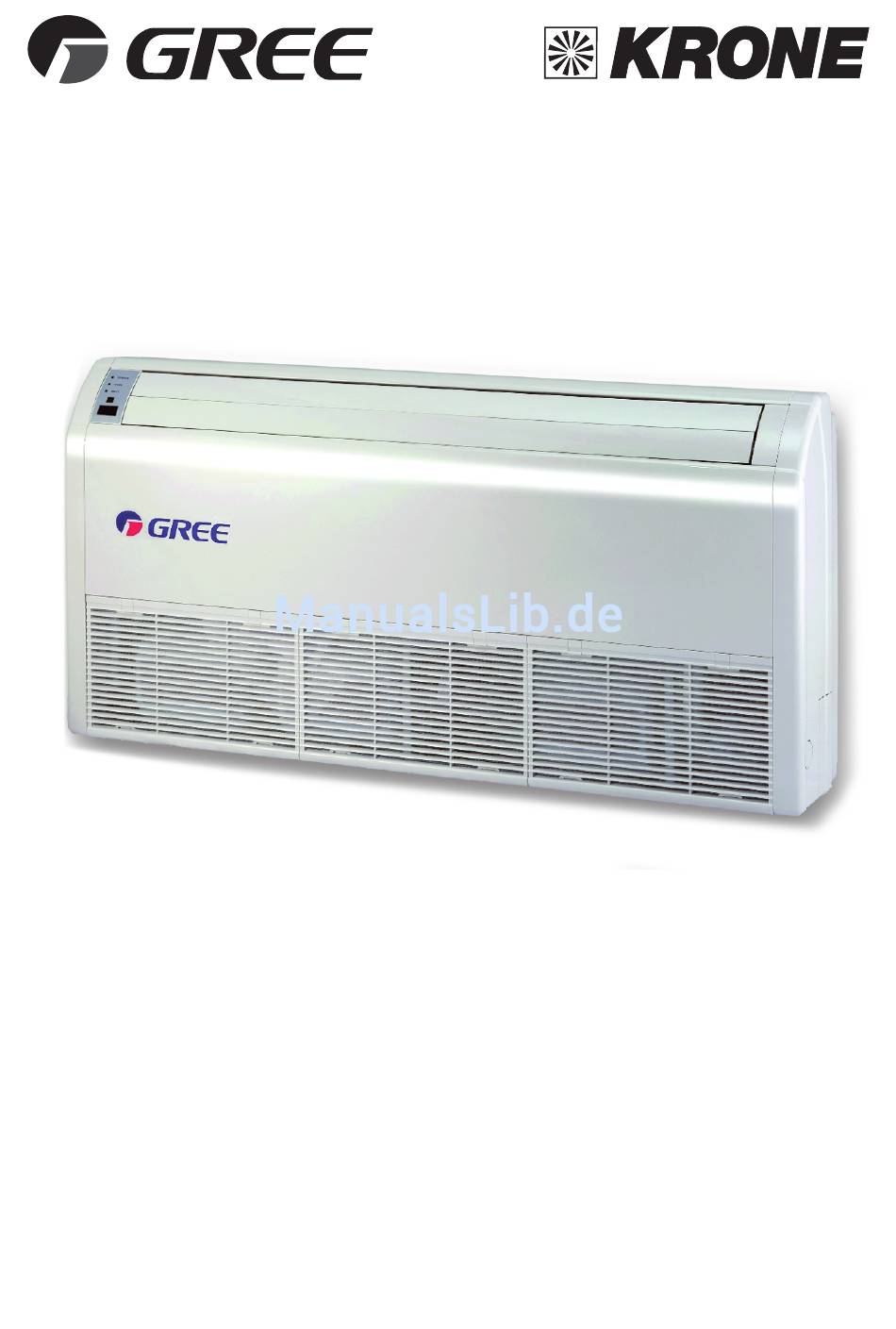

- Seite 1 P a r t n e r i n S a c h e n K l i m a Installations- und Bedienungsanleitung U-Match Inverter Universaltruhe Innengeräte Außengeräte GTH-12-K3-4 GUHD-12-NK-4 GTH-18-K3-4 GUHD-18-NK-4 GTH-24-K3-4 GUHD-24-NK-4 GTH-36-K3-4 GUHD-36-NM-4 GTH-42-K3-4 GUHD-42-NM-4 GTH-48-K3-4 GUHD-48-NM-4 GTH-60-K3-4 GUHD-60-NM-4 Bitte lesen Sie diese Anleitung vor Anschluss und Inbetriebnahme des Gerätes gründlich durch.
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheitshinweise Modelle und Spezifikationen Bezeichnungen und Funktionen Wichtige Hinweise vor der Installation Vorbeitung des Innengerätes Abmessungen der Innengerätes Aufstellungsort des Außenteils Abmessungen der Außengeräte Ölrückführungsmaßnahmen Innenaufstellung Wanddurchbrüche Installation des Innengerätes Kältemittelleitungen Elektrische Installation Kondensatleitung Inbetriebnahme / Funktionskontrolle / Testlauf Infrarot-Fernbedienung Einstellen Kühlen, Heizen, Trocknen Ventilatorbetrieb, Batteriewechsel... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise 1. Bitte lesen Sie die Anleitung vor Inbetriebnahme gewissenhaft durch und befolgen Sie die Hinweise. 2. Achten Sie bitte besonders auf die beiden unten stehenden Symbole: WARNUNG!: Dieses Symbol warnt vor schweren Verletzungen bis hin zum Tod bei unsachgemäßer Handhabung. ACHTUNG!: Dieses Symbol warnt vor Verletzungen und Sachschaden, die Folge unsachgemäßer Handhabung sein können. -
Seite 4: Modelle Und Spezifikationen
Modelle und Spezifikationen 1) Die angegebenen Nennleistungen basieren auf den Bedingungen von Eurovent. Kühlen: Innentemperatur 27° C Trocken-, 19° C Feuchtkugeltemperatur und Außentemperatur 35° C Trocken-, 24° C Feuchtkugeltemperatur. Heizen: Innentemperatur 20° C Trockenkugeltemperatur und Außentemperatur 7° C Trocken-, 6° C Feuchtkugeltemperatur. 2) Schalldruckpegel bei 1 m Abstand zum Außengerät und 1,5 m Abstand zum Innengerät. -
Seite 5: Bezeichnungen Und Funktionen
Bezeichnungen und Funktionen Aufbau des Klimasystems Innengerät LED Anzeigen POWER LED AN = System ist in Betrieb BLINKT = Schutzmodus IR-Fernbedienung COOL LED Kälteleitungen Gerät ist im Kühlmodus. Tauwasserleitung Elektroleitung HEAT LED Gerät ist im Heizmodus Leitungen müssen getrennt isoliert sein. -
Seite 6: Wichtige Hinweise Vor Der Installation
Die Stromversorgung wird nur am Innengerät angeschlossen. Die gerätespezifischen Verbindungs– und Sensorleitungen zum Außenteil sollten zusammen mit den Kältemittelleitungen verlegt werden. Das Innengerät und das Außenteil der Raumklimageräte von GREE sind technisch aufeinander abgestimmt. Bei Verwendung fremder Komponenten erlischt der Anspruch auf Gewährleistung. -
Seite 7: Geräteinstallation
Geräteinstallation Vorbereitung des Innengerätes Beachten Sie vor der Montage des Innengerätes unbedingt die folgenden Hinweise: Montieren Sie das Innengerät so, dass die erforderlichen Mindestabstände eingehalten werden. Montieren Sie das Innengerät so, dass ein ungehinderte Kondensatwasserabfluss und ein freier Luftansaug und Luftausblas ständig gewährleistet ist. Das Innengerät wird mittels einer Wandhalterung montiert. - Seite 8 Geräteabmessungen Für die Installation können Sie die mitgelieferte Papier-Schablone benutzen. Bei einer Deckenmontage muss das Gerät so geneigt werden, dass die Kondensatleitung hinten 10 mm niedriger liegt als vorne, um den Ablauf zu gewährleisten. Modell GTH-12-K3-4 1220 1158 GTH-18-K3-4 1220 1158 GTH-24-K3-4 1220...
-
Seite 9: Aufstellungsort Des Außenteils
Installation Aufstellungsorte des Außenteiles Der Aufstellungsort des Gerätes muss waagerecht, eben und fest sein. Zusätzlich ist das Gerät gegen Umstürzen zu sichern. Das Außenteil kann sowohl außerhalb als auch innerhalb eines Gebäudes aufgestellt werden. Bei der Außenmontage beachten Sie bitte die folgenden Hinweise zum Schutz des Gerätes vor Witterungseinflüssen. Regen: Das Gerät ist bei Boden- oder Dachaufstellung mit mind. -
Seite 10: Abmessungen Der Außengeräte
Geräteinstallation Abmessungen der Außengeräte Modell GUHD-12-NK-4 GUHD-18-NK-4 GUHD-24-NK-4 GUHD-36-NM-4 1110 1100 GUHD-42-NM-4 1350 GUHD-48-NM-4 1085 1365 GUHD-60-NM-4 1085 1365 ›2,0 m ›0,5 m ›0,5 m ›0,5 m Anweisungen für den Geräteeinbau - Vorsichtsmaßnahmen für den Einbau des Außengerätes Um eine einwandfreie Funktion des Gerätes zu gewährleisten, muss die Auswahl des Ortes der Installation nach folgenden Richtlinien erfolgen: (1) Das Außengerät ist so zu installieren, dass die vom Außengerät abgeleitete Luft nicht zurück strömt und dass um das Gerät herum genügend Platz für Reparaturarbeiten zur Verfügung steht. -
Seite 11: Ölrückführungsmaßnahmen
Installation Aufstellung im Gebäudeinneren Beachten Sie die folgenden Informationen, wenn das Außenteil innerhalb eines Gebäudes aufgestellt werden soll. Gewährleisten Sie eine ungehinderte Luftzufuhr von außen, möglichst durch gegenüberliegende, ausreichend große Luftöffnungen. Verhindern Sie Lärmbelästigungen in Wohnräumen durch eine ausreichende Schalldämmung. Blockieren Sie die Ansauggitter auf keinen Fall und stellen Sie diese nicht zu. - Seite 12 Geräteinstallation Bringen Sie den Tragebolzen an. (Benutzen Sie W3/8 oder M10 Tragebolzen). Justieren Sie den Abstand zwischen Gerät und Decke vor. Befestigen Sie die Aufhängung am Tragebolzen. Stellen Sie sicher, dass der Bolzen in Position bleibt, justieren Sie die Aufhängung ggf. Der Bolzen muss unter der Verkleidung des Innengerätes sein.
- Seite 13 Geräteinstallation Manometer Manometer „HI“ Knopf „LO“ Knopf Flüssigkeitsventil Vakuumpumpe Verbindungsschlauch Gasventil Achtung: 1. Wenn Sie das Innengerät mit dem Rohrsystem verbinden, ziehen Sie nicht gewaltsam an den Verbindungen, so dass die Kapillare der Inneneinheit und andere Rohre nicht brechen und undicht werden können. 2.
- Seite 14 Kälteleitungen Wählen Sie die Kupferrohrdurchmesser für die Gas- und Flüssigkeitsleitungen aus folgenden Tabellen. Verschließen Sie die Rohrenden, um Verschmutzungen zu verhindern. Vermeiden Sie zu enge Rohrbiegungen. Der Radius der Rohrbögen muss mehr als 3-4 cm betragen. Vorgefüllte Ø Flüssigkeits- max. max.
- Seite 15 Installation Führen Sie die Installation folgendermaßen durch: 1. Entnehmen Sie die erforderlichen Rohrquerschnitte bitte der Tabelle „Technische Daten“. Verwenden Sie nur Kältemittelleitungen in Kühlschrankqualität. 2. Entscheiden Sie sich für eine Abgangsvariante des Innengerätes und schneiden Sie die Rohre der Kältemittel- verbindungsleitungen entsprechend ab.
- Seite 16 Installation Anschluss der Kältemittelleitung - Verwenden Sie einen Drehmomentschlüssel beim Anziehen der Überwurfmuttern, um Schäden zu vermeiden. Schraubenschlüssel Kältmittelöl auftragen Überwurfmutter Drehmomentschlüssel Verbindungsrohr Rohrleitung zum Innengerät - Richten Sie die Rohre mit den Überwurfmuttern mittig aus, drehen die ersten 3-4 Umdrehungen mit der Hand und ziehen Sie die Verbindung mit einem Drehmomentschlüssel fest.
- Seite 17 Installation Dichtigkeitskontrolle Sind die Verbindungsleitungen hergestellt, wird die Manometerstation wie folgt an den entsprechenden Schrader- ventilanschluss angeschlossen: blau = großes Ventil = Saugdruck, Nach erfolgtem Anschluss wird die Dichtigkeitsprüfung mit getrocknetem Stickstoff durchgeführt. Zur Dichtigkeitskontrolle werden die hergestellten Verbindungen mit Lecksuchspray besprüht. Sind Blasen sichtbar, ist die Verbindung nicht korrekt ausgeführt.
-
Seite 18: Elektrische Installation
Geräteinstallation Elektrische Installation Achtung Bevor Sie die elektrische Installation beginnen, beachten Sie bitte folgende Hinweise, auf die speziell von unseren Konstrukteure hingewiesen wird: (1) Überprüfen Sie, ob das Netzteil der Stromversorgung der auf dem Typenschild angegebenen Nennleistung entspricht. (2) Die Kapazität der Stromversorgung muss ausreichend sein. Die Kabelquerschnitt der passenden Leitung in den Raum muss größer sein als 2,5 mm (3) Die Installation muss vom qualifizierten Fachpersonal ausgeführt werden. - Seite 19 Geräteinstallation Elektrische Installation Anschluss der Stromversorgung: Achtung: 1. Klimagerät mit einphasiger Stromversorgung Seien Sie besonders vorsichtig bei der Durchführung der Anschlussarbeiten, um (1) Entfernen Sie die Verkeidung der Frontseite des Klimagerätes. Fehlfunktionen des Klimagerätes sowie elek- (2) Führen Sie das Kabel durch den Gummiring hindurch. tromagnetische Störungen zu vermeiden.
- Seite 20 Geräteinstallation Kabelanschluss-Schema der Geräte Die Querschnittsfläche der Kabel darf nicht kleiner sein als die im Diagramm dargestellten Spezifikationen. Die Signalleitung zwischen Innen- und Außengerät sind in der abgeschirmten Buchse zu installieren. GUHD-12-NK-4 + GTH-12-K3-4 Außengerät Innengerät 1. Kabel 3 x 2,5 mm 2.
-
Seite 21: Kondensatleitung
Kondensatleitung Montage der Kondensatleitung Die Auslassrichtung des Ablaufrohrs kann entweder von rechts hinten oder rechts gewählt werden. Der Durchmesser des Ablaufrohrs muss gleich oder größer dem Durchmesser des Verbindungsrohrs sein. (Vinylrohr; Rohrgröße: 20 mm; Außendurchmesser: 26 mm) • Das Ablaufrohr ist kurz zu halten und schräg nach unten mit einem Gefälle von 1/100, um Lufteinschlüsse zu verhindern. - Seite 22 Installation Vorbereitung der Inbetriebnahme Nach erfolgreicher Druckprobe ist die Vakuumpumpe an den Ventilanschlüssen des Außenteiles mittels der Manometerstation anzuschließen und ein Vakuum zu erzeugen. Vor der ersten Inbetriebnahme des Gerätes und nach Eingriffen in den Kältekreislauf, müssen die folgenden Kontrollen durchgeführt werden: Prüfung der Kältemittelleitungen, des Außenteiles und des Innengerätes auf völlige Beseitigung der Rest- feuchtigkeit.
-
Seite 23: Infrarot-Fernbedienung
Infrarot-Fernbedienung YB1FA Tastatur ON/OFF Drücken Sie diese Taste, um das Gerät einzuschalten. Nochmaliges Drücken schaltet das Gerät ab. MODE Wählen Sie mit der Taste einen Betriebsmodus: AUTO, KÜHLEN, TROCKNEN, LÜFTEN oder HEIZEN. Drücken Sie diese Taste, um die Temperatur zu senken. Längeres Drücken der Taste beschleunigt die Temperatureinstellung. - Seite 24 Infrarot-Fernbedienung YB1FA Display-Anzeigen MODE Wählen Sie mit der Taste 5 einen Betriebsmodus. Im Display werden folgende Symbole angezeigt: AUTO, KÜHLEN, TROCKNEN, LÜFTEN oder HEIZEN. (HEIZEN nur bei Geräten mit Wärmepumpe) SLEEP Drücken Sie die Taste 16, um die Funktion zu starten. Angezeigt wird das Symbol .
- Seite 25 Infrarot-Fernbedienung YB1FA Funktionen ON/OFF Drücken Sie diese Taste, um das Gerät einzuschalten. Wiederholtes Drücken der Taste schaltet das Gerät ab. MODE Wählen Sie mit der Taste einen Betriebsmodus: AUTO, KÜHLEN, TROCKNEN, LÜFTEN oder HEIZEN*. AUTO KÜHLEN TROCKNEN LÜFTEN HEIZEN* *Nur bei Modellen mit Heizfunktion Nach Einschalten des Gerätes ist standardmäßig die AUTO-Einstellung vorgegeben.
- Seite 26 Infrarot-Fernbedienung YB1FA TIMER OFF Drücken Sie diese Taste, um in die Timer-Funktion zu gelangen. Um das Timer-Programm zu beenden, drücken Sie einfach erneut die Taste. TURBO Durch Drücken der Taste beschleunigen Sie die Funktionen KÜHLEN und HEIZEN, um schnellstmöglich die gewünschte Temperatur im Raum zu erreichen.
- Seite 27 Geräteinstallation Position und Installation der Kabel-Fernbedienung 1. Das Steuerungskabel der Fernbedienung ist verbunden mit der Hauptplatine des Innengerätes und der Kabelfern- bedienung (siehe Skizze). Die Länge beträgt 8 Meter. Installation und Inbetriebnahme sollte von qualifiziertem Fachpersonal vorgenommen werden. 2. Wählen Sie zunächst einen geeigneten Ort der Installation aus. Führen Sie die Steuerleitung durch eine Wandöffnung oder einen entsprechenden Kabelkanal zum Innengerät.
-
Seite 28: Hinweise Zur Nutzung Der Anlage
Bedienung, Pflege und Wartung Hinweise zur Nutzung der Anlage Wählen Sie keine niedrigere Temperatur als Sie brauchen, um den Energieverbrauch gering zu halten. Stellen Sie den Luftstrom korrekt ein, um die ausgeblasene Luft optimal zu verteilen. Lassen Sie den Luftfilter regelmäßig reinigen, um eine optimale Leistung zu gewährleisten. Halten Sie bei Betrieb des Gerätes Türen und Fenster geschlossen, um den Energieverbrauch zu reduzieren. -
Seite 29: Betriebsstörungen
Betriebsstörungen Achtung Bitte versuchen Sie nicht, das Gerät bei einer ungeklärten Störung zu reparieren. Es könnte zu einem Stromschlag oder zu Feuerausbruch führen. Lassen Sie das Gerät von Fachpersonal untersuchen oder reparieren. Zuvor klären Sie bitte folgende Punkte ab. Es könnte Zeit und Geld sparen. Phänomen Ursache Behandlung... -
Seite 30: Fehleranzeige Und Fehlercodes Bei Dc Inverter Außeneinheiten
Fehleranzeige und Fehlercodes bei DC Inverter Außeneinheiten V 1.6 Außen einheit Display der LED Anzeige Außeneinheit Innen Fehleranzeige Anzeige einheit LED 6 LED 5 LED 4 LED 3 LED 2 LED 1 7-Segment Display DC busbar overvoltage protection Blinkt Overheat protection of carbon fin Blinkt Blinkt Current sensor malfunction... -
Seite 31: Anhang
Anhang Beurteilung der Leistung Prüfen Sie die Spannung des elektrischen Hauptkabels. Verwenden Sie ein Thermometer, um die Kühlluft am Ein- und Auslass zu messen. Der Unterschied zwischen Luft-Einlass und Luft-Auslass-Temperatur muss mindestens 8° C betragen. Thermometer Das Gerät verfügt über eine Auto-Restart-Funktion, es kann sich die Betriebsart vor Stromausfall merken. Verwenden Sie bei der Installation ausschließlich das in der Liste aufgeführte Zubehör, um Leckagen, Stromschläge, Feuer usw. - Seite 32 Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Dieses Produkt muss an einer autorisierten Recycling-Stelle für elektrische und elektronische Geräte entsorgt werden.
