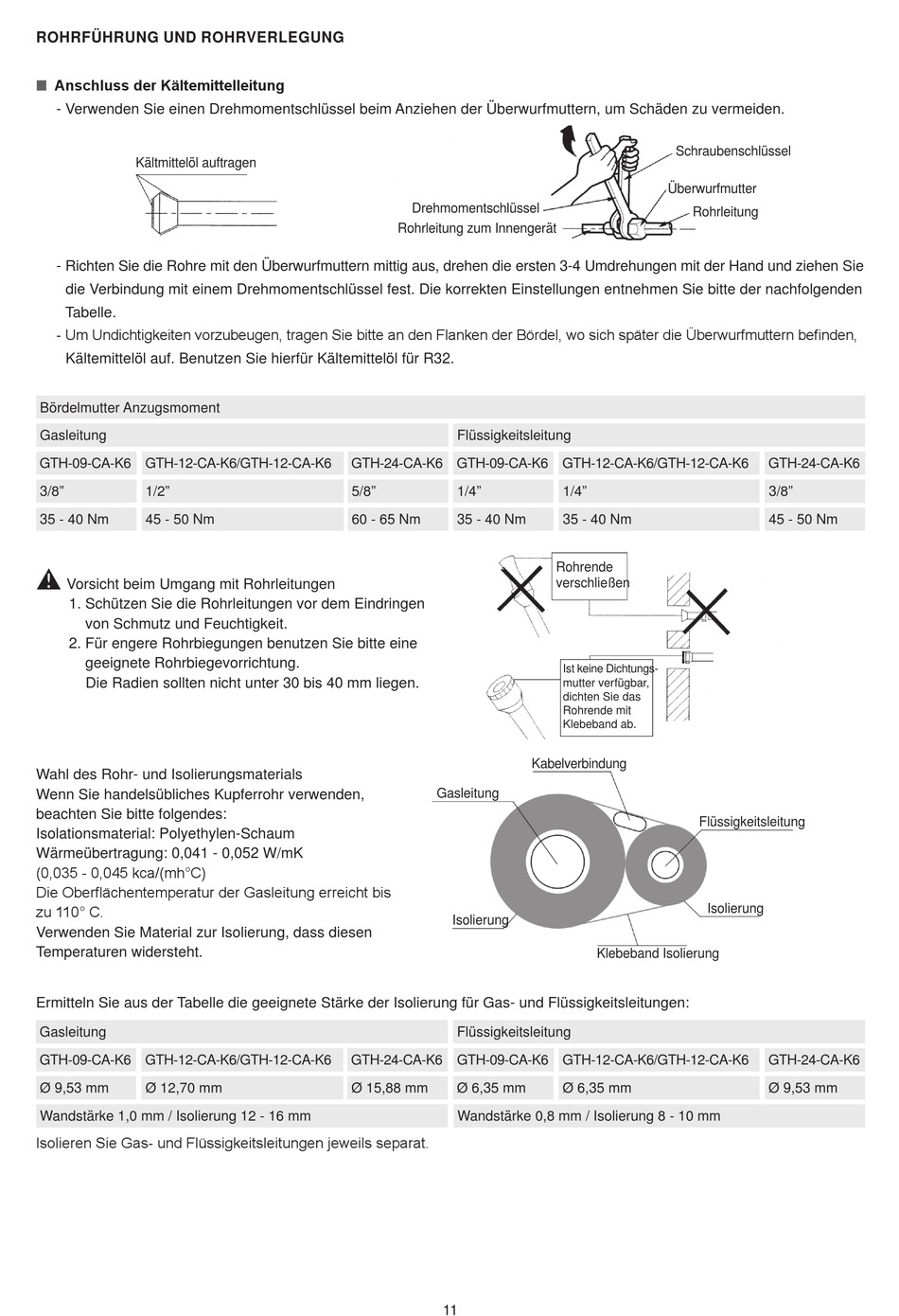

ROHRFÜHRUNG UND ROHRVERLEGUNG
Anschluss der Kältemittelleitung
n
- Verwenden Sie einen Drehmomentschlüssel beim Anziehen der Überwurfmuttern, um Schäden zu vermeiden.
Kältmittelöl auftragen
- Richten Sie die Rohre mit den Überwurfmuttern mittig aus, drehen die ersten 3-4 Umdrehungen mit der Hand und ziehen Sie
die Verbindung mit einem Drehmomentschlüssel fest. Die korrekten Einstellungen entnehmen Sie bitte der nachfolgenden
Tabelle.
- Um Undichtigkeiten vorzubeugen, tragen Sie bitte an den Flanken der Bördel, wo sich später die Überwurfmuttern befinden,
Kältemittelöl auf. Benutzen Sie hierfür Kältemittelöl für R32.
Bördelmutter Anzugsmoment
Gasleitung
GTH-09-CA-K6 GTH-12-CA-K6/GTH-12-CA-K6
3/8"
1/2"
35 - 40 Nm
45 - 50 Nm
a
Vorsicht beim Umgang mit Rohrleitungen
1. Schützen Sie die Rohrleitungen vor dem Eindringen
von Schmutz und Feuchtigkeit.
2. Für engere Rohrbiegungen benutzen Sie bitte eine
geeignete Rohrbiegevorrichtung.
Die Radien sollten nicht unter 30 bis 40 mm liegen.
Wahl des Rohr- und Isolierungsmaterials
Wenn Sie handelsübliches Kupferrohr verwenden,
beachten Sie bitte folgendes:
Isolationsmaterial: Polyethylen-Schaum
Wärmeübertragung: 0,041 - 0,052 W/mK
(0,035 - 0,045 kca/(mh°C)
Die Oberflächentemperatur der Gasleitung erreicht bis
zu 110° C.
Verwenden Sie Material zur Isolierung, dass diesen
Temperaturen widersteht.
Ermitteln Sie aus der Tabelle die geeignete Stärke der Isolierung für Gas- und Flüssigkeitsleitungen:
Gasleitung
GTH-09-CA-K6 GTH-12-CA-K6/GTH-12-CA-K6
Ø 9,53 mm
Ø 12,70 mm
Wandstärke 1,0 mm / Isolierung 12 - 16 mm
Isolieren Sie Gas- und Flüssigkeitsleitungen jeweils separat.
Drehmomentschlüssel
Rohrleitung zum Innengerät
Flüssigkeitsleitung
GTH-24-CA-K6
GTH-09-CA-K6 GTH-12-CA-K6/GTH-12-CA-K6
5/8"
1/4"
60 - 65 Nm
35 - 40 Nm
Gasleitung
Isolierung
Flüssigkeitsleitung
GTH-24-CA-K6
GTH-09-CA-K6 GTH-12-CA-K6/GTH-12-CA-K6
Ø 15,88 mm
Ø 6,35 mm
Wandstärke 0,8 mm / Isolierung 8 - 10 mm
11
Schraubenschlüssel
Überwurfmutter
Rohrleitung
1/4"
35 - 40 Nm
Rohrende
verschließen
Ist keine Dichtungs-
mutter verfügbar,
dichten Sie das
Rohrende mit
Klebeband ab.
Kabelverbindung
Flüssigkeitsleitung
Klebeband Isolierung
Ø 6,35 mm
GTH-24-CA-K6
3/8"
45 - 50 Nm
Isolierung
GTH-24-CA-K6
Ø 9,53 mm
