2. Deckenmontage
Hinweis: Für eine Montage an der Decke wird
eine Deckentraglast von mindestens
50 kg vorausgesetzt. Verwenden Sie für die
Montage an Betondecken ausschließlich
Betonschwerlastanker.

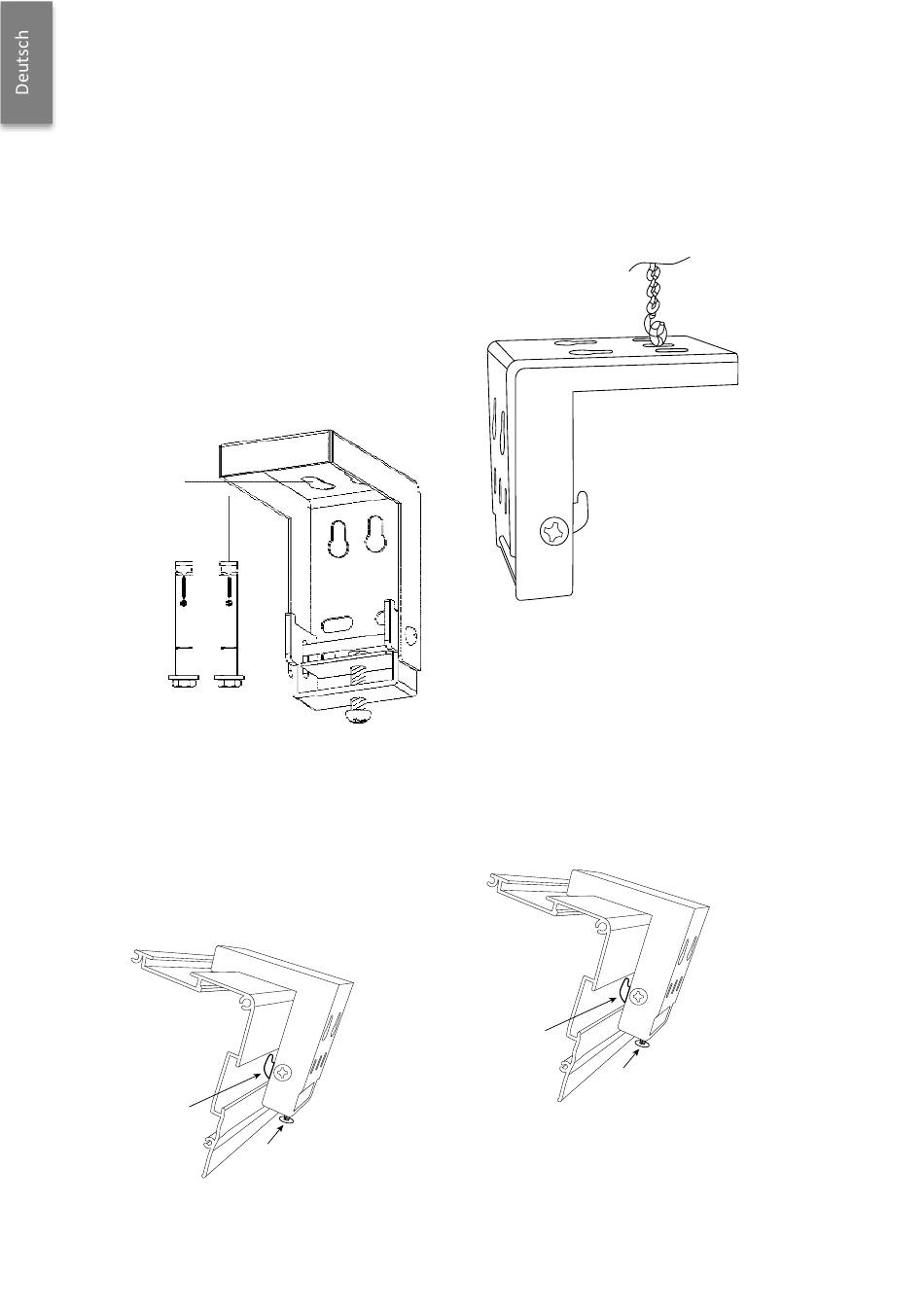

1. Montieren Sie beide Montagewinkel und
achten Sie auf einen angemessenen Abstand
zwischen den Montagewinkeln. Der Abstand
zwischen den Winkeln sollte doppelt so groß
sein, wie der Abstand zwischen den Winkeln
zu den Außenseiten.
2. Befestigen Sie das Leinwandgehäuse wie na-
chfolgend abgebildet an den zuvor ange-
brachten Montagewinkeln. Stellen Sie sicher,
dass die Zähne des Montagewinkels ord-
nungsgemäß in der Rückseite der Leinwand
verzahnt sind (A) und ziehen Sie die Schrauben
(B) fest an.
A
B
12
3. Abhängen von der Decke
Alternativ zur direkten Montage an der Decke
kann die Leinwand auch abgehängt werden.
1. Bringen Sie optional erhältliche Ösenschrau-
ben im mittleren Loch der Montagewinkel an.
2. Nutzen Sie für die Abhängung ein Stahlseil
oder eine Stahlkette. Bringen Sie die Seile bzw.
Ketten an der gewünschten Position an.
3. Befestigen Sie das Leinwandgehäuse wie na-
chfolgend abgebildet an den Montagewinkeln.
Stellen Sie sicher, dass die Zähne des Montage-
winkels ordnungsgemäß in der Rückseite der
Leinwand verzahnt sind (A) und ziehen Sie die
Schrauben (B) fest an.
A
B
4. Hängen Sie die Leinwand an den montierten
Winkeln an den abgehängten Stahlseilen ein.
