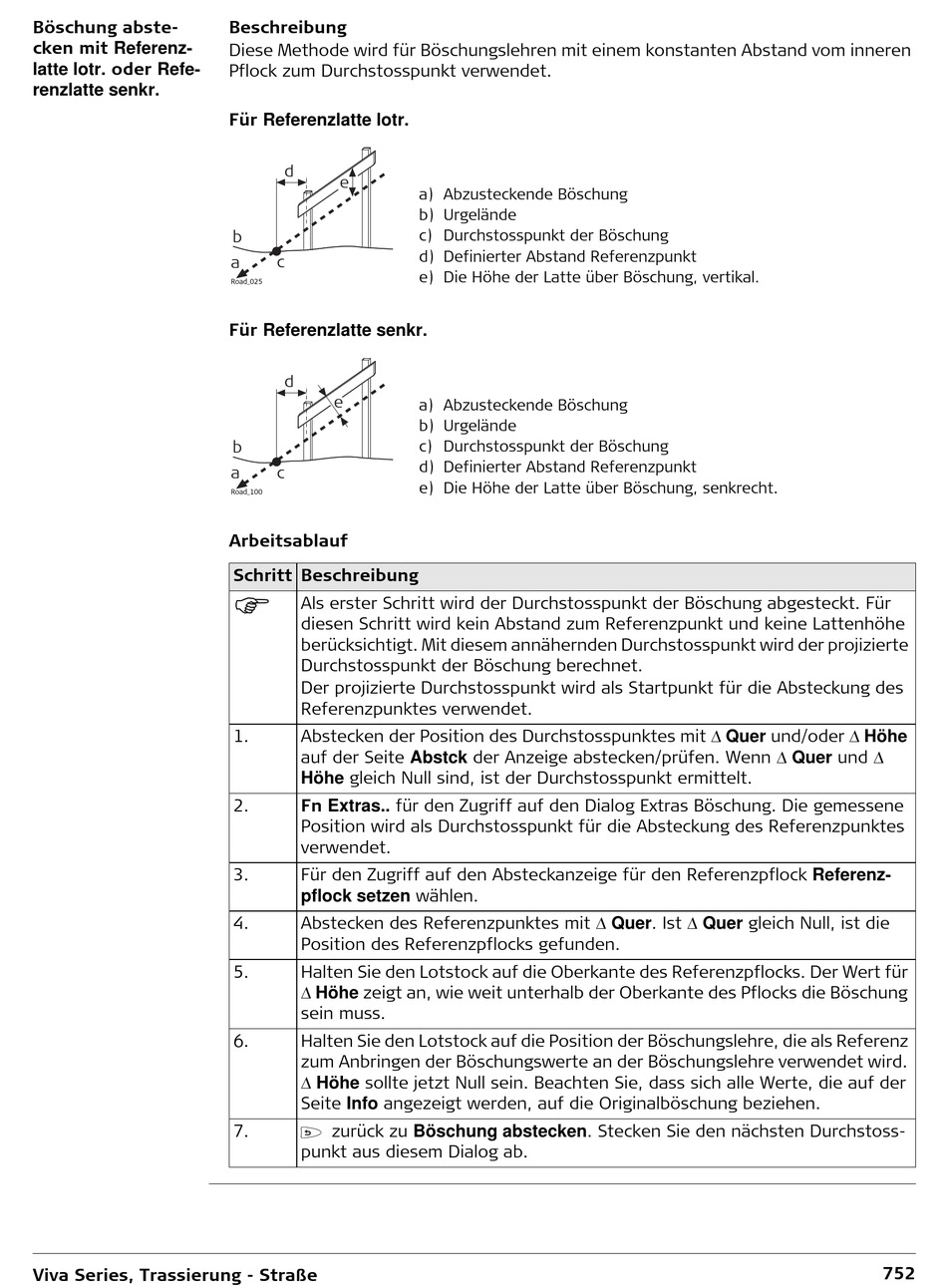

Leica Viva Series Referenzhandbuch Seite 752

Böschung abste-
cken mit Referenz-
latte lotr. oder Refe-
renzlatte senkr.
Viva Series, Trassierung - Straße
Beschreibung
Diese Methode wird für Böschungslehren mit einem konstanten Abstand vom inneren
Pflock zum Durchstosspunkt verwendet.
Für Referenzlatte lotr.
d
e
b
a c
Road_025
Für Referenzlatte senkr.
d
e
b
a c
Road_100
Arbeitsablauf
Schritt Beschreibung

Als erster Schritt wird der Durchstosspunkt der Böschung abgesteckt. Für
diesen Schritt wird kein Abstand zum Referenzpunkt und keine Lattenhöhe
berücksichtigt. Mit diesem annähernden Durchstosspunkt wird der projizierte
Durchstosspunkt der Böschung berechnet.
Der projizierte Durchstosspunkt wird als Startpunkt für die Absteckung des
Referenzpunktes verwendet.
Abstecken der Position des Durchstosspunktes mit ∆ Quer und/oder ∆ Höhe
1.
auf der Seite Abstck der Anzeige abstecken/prüfen. Wenn ∆ Quer und ∆
Höhe gleich Null sind, ist der Durchstosspunkt ermittelt.
2. Fn Extras.. für den Zugriff auf den Dialog Extras Böschung. Die gemessene
Position wird als Durchstosspunkt für die Absteckung des Referenzpunktes
verwendet.
3. Für den Zugriff auf den Absteckanzeige für den Referenzpflock Referenz-
pflock setzen wählen.
Abstecken des Referenzpunktes mit ∆ Quer. Ist ∆ Quer gleich Null, ist die
4.
Position des Referenzpflocks gefunden.
5. Halten Sie den Lotstock auf die Oberkante des Referenzpflocks. Der Wert für
∆ Höhe zeigt an, wie weit unterhalb der Oberkante des Pflocks die Böschung
sein muss.
6. Halten Sie den Lotstock auf die Position der Böschungslehre, die als Referenz
zum Anbringen der Böschungswerte an der Böschungslehre verwendet wird.
∆ Höhe sollte jetzt Null sein. Beachten Sie, dass sich alle Werte, die auf der
Seite Info angezeigt werden, auf die Originalböschung beziehen.
7. zurück zu Böschung abstecken. Stecken Sie den nächsten Durchstoss-
punkt aus diesem Dialog ab.
a) Abzusteckende Böschung
b) Urgelände
c) Durchstosspunkt der Böschung
d) Definierter Abstand Referenzpunkt
e) Die Höhe der Latte über Böschung, vertikal.
a) Abzusteckende Böschung
b) Urgelände
c) Durchstosspunkt der Böschung
d) Definierter Abstand Referenzpunkt
e) Die Höhe der Latte über Böschung, senkrecht.
