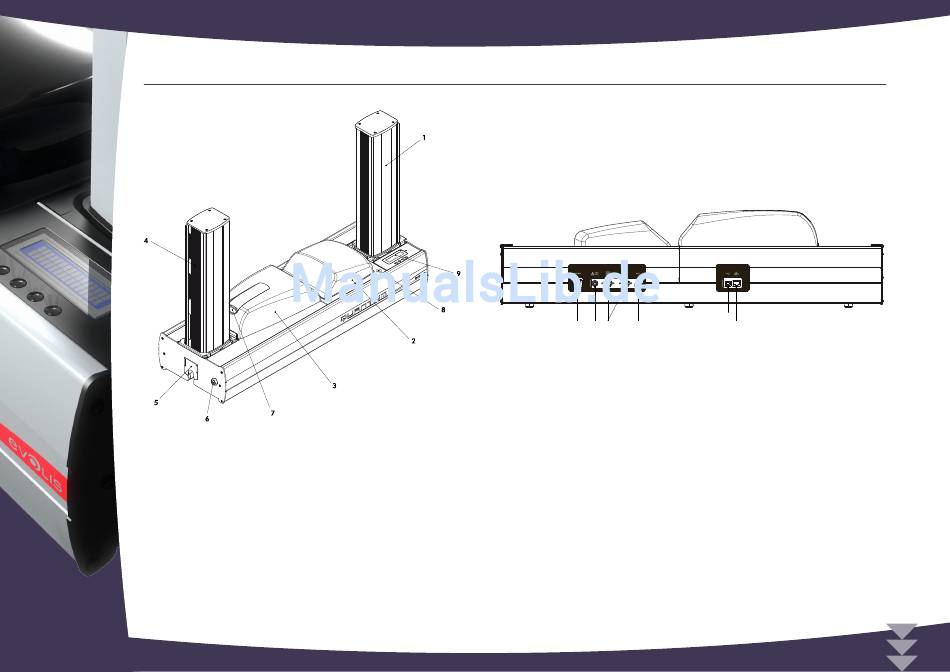

1-2 Beschreibung des Druckers und seine Funktionen

1
- Kartenfach
2 - Codiermodul
3
- Druckmodul
4 - Ausgabefach
5
- Ausschusskartenfach (20 Karten 0,76 mm oder 30 mil)
6
- Zentrale Verriegelung (optional)
7 - Drucktaste zum Öffnen des Deckels (Druckmodul)
8
- Drucktaste zum Öffnen des Deckels (Codiermodul)
11 10 14 15
9
- LCD-Statusanzeige
10 - Stromanschluss
11
- Ein-/Ausschalter
12 - Ethernet-Buchse
13
- USB-Buchse (PC-Anschluss)
14
- DB9-Buchsen
15 - USB-Buchse (Peripheriegeräte-Anschluss)
5
13
12
