Mikroampere DC (µADC)

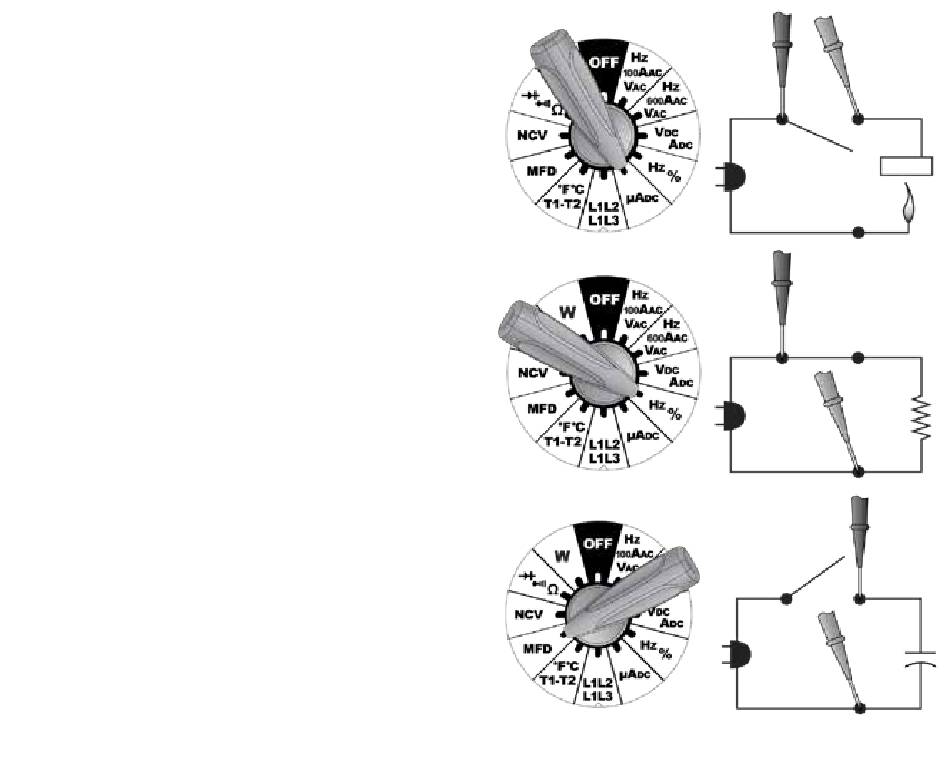

Flammen-Entstördioden an einer Heizgerätesteuerung prüfen. Leitungen
zwischen der Flammensensorsonde und dem Steuerungsmodul anschließen.
Heizeinheit einschalten. Wenn die Flamme an ist, sollte es ein messbares µADC-
Signal geben, typischerweise unter 10 µADC. Den Messwert mit den Angaben
des Herstellers vergleichen, um zu bestimmen, ob ein Austausch erforderlich ist.
Bereiche: 1000 µA Auflösung: 0,1 µA
Genauigkeit: ±(1,0 % + 5) Spannungslast: 5 V
Überlastschutz: 600 VDC oder 600 VAC Effektivwert
Frequenz (Hz) durch Messleitungen
Eingangsspannungen prüfen, um sicherzustellen, dass sie eine Frequenz von 60 Hz
haben. Für Frequenzmessungen an den VFD-Geräten die Stromstärkeklemme verwenden.
Bereiche: 100 Hz, 1000 Hz, 10 kHz, 100 kHz, 1000 kHz Auflösung: 0,01 Hz
Genauigkeit: ±(0,1 % + 5) Empfindlichkeit: 10 Hz bis 1000 kHz: >3,5 V Effektivwert
Mindestimpulsweite: >1 µs Tastverhältnis-Grenzwerte: >30 % und <70 %
Überlastschutz: 600 VDC oder 600 VAC Effektivwert
Tastverhältnis (%)
Tastverhältnis zeigt % zum Zeitpunkt einer logischen Signalrechteckskurve mit 5 V an.
Bereiche: 5 % bis 95 % (40 Hz bis 1 kHz), 10 % bis 90 % (1 kHz bis 10 kHz), 20 %
bis 80 % (10 kHz bis 20 kHz)
Genauigkeit (5-V-Logik): ±(2 % + 10) Auflösung: 0,1 %
Impulsweite: >10 µs
Überlastschutz: 600 VDC oder 600 VAC Effektivwert
Elektrische Kapazität (Mikrofarad)
Motorstart- und Motorbetriebs-Kondensatoren prüfen. Kondensatoren sind einige der
anfälligsten Komponenten in einer HKL-Anlage. Die Kondensatoren vom Stromkreis und
allen Widerständen zwischen den Anschlüssen trennen. Vor dem Prüfen den Kondensator
entladen. Wenn „dIS.C" deaktiviert ist, muss der Kondensator vollständig entladen werden.
Bereiche: 10 nF, 100 nF, 1000 nF, 10 µF, 100 µF, 1000 µF, 10 mF
Genauigkeit: ±(3 % + 15) 10 nF, ±(3 % + 5) 100 nF bis 1000 µF, ±(5 % + 5) 10 mF
Auflösung: 0,01 nF Überlastschutz: 600 VDC oder 600 VAC Effektivwert
16
Erst Kondensator entladen!
