Prüfung der Phasenverschiebung (L1L2, L1L3)
Mit dieser Funktion können 3-phasige Anschlusskabel in der korrekten Anordnung
an die Anschlussklemmen eines Motors angeschlossen werden, um damit die korrekte
Drehrichtung des Motors zu gewährleisten. Eine fehlerhafte Verdrahtung kann zu
einer Beschädigung der Geräte führen. Die Anschlussklemmen am Motor sind in der
Regel mit L1, L2 und L3 gekennzeichnet; die Drähte des Anschlusskabels sind jedoch
nicht markiert. Mit den beiden Messleitungen eine Prüfung der Phasenverschiebung
durchführen, um schnell die Anordnung der 3-phasigen Anschlusskabel zu bestimmen.
Bereich: 80±5 VAC bis 600 VAC (50 Hz bis 80 Hz) Auflösung: 0,1 V
Genauigkeit: ±(1,5 % des Messwerts + 10 Ziffern)
Überlastschutz: 600 VDC oder AC Effektivwert

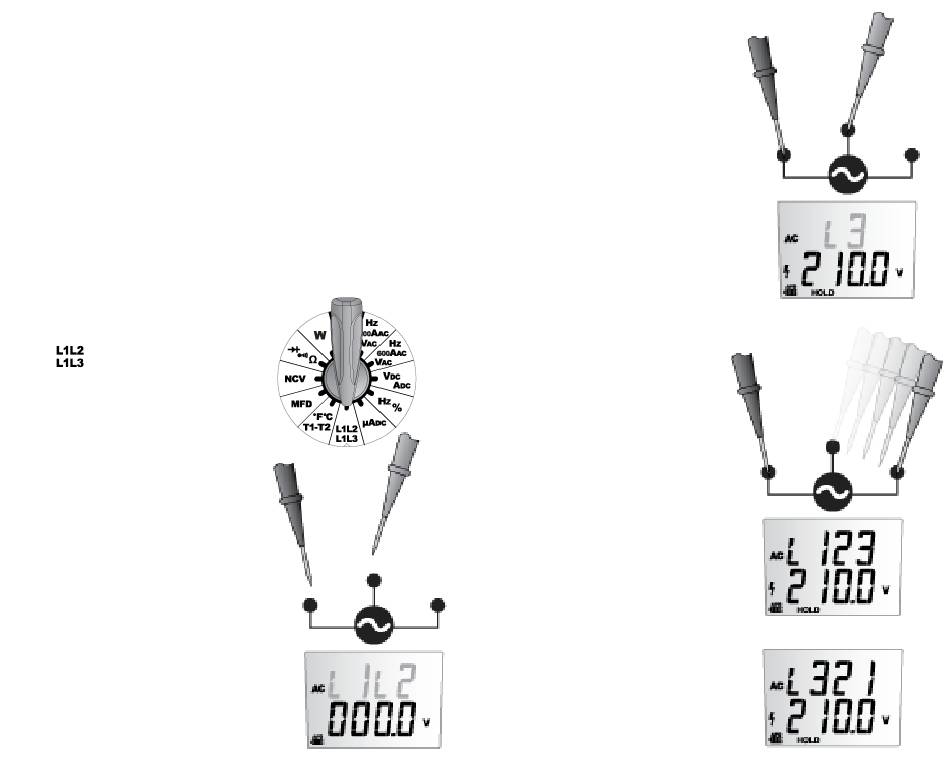

Durchführung einer Prüfung der Phasenverschiebung
Schritt 1: Funktion auswählen
Auf schalten. Schwarze
Messleitung in den COM (L1) -Anschluss
und rote Messleitung in den VΩ (L2 L3)
-Anschluss am SC680 einstecken.
„L1L2" blinkt, um
anzuzeigen, dass die Prüfung
der Phasenverschiebung
begonnen werden kann.
24
Schritt 2: Messleitungen
anschließen
Die schwarze und die rote
Messleitung an eines der fraglichen
3-phasigen Anschlusskabel anschlie-
ßen. Die Netzspannung wird auf der
unteren Anzeige angehalten. Das Blin-
ken von L1 und L2 hört auf. L3 blinkt
auf der oberen Anzeige, um anzuzei-
gen, dass der Test für Schritt 2 bereit ist.
Wichtig: Schritt 2 muss
innerhalb von 5 S ekunden
nach Abschluss von
Schritt 1 ausgeführt
werden; ansonsten wird
„Err" (Fehler) angezeigt
und Schritt 1 muss
wiederholt werden.
Schritt 3: Rote Messleitung an
andere Phase legen
Die schwarze Messleitung an „L1"
belassen und die rote Messleitung zum
3-phasigen Anschlusskabel bewegen.
Die Netzspannung wird auf der unteren
Anzeige angehalten. Auf der oberen
Anzeige wird „L123" (Vorwärtsrichtung)
oder „L321" (Umpolung) angezeigt.
Zur Änderung der Richtung einfach
die zwei Kabel vertauschen. Dies kann
überprüft werden, indem der Test erneut
durchgeführt wird.
