Duale Temperatur (T1, T2, T1-T2)
Zum Messen der Temperatur ein Thermoelement vom Typ K direkt in das
Messgerät stecken. Durch Delta-T-Messung mit den dualen Temperatureingängen
auf korrekte Richtung des Luftstroms in der Verdampferspule prüfen.
Im Innern des Messgeräts befindet sich eine isolierte Vergleichsmessstelle,
die genaue Messungen bei sich schnell ändernden Umgebungstemperaturen
(zwischen Sonnenterrasse und Gefrierschrank) erlaubt. Kein Adapter erforderlich.
Standardmäßig wird auf der oberen Anzeige T1 und auf der unteren Anzeige T2
angezeigt. Einmal auf „SELECT" drücken, damit T1 oben und T1-T2 unten angezeigt
werden. Erneut auf „SELECT" drücken, damit T2 oben und T1-T2 unten angezeigt werden.
Bereich: -50 °C bis 1300 °C (-58 °F bis 2372 °F) Auflösung: 0,1°
Genauigkeit: ±(1 °F)* 32 °F bis 120 °F, ±(1 °C) 0 °C bis 49 °C
±(1 % +2 °F) 32 °F bis 932 °F, ±(1 % +1 °C) 0 °C bis 500 °C
±(2 % +6 °F) -58 °F bis 32 °F, ±(2 % +3 °C) -50 °C bis 0 °C
±(2 % +6 °F) 932 °F bis 2372 °F, ±(2 % +3 °C) 500 °C bis 1300 °C
Sensortyp: Thermoelement vom Typ K *Nach Feldkalibrierung
Überlastschutz: 30 VDC oder 30 VAC Effektivwert
Ändern der Einheiten (°F oder °C)
Standardmäßig sind die Temperatureinheiten auf Fahrenheit (°F) eingestellt.
Wenn die Drehwahlscheibe in der Stellung Temperatur ist, „SELECT" 1 Sekunde
gedrückt halten, um zwischen Fahrenheit (°F) und Celsius (°C) umzuschalten.
20
Messleitungen abziehen und TEMP-
Schalter nach rechts schieben.

Temperaturkalibrierung

Thermoelemente (T/C) werden nicht direkt kalibriert. Stattdessen muss jede T/C-
Anschlussbuchse (T1 und T2) mit dem entsprechenden angeschlossenen Thermoelement
kalibriert werden. Die Kalibrierung kann zwar Jahre halten, es ist jedoch optimal, in
regelmäßigen Abständen zu kalibrieren, selbst wenn dadurch nur die Genauigkeit
überprüft wird. Die Kennzeichnung der Thermoelemente mit T1 oder T2 trägt dazu bei,
dass das gleiche Thermoelement für die Anschlussbuchsen T1 und T2 verwendet wird.
Die Kalibrierung ist schnell und einfach; es wird nur eine bekannte Temperatur
benötigt. Eiswasser ist wahrscheinlich die genaueste und vor Ort am leichtesten
verfügbare bekannte Temperatur (0,0 °C, 32,0 °F).

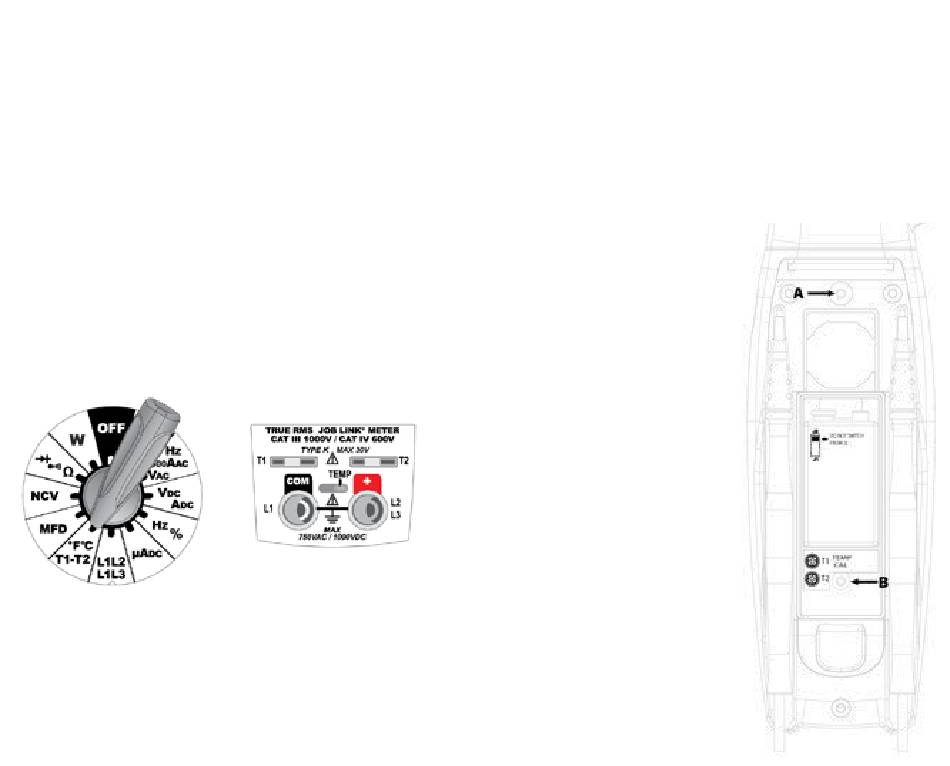

1. Die Drehwahlscheibe auf die Stellung
°F °C, T1-T2 drehen.
2. Ein Thermoelement zum Kalibrieren in
die Buchse T1 des Typs K einstecken.
3. A und B abschrauben und
Batteriedeckel entfernen.
4. Einen großen Becher Eiswasser auf eine
gleichmäßige und stabile Temperatur
bringen. Das Eis mit dem Wasser
verrühren, bis die Temperatur stabil bleibt.
5. Die Thermoelementsonde T1
eintauchen und stabilisieren lassen.
Das Wasser weiterrühren, damit das
Thermoelement nicht das Eis berührt.
6. Mit einem kleinen Schraubendreher
den Temp.-Kalibrier-Poti T1 unter der
Batterie nahe wie möglich auf 0 °C
(32 °F) einstellen.
7. Schritte 2-6 wiederholen und T2 für T1
für das Thermoelement T2 austauschen.
Hinweis: Der J1-J2-Schalter dient nur zur
werksseitigen Kalibrierung. Von J2 nicht
auf eine andere Einstellung wechseln.
