Wechselstromstärke (AAC) Echtzeit-
Effektivwert (50-60 Hz)
Isolierte Stromleitungen prüfen. In der Schalterstellung VAC/100AAC/Hz oder
VAC/600AAC/Hz auf „SELECT" drücken. AAC in der oberen Anzeige und VAC in der unteren
Anzeige ablesen. Für Wechselströme <100 AAC die Schalterstellung VAC/100AAC/Hz
wählen und für Wechselströme >100 AAC die Schalterstellung VAC/600AAC/Hz.
Bereiche: 100 A, 600 A Auflösung: 0,01 A Spitzenfaktor: ≤ 3
Genauigkeit: ±(2,5 % + 15) 100 A, ±(2,0 % + 10) 600 A
Minimum Eingangsstromstärkebereich: >20 Ziffern
Überlastschutz: 600 AAC Klemmbackenöffnung: 30 mm (1,2 Zoll)
Frequenz (Hz) durch Klemme
Hz an Motoren mit variablen Drehzahlreglern messen. Die Drehwahlscheibe
wahlweise auf Schalterstellung VAC/100AAC/Hz oder VAC/600AAC/Hz drehen und
zweimal auf „SELECT" drücken. In der oberen Anzeige wird Hz angezeigt, während
gleichzeitig in der unteren Anzeige VAC angezeigt wird.
Bereich: 10 Hz bis 400 Hz Auflösung: 0,1 Hz
Genauigkeit: ±(0,1 % + 5)
Minimum Stromstärkebereich: >7 AAC (10 bis 100 Hz); >20 AAC (100 bis
400 Hz) im 100-AAC-Bereich; >25 AAC (10 bis 400 Hz) im 600-AAC-Bereich.
Überlastschutz: 600 AAC
OFF
Gleichstromstärke (ADC)
Messung von ADC über die Klemmbacke. Zum Abnullen des ADC-Werts in der
oberen Anzeige 1 Sekunde gedrückt halten.
Bereiche: 100 A, 600 A Auflösung: 0,01 A Klemmbackenöffnung: 30 mm (1,2 Zoll)
Select
Range H/M/m
SC660
Genauigkeit: ±(2,5 % + 15) 100 A, ±(2,0 % + 10) 600 A
Überlastschutz: 600 ADC
TRUE RMS AUTO OFF
TYPE K 30V MAX
T1 T2
TEMP
COM
L2
L1
L3
CAT III
600V
14

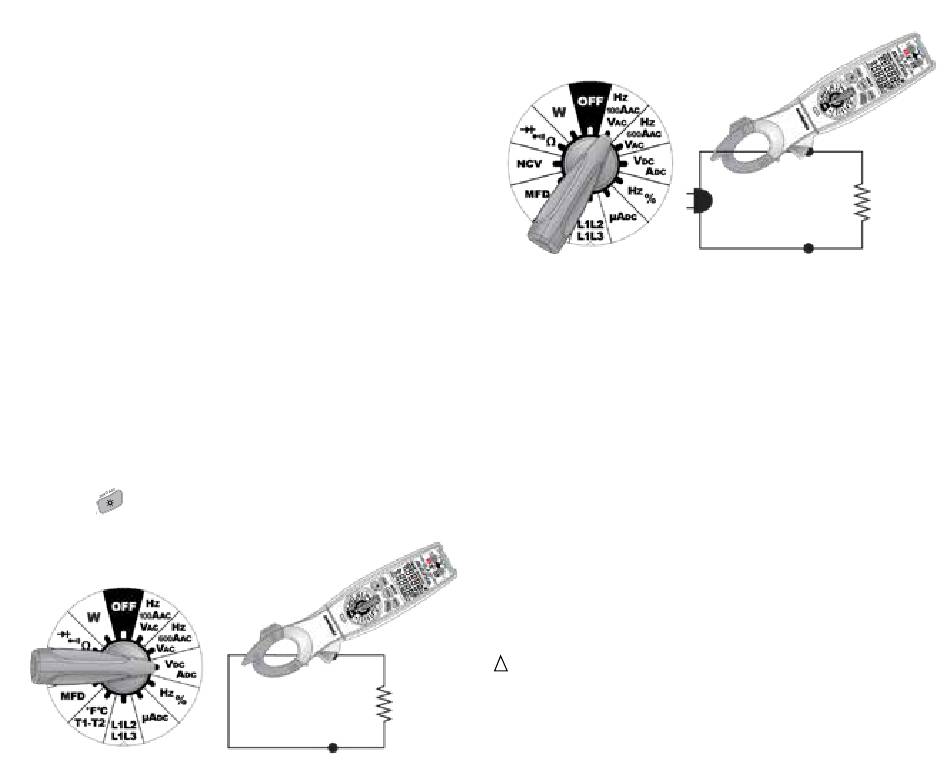

Wechselstromstärke (AAC), Frequenz (Hz) durch die Klemme und
Einschaltstoßstrom AAC wird gemessen in der Schalterstellung VAC/100AAC/
Hz oder VAC/600AAC/Hz, wie oben dargestellt.
Einschaltstoßstrom, AAC
Der Einschaltstoßstrom-Modus wird die Stromaufnahme beim Starten eines
Motors erfasst. Die Stromaufnahme beim Starten kann bei der Diagnose eines
Motors helfen, bevor dieser ausfällt.
Aktivieren des Einschaltstoßstrom-Modus
1 Auswahlschalter auf VAC/100AAC/Hz oder VAC/600AAC/Hz stellen.
2 Einmal auf „SELECT" drücken, damit AAC auf der oberen Anzeige erscheint. Zum
Aktivieren des Einschaltstoßstrom-Modus, „INRUSH" auf der rechten Seite des
Messgeräts drücken.
3 Zangenkopf um das Startkabel des Motors platzieren.
4 Motor einschalten. Die Stromaufnahme beim Starten wird auf der oberen
Anzeige angehalten.
5 Auf „INRUSH" drücken, um den erfassten Messwert zu löschen. Zum Beenden
für 2 Sekunden auf „INRUSH" drücken.
Messzeitraum für Einschaltstoßstrom: 100 ms
Minimum Eingang: >2 A bei 100-AAC-Bereich; >20 A bei 600-AAC-Bereich
Hinweis: AAC oder Hz durch die Klemme und VAC durch die Messleitungen
!
können gleichzeitig gemessen werden. Wenn jedoch nur AAC, Frequenz (Hz)
oder Einschaltstoßstrom AAC durch die Klemme gemessen werden, müssen
die Messleitungen und Thermoelemente vom Messgerät getrennt werden.
