Tipps für die Prüfung der Phasenverschiebung
1 Die während der Prüfung der Phasenverschiebung
gemessene Spannung muss bei >80,0 ±5 VAC
liegen. Ist dies nicht der Fall, kann die Prüfung der
Phasenverschiebung nicht durchgeführt werden und
auf der oberen Anzeige wird „Err" (Fehler) angezeigt.
2 Nach Abschluss der Prüfung der Phasenverschiebung
auf die Taste „SELECT" drücken, um eine neue Prüfung
der Phasenverschiebung zu beginnen.
3 Sicherstellen, dass die Messleitungen für mindestens
2 Sekunden mit den 3-phasigen Anschlusskabeln
verbunden sind, bis das Messergebnis für die
Spannung auf der unteren Anzeige angehalten wird.
4 Bei Hochfrequenz-Spannungssignalen kann keine
Prüfung der Phasenverschiebung durchgeführt
werden. Sicherstellen, dass die Anschlusskabel einen
Bereich von 50 bis 80 Hz aufweisen, damit die Prüfung
der Phasenverschiebung durchgeführt werden kann.
26
Modulare
Erweiterbarkeit
Das SC680 ist mit allen Fieldpiece-Zubehörköpfen
kompatibel. Mit Zubehörköpfen von Fieldpiece lassen
sich alle verfügbaren Parameter messen, und der
Messwert wird auf dem neuen Messgerät in Echtzeit
und in den Modi „HOLD", „MAX" und „MIN" angezeigt.

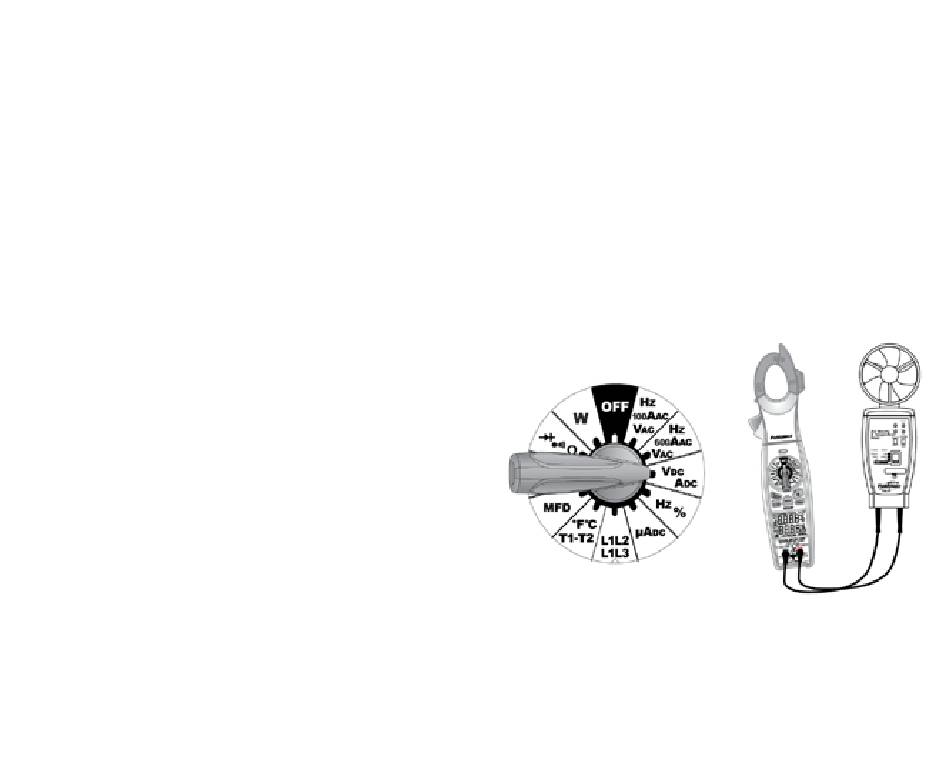

Auswahlschalter auf VDC drehen und im mV-Bereich
bleiben. Sondenspitzen von den Messleitungen
abnehmen und den Zubehörkopf anschließen (Modell
AAV3 dargestellt).
Unter www.fieldpiece-europe.com finden Sie alle von
Fieldpiece erhältlichen Zubehörköpfe.
27
