Leistung (Watt, VAr, VA, PF)

Durch die Messung der aufgebrachten Leistung eines Systems, kann dessen
Wirkungsgrad ermittelt werden. Die tatsächlich von einem System verbrauchte Leistung
wird als Wirkleistung bezeichnet und in Watt (W oder kW) gemessen. Blindlasten,
Spulen und Kondensatoren, führen keine Leistung ab, aber sie senken die Spannung
und ziehen Strom, wodurch der Eindruck entsteht, dass sie Leistung abführen. Diese
Leistung wird als Blindleistung bezeichnet und in VAr (VAr) gemessen. Die Kombination
aus Blind- und Wirkleistung wird Scheinleistung genannt und ist das Produkt aus
Spannung und Strom eines Systems, ohne Berücksichtigung des Phasenwinkels.
Scheinleistung wird in Voltampere (VA) gemessen.
Der Leistungsfaktor (PF) ist das Verhältnis der Leistung, die das System aus dem
Stromnetz aufnimmt, und der Leistung, die das System tatsächlich verbraucht. Ein
perfekter Leistungsfaktor ist 1, was bedeutet, dass das System die gesamte Leistung,
die es aufnimmt auch verbraucht. Aufgrund von induktiven und kapazitiven Lasten
des Systems ist dieser Leistungsfaktor jedoch nicht erreichbar.

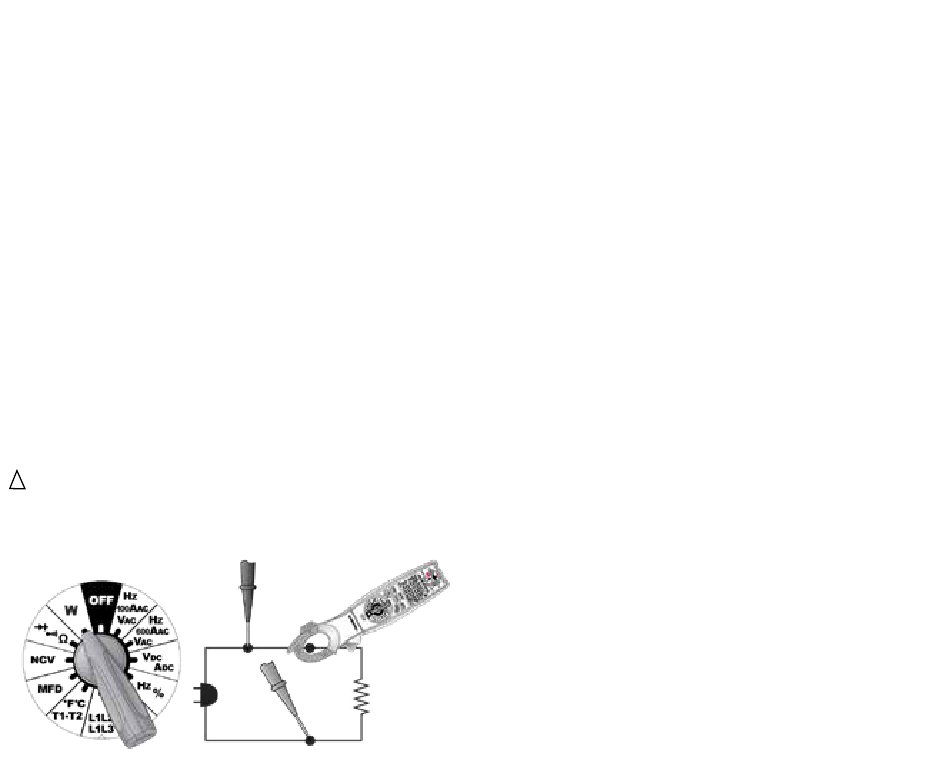

Für eine Leistungsmessung müssen Spannung und Stromstärke gleichzeitig gemessen
werden. Dazu die Messleitungen mit den Netzanschlussklemmen verbinden und die
Messzange um die Leitung legen, mit der die positive (rote) Messleitung verbunden ist.
In der oberen Anzeige wird der Leistungsfaktor angezeigt, in der unteren
Anzeige die Leistung. Die Taste „SELECT" drücken, um zwischen Wirkleistung (W),
Blindleistung (VAr), Scheinleistung (VA) und Gleichstromleistung (W) umzuschalten.
! ACHTUNG! KEINE SPANNUNGSFÜHRENDEN LEITUNGEN MESSEN UND DAS
MESSGERÄT AUCH NICHT STROMFÜHRENDEN NETZLEITUNGEN AUSSETZEN,
DEREN NENNSPANNUNG 750 VAC/1000 VDC ÜBERSTEIGT.
22

Leistung (Watt, VAr, VA, WDC, PF)

Genauigkeit: Angegebene Genauigkeit bei 23 °C ±5 °C (73 °F ±9 °F), <75 %
relativer Feuchte
Effektivstrombereich: 2 AAC/ADC bis 600 AAC/ADC
Effektivspannungsbereich: 80 VAC bis 750 VAC, 80 VDC bis 1000 VDC
Effektiver Frequenzgang: 50 Hz bis 60 Hz
Leistungsgenauigkeiten für nicht sinusförmige Stromwellenformen nicht
angegeben
Wirkleistung (W)
Bereiche: 1000 W, 10 kW, 100 kW, 450 kW
Auflösung: 0,1 W
Genauigkeit: ±(5,0 % + 5) >10 A
±(10,0 % + 5) 2 A bis 10 A im 450-kW-Bereich
Blindleistung (VAr)
Bereiche: 1000 VAr, 10 kVAr, 100 kVAr, 450 kVAr
Auflösung 0,1 VAr
Genauigkeit: ±(5,0 % + 5) >10 A im 1000-VAr-Bereich
±(10,0 % + 5) 2 A bis 10 A
Scheinleistung (VA)
Bereiche: 1000 VA, 10 kVA, 100 kVA, 450 kVA
Auflösung: 0,1 VA
Genauigkeit: ±(5 % + 5) >2 A
Gleichstromleistung (W)
Bereiche: 1000 W, 10 kW, 100 kW, 600 kW
Auflösung: 0,1 W
Genauigkeit: ±(5 % + 5) >10 A, ±(10,0 % + 5) 2 A bis 10 A
Leistungsfaktor (PF)
Bereiche: -1,00 bis -0,30 und 0,30 bis 1,00
Auflösung: 0,01 PF
Genauigkeit: ±(5,0 % + 5) >10 A, ±(10,0 % + 5) 2 A bis 10 A
Der Leistungsfaktor wird auf der oberen Anzeige angezeigt
