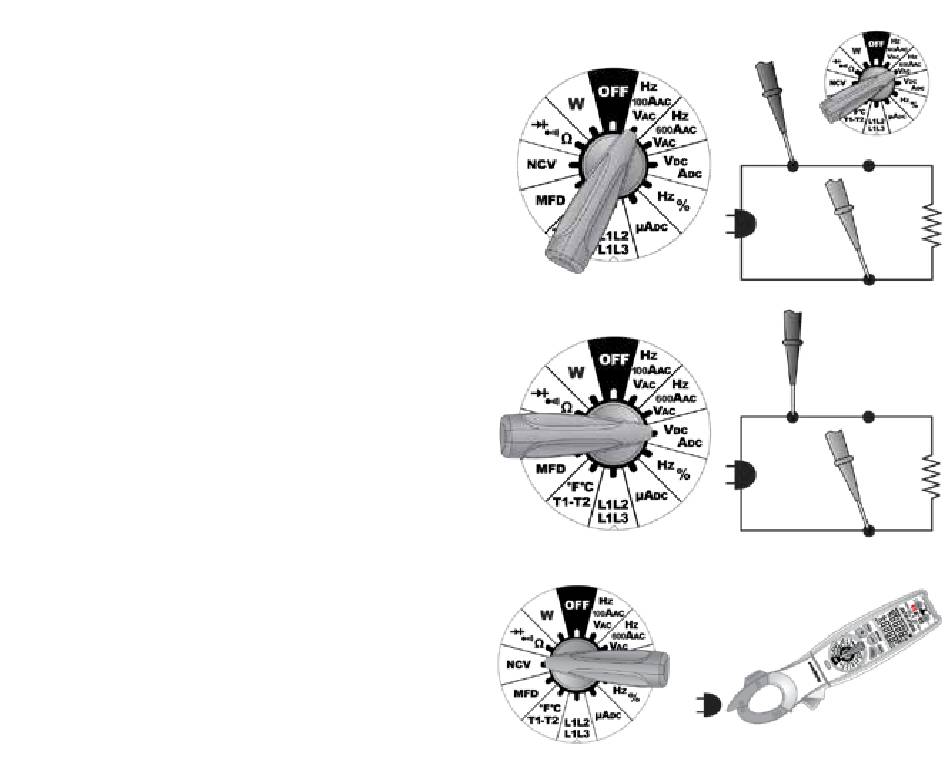

Drehwahlscheibe
für Messbereich
Wechselspannung (VAC)
Echt-Effektivwert (50–400 Hz)
Stromleitungen (120 bis 480 VAC), 24 VAC bis zur Steuerung und
Transformatorausfall prüfen.
Bereiche: 1000 mV, 10 V, 100 V, 750 V Auflösung: 0,1 mV
Genauigkeit: ±(1,5 % + 10) 50 Hz bis 60 Hz
±(2,0 % + 10) 60 Hz bis 400 Hz
Nicht spezifiziert bei 400 Hz und höher
Minimum Eingangsspannungsbereich: >20 Ziffern
Tiefpassfilter: >1 kHz
Spitzenfaktor: ≤ 3
Akustische/visuelle Hochsp.-Anzeige: >30 VAC/VDC
Eingangsimpedanz: 5 MΩ
Überlastschutz: 1000 VDC oder 750 VAC Effektivwert

Gleichspannung (VDC)

VDC auswählen und die Gleichstromspannungen an den Platinen fortschrittlicherer
HKL-Anlagen und logischer Steuerungen messen. In der Schalterstellung VDC/ADC der
Drehwahlscheibe wird VDC auf der unteren Anzeige angezeigt. Auf „SELECT" drücken,
damit gleichzeitig auf der oberen Anzeige „ADC" angezeigt wird.
Bereiche: 1000 mV, 10 V, 100 V, 1000 V Auflösung: 0,1 mV
Genauigkeit: ±(0,5 % + 5)
Eingangsimpedanz: 5 MΩ
Überlastschutz: 1000 VDC oder 750 VAC Effektivwert
Berührungslose Spannungsmessung (NCV)
NCV wird zum Prüfen von 24 VAC von einem Thermostat oder einer anliegenden
Spannung von bis zu 600 VAC verwendet. Vor Gebrauch immer eine bekannte
anliegende Spannungsquelle prüfen. Ein Segmentdiagramm und eine ROTE LED
zeigen das Vorhandensein einer Spannung an. Ein Signalton steigert sich von
intermittierend bis ununterbrochenen, wenn sich die Feldstärke (EF) erhöht.
Messbereich für Wechselstromspannung: 24 VAC bis 600 VAC (50–60 Hz)
