Widerstand (Ω)
Wird zum Prüfen der Widerstände eines Kompressors verwendet.
Eine Auflösung von 0,01 Ω ist hilfreich, um den Widerstand zwischen den
O O
Hz
Anschlusspolen zu messen, da diese Werte in der Regel sehr niedrig sind.
F F
A
AC
Zum Messen der Isolation der Motorwicklung zur Erde wird die Verwendung MFD F F V V
AC
SEL
%
eines Megaohm-Messgeräts (Fieldpiece SMG5) empfohlen.
NCV
Hz
Bereiche: 100 Ω, 1000 Ω, 10 kΩ, 100 kΩ, 1000 kΩ, 10 MΩ, 50 MΩ
°C
°F
Auflösung: 0,01 Ω
Genauigkeit: ±(1,0 % + 15) 100 Ω, ±(1,0 % + 5) 1000 Ω bis 100 kΩ,
±(1,5 % + 5) 1000 kΩ, ±(3,0 % + 5) 10 MΩ bis 50 MΩ
Leerlaufspannung: -1,1 VDC typisch, -3,2 VDC (im 100-Ω-Bereich)
Überlastschutz: 600 VDC oder 600 VAC Effektivwert

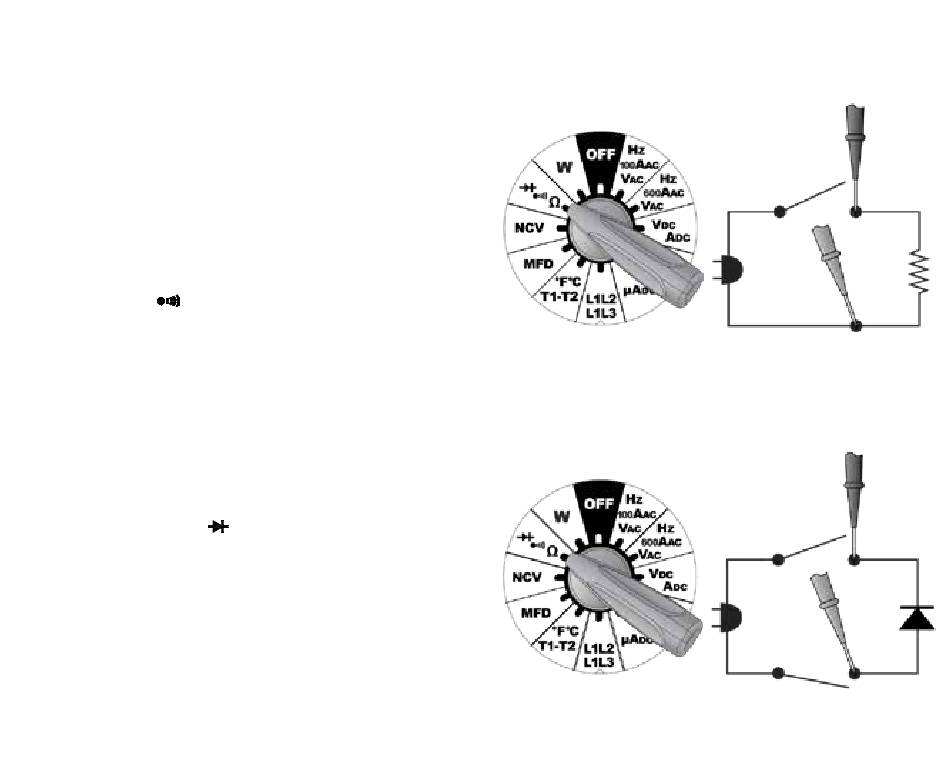

Durchgang (
Perfekt zur Prüfung isolierter Sicherungen. Mit der Durchgangsfunktion kann
geprüft werden, ob ein Stromkreis offen (kein Signalton, keine grüne LED) oder
geschlossen (Signalton und grüne LED) ist. Einmal auf „SELECT" drücken, um den
Modus Durchgang aufzurufen.
Bereich: 100 Ω Auflösung: 0,01 Ω Ansprechzeit: 100 ms
TRUE RMS AUTO OFF
Signalton: <30 Ω
30V
Visuelle Anzeige: Grüne LED
K-TYPE
MAX
Überlastschutz: 600 VDC oder 600 VAC Effektivwert TEMP
CAT III
Diodenprüfung (
600V
Dioden auf korrekte Vorwärtsrichtung und Umpolung prüfen. In
Durchlassrichtung wird eine Spannung angezeigt, in Sperrrichtung „OL".
Zweimal auf „SELECT" drücken, um den Modus Diode aufzurufen.
Prüfstrom: 0,8 mA (ca.) Genauigkeit: ±(1,5 % +5)
Leerlaufspannung: 3,2 VDC typisch Signalton: <0,05 V
TRUE RMS AUTO OFF
Visuelle Anzeige: Grüne LED
30V
Überlastschutz: 600 VDC oder 600 VAC Effektivwert
K-TYPE
MAX
TEMP
CAT III
600V
