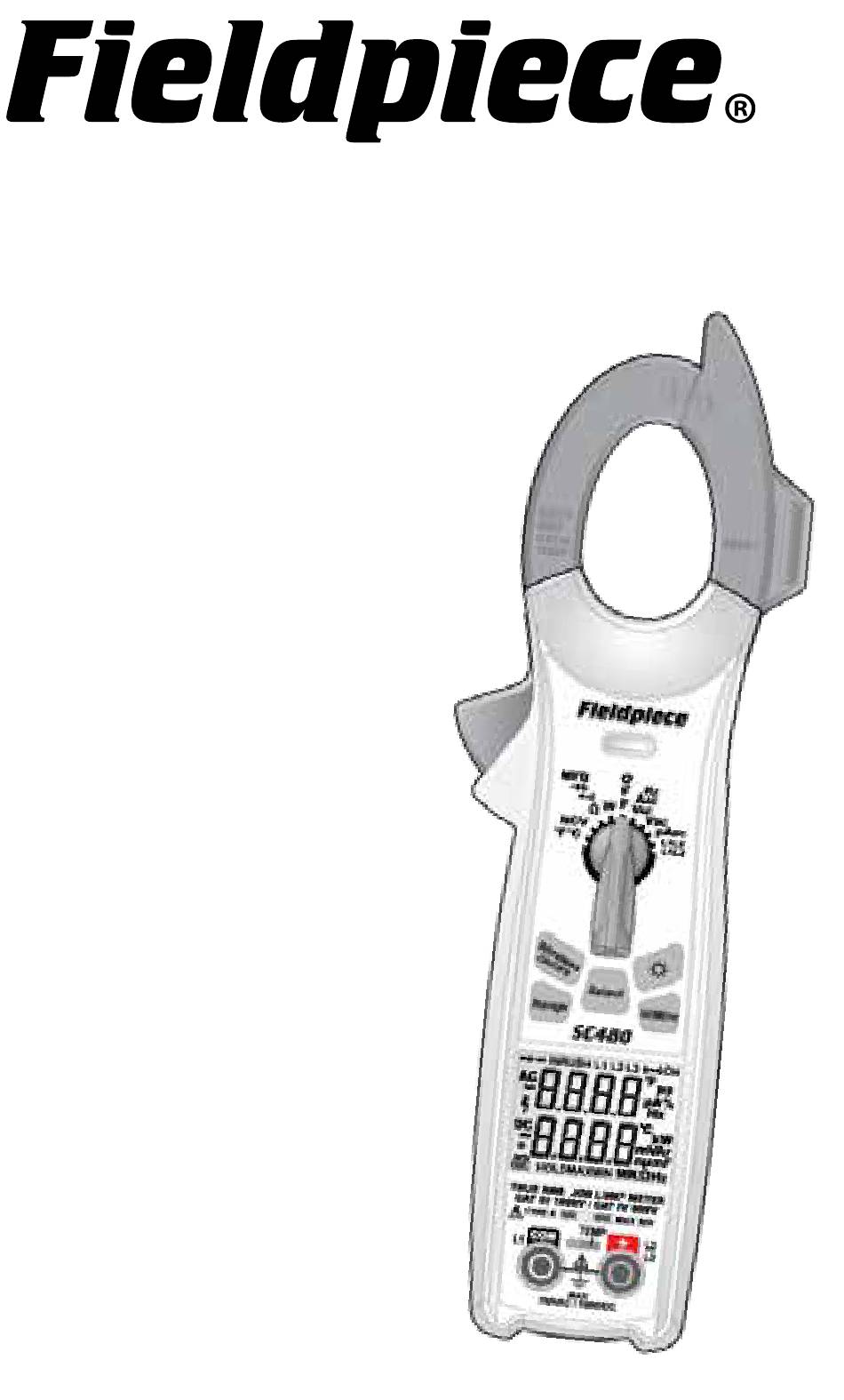

- Seite 1 Zangenmessgerät für Job Link® System BEDIENUNGSANLEITUNG Modell SC480...
-
Seite 2: Sicherheitsinformationen
Sicherheitsinformationen • Nicht bei Gewitter oder feuchter Witterung verwenden. • Nicht in der Nähe von explosiven Gasen, Stäuben oder Die Bedienungsanleitung sorgfältig lesen und befolgen. Dämpfen verwenden. Eine Warnung zeigt Bedingungen und Verfahren an, die für • Zwischen den Anschlussklemmen oder zwischen einer den Anwender gefährlich sind. -
Seite 3: Hochspannungskondensatoren Entladen, Bevor Widerstand, Durchgang, Dioden Oder Elektrische
• Keinen Magneten in der Kategorie IV Abdeckung • Stets mit einer zweiten Person arbeiten. platzieren. Den Magneten stattdessen außerhalb der • Darauf achten, dass die Finger hinter dem Fingerschutz Abdeckung platzieren. der Sonden bleiben. Alle Spannungsprüfungen: Alle Spannungsbereiche ACHTUNG Schützen Sie sich;... -
Seite 4: Beschreibung
Erhöhung der Sicherheit beiträgt. Die eines Systems, kann dessen Wirkungsgrad ermittelt Messleitungen sind mit abnehmbaren, vergoldeten werden. Mithilfe dieses Werts können Kunden über Spitzen ausgestattet, um Fieldpiece-Zubehörköpfe Energiesparmaßnahmen informiert und Maßnahmen zuverlässig anschließen zu können. ergriffen werden, um die Energiekosten der Kunden Lieferumfang zu senken. -
Seite 5: Hintergrundbeleuchtung Aktivieren
Drehwahlscheibe Tasten für Messbereich Hintergrundbeleuchtung aktivieren Select Range H/M/m SC660 Einschaltstoßstrom-Modus aktivieren INRUSH Funkverbindung aktivieren, um Verbindung zur mobilen App des Job Link® Systems herzustellen TRUE RMS AUTO OFF TYPE K 30V MAX Aktivieren und durch Halten, Maximum, Select TEMP Minimum und Echtzeit-Messungen schalten Range H/M/m... -
Seite 6: Anzeigesymbole
Anzeigesymbole Überwachung der Batterielebensdauer Abschaltautomatik aktiviert Warnung vor Hochspannung (>30 VAC/VDC) Manueller Bereich Daten halten Maximum Minimum Einschaltstoßstrom, AAC Funkverbindung EIN zur mobilen Job Link® App Watt (Wirkleistung) Leistungsfaktor Blindleistung Scheinleistung Fahrenheit Einfach abzulesende Celsius Durchgang Anzeige Diodenprüfung Frequenz (Hz) Widerstandsprüfung (Ohm) Einfaches Ablesen der Messergebnisse auf der Prüfung der elektrischen Kapazität (Farad) -
Seite 7: Drehwahlscheibe Für Messbereich
Drehwahlscheibe für Messbereich Wechselspannung (VAC) Echt-Effektivwert (50–400 Hz) Stromleitungen (120 bis 480 VAC), 24 VAC bis zur Steuerung und Transformatorausfall prüfen. Bereiche: 1000 mV, 10 V, 100 V, 750 V Auflösung: 0,1 mV Genauigkeit: ±(1,5 % + 10) 50 Hz bis 60 Hz ±(2,0 % + 10) 60 Hz bis 400 Hz Nicht spezifiziert bei 400 Hz und höher Minimum Eingangsspannungsbereich: >20 Ziffern... - Seite 8 Wechselstromstärke (AAC) Einschaltstoßstrom, AAC Echtzeit-Effektivwert (50-60 Hz) Der Einschaltstoßstrom-Modus wird die Stromaufnahme beim Starten eines Motors erfasst. Die Stromaufnahme beim Starten kann bei der Diagnose eines Isolierte Stromleitungen prüfen. In der Schalterstellung VAC/AAC/Hz Motors helfen, bevor dieser ausfällt. einmal auf „SELECT“ drücken. Gleichzeitig AAC in der oberen Anzeige und VAC Aktivieren des Einschaltstoßstrom-Modus in der unteren Anzeige ablesen.
-
Seite 9: Elektrische Kapazität (Mikrofarad)
Mikroampere DC (µADC) Flammen-Entstördioden an einer Heizgerätesteuerung prüfen. Leitungen zwischen der Flammensensorsonde und dem Steuerungsmodul anschließen. Heizeinheit einschalten. Wenn die Flamme an ist, sollte es ein messbares µADC- Signal geben, typischerweise unter 10 µADC. Den Messwert mit den Angaben des Herstellers vergleichen, um zu bestimmen, ob ein Austausch erforderlich ist. Bereiche: 1000 µA Auflösung: 0,1 µA Genauigkeit: ±(1,0 % + 5) Spannungslast: 5 V Überlastschutz: 600 VDC oder 600 VAC Effektivwert... - Seite 10 Werte in der Regel sehr niedrig sind. Die Widerstandsprüfung ist in dieser HOLD Schalterstellung voreingestellt. Zum Messen der Isolation der Motorwicklung zur Erde wird die Verwendung eines Megaohm-Messgeräts (Fieldpiece SMG5) empfohlen. Bereiche: 100 Ω, 1000 Ω, 10 kΩ, 100 kΩ, 1000 kΩ, 10 MΩ, 50 MΩ Auflösung: 0,01 Ω...
-
Seite 11: Temperaturkalibrierung
Temperatur Temperaturkalibrierung Zum Messen der Temperatur ein Thermoelement vom Typ K direkt in das Thermoelemente (T/C) werden nicht direkt kalibriert. Stattdessen muss jede T/C- Messgerät stecken. Die Außenluft-Trockentemperatur für Soll-Überhitzung messen, Anschlussbuchse (T1 und T2) mit dem entsprechenden angeschlossenen Thermoelement während der Eingang des Thermoelements vom Typ K sich am Kondensator befindet. -
Seite 12: Leistung (Watt, Var, Va, Pf)
Leistung (Watt, VAr, VA, PF) Leistung (Watt, VAr, VA, PF) Genauigkeit: Angegebene Genauigkeit bei 23 °C ±5 °C (73 °F ±9 °F), <75 % Durch die Messung der aufgebrachten Leistung eines Systems, kann dessen Wirkungsgrad ermittelt werden. Die tatsächlich von einem System verbrauchte relativer Feuchte Leistung wird als Wirkleistung bezeichnet und in Watt (W oder kW) gemessen. -
Seite 13: Prüfung Der Phasenverschiebung (L1L2, L1L3)
Prüfung der Phasenverschiebung Schritt 2: Messleitungen (L1L2, L1L3) anschließen Mit dieser Funktion können 3-phasige Anschlusskabel in der korrekten Anordnung Die schwarze und die rote an die Anschlussklemmen eines Motors angeschlossen werden, um damit die korrekte Messleitung an eines der fraglichen Drehrichtung des Motors zu gewährleisten. -
Seite 14: Bei Hochfrequenz-Spannungssignalen Kann Keine Prüfung Der Phasenverschiebung Durchgeführt
Phasenverschiebung nicht durchgeführt werden und Das SC480 ist mit allen Fieldpiece-Zubehörköpfen auf der oberen Anzeige wird „Err“ (Fehler) angezeigt. kompatibel. Mit Zubehörköpfen von Fieldpiece lassen sich 2 Nach Abschluss der Prüfung der Phasenverschiebung alle verfügbaren Parameter messen, und der Messwert auf die Taste „SELECT“... -
Seite 15: Funktioniert Mit Job Link® System
Funkreichweite: bis zu 35 m (115 Fuß) bei freier Sichtlinie. Reichweite • SRS3 Drahtlose Kältemittelwaage verringert sich durch Hindernisse. Alle Optionen des Job Link® Systems finden Sie auf www.fieldpiece-europe.com. Funkfrequenz: 2,4 GHz Kompatibilität der Funkverbindung Mindestgeräte-Anforderungen: BLE 4.0-Geräte mit iOS® 7.0 oder Android™ 5.0 (aktuelle Angaben zur... -
Seite 16: Funktionen
Batteriewechsel Funktionen Wenn das Messgerät eine niedrige Batterieladung hat, Abschaltautomatik zeigt das Symbol für die Batterie an, dass diese leer ist, und blinkt für 30 Sekunden. „bAtt“ wird angezeigt und Die Abschaltautomatik oder APO schaltet das das Messgerät wird ausgeschaltet. Messgerät automatisch nach 30 Minuten Inaktivität Die Drehwahlscheibe auf „OFF“... -
Seite 17: Zertifizierungen Und Modul-Ids
Zertifizierungen Technische Daten und Modul-IDs Anzeige: duale Anzeige, Anzeigewert bis 10000 Hintergrundbeleuchtung: Blau, mit Abschaltautomatik nach 5 Minuten Bereichsüberschreitung: „OL“ oder „-OL“ wird angezeigt UL 61010-1, Dritte Auflage Messrate: 3,3 Mal pro Sekunde, nominal Null: Automatisch EN61010-1, EN61010-2-032 Betriebsumgebung: 0 °C bis 50 °C (32 °F bis 122 °F) bei <70 % relativer Feuchte Lagertemperatur: -20 °C bis 60 °C (-4 °F bis 140 °F), 0 bis 80 % relativer Feuchte EN61010-2-033, EMC EN61326-1 ( Batterie entnommen) -
Seite 18: Fcc-Erklärung
FCC-Erklärung Erklärung von Industry Canada Dieses Gerät enthält lizenzfreie Sender/Empfänger, die die Anforderungen an Dieses Gerät wurde geprüft und erfüllt die Grenzwerte für ein Digitalgerät der Klasse B die RSS(s)-Lizenzbefreiung von Innovation, Science and Economic Development gemäß Teil 15 der FCC-Richtlinien. Diese Grenzwerte sorgen für einen angemessenen Schutz Canada erfüllen. -
Seite 19: Ifetel-Erklärung
IFETEL-Erklärung Für den Betrieb dieser Ausrüstung gelten die folgenden beiden Bedingungen: Auf dieses Produkt wird ab dem Kauf von einem von Fieldpiece autorisierten (1) Dieses Gerät darf keine schädlichen Interferenzen verursachen, und (2) dieses Händler für ein Jahr eine Garantie auf Material- und Verarbeitungsmängel Gerät muss Interferenzen aufnehmen können, auch Interferenzen, die eventuell... - Seite 20 SC480 © Fieldpiece Instruments, Inc 2025; v14...
