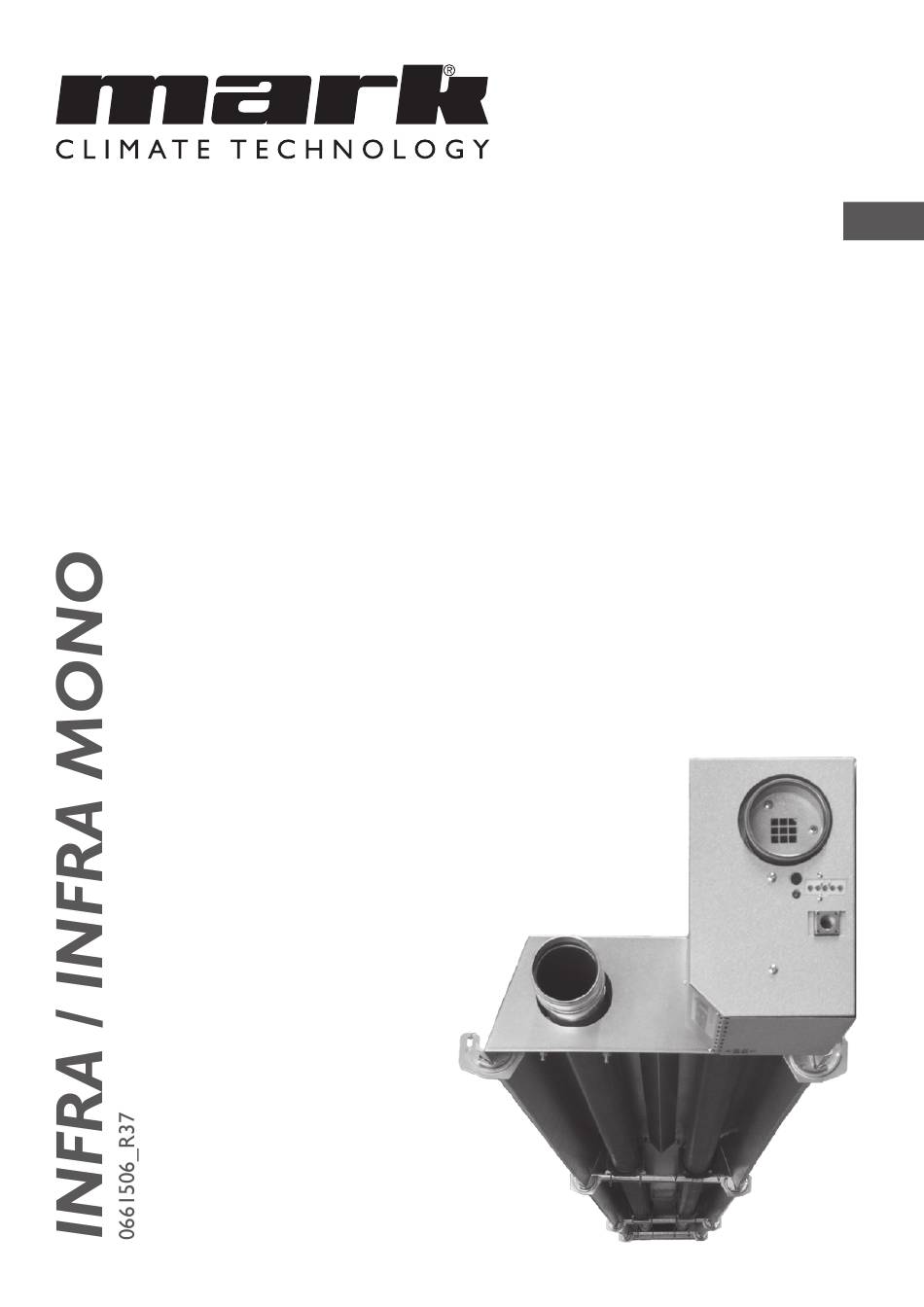

- Seite 1 Technisches Handbuch...
- Seite 3 Anhang. Alle Angaben sind in Millimeter, es sei denn es wird anders angegebenen. 1.0 Allgemein 1.1 Anwendungsbereich Der Infra Wärmestrahler erwärmt den Raum mittels eines vollautomatischen Gasbrenners mit elektrischer Zündung und vollständigem Schutz. Die Abgase werden durch die Strahlrohre geleitet, wodurch sich diese erwärmen. Aufgrund der Korrosionsgefahr können Wärmestrahler nicht in Räumen eingesetzt werden, in denen sich korrosive Dämpfe befinden.
- Seite 4 D2 Brennerdruck (H/L und M) (Stufe 1 bei H/L oder Min. Leistung bei M Type) Die technischen Daten vom Gerät finden Sie in Tabelle [1B]. Siehe hierzu folgende Erläuterungen: Gewicht Infra mit einwandigen Reflektor Haube Gewicht Infra mit doppelwandigen Reflektor Haube Typ (+) Elektrische Leistung Nominale Stromstärke (Einschaltstrom 5 x I Empfohlene Aufhängehöhe horizontal...
- Seite 5 Zubehörteile auf eine hinlänglich stabile Konstruktion unter Berücksichtigung des erforderlichen Mindestabstands. Wandkonsolen sind optional erhältlich. [2A] [2B] INFRA Der Wärmestrahler kann mit galvanisierten Ketten, wo die Kettenglieder einen Durchmesser von mindestens 4 mm haben und mit Drahtstangen mit gutem Rostschutz mit einem Durchmesser von 10 mm versehen sind, oder geprüfte Stahlseile auf gehangen werden.
- Seite 6 2.2 Anbringen der Abgasableitung und der Verbrennungsluftzufuhr Das Gerät hat nur eine CE-Zulassung in Kombination mit dem gelieferten Abgassystem. Das Abgassystem umfasst: Dach- und Wanddurchführung, Verlängerungen und Bögen. Aus der Tabelle [4] können Sie entnehmen, welche Anbauteile für welchen Gerätetyp verwendet werden können.
- Seite 7 Abgasleitung Zubehör Anmerkung zur Montage Gerätetyp Ø Bestellnr. Ø Bestellnr. Dachdurchführung Aluminium Das Abgasrohr Verlängerung muss in Alu- L=500 minium oder Edelstahl ausge- 10-3/20-6/ 5990556 5990727 führt sein. 30-6/30-9/ Die Zuluftleitung 30-12 Mono kann sowohl in 40-9/50-12/ 5990560 5990728 Edelstahl, Alu- 50-18 Mono minium oder Aluminium...
- Seite 8 Wanddurchführung Abgasleitung Das Abgasrohr muss in Alu- Aluminium 10-3/20-6/ 80/125 5990579 minium oder Verlängerung 30-6/30-9/ Edelstahl ausge- L=500 30-12 Mono führt sein. 5990727 40-9/50-12/ 100/150 5990583 Die Zuluftleitung 50-18 Mono 5990728 kann sowohl in Aluminium Edelstahl, Alu- C13++ Verlängerung minium oder L=1000 Kunststoff (PE) 5990732...
- Seite 9 Dachdurchführung Edelstahl Das Abgasrohr Verlängerung muss in Alu- L=1000 minium oder Edelstahl ausge- 5990202 führt sein. 10-3/20-6/ 80/125 5990556 5990212 Die Zuluftleitung 30-6/30-9/ kann sowohl in 30-12 Mono Edelstahl, Alu- 40-9/50-12/ 100/150 5990560 5990222 minium oder 50-18 Mono Kunststoff (PE) Edelstahl ausgelegt wer- Bogen 45°...
- Seite 10 Dachdurchführung Verbrennungs- luft 10-3/20-6/ 80/125 5990556 Eddelstahl oder 30-6/30-9/ Aluminium Ver- 30-12 Mono längerungsrohr (siehe oben) 40-9/50-12/ 100/150 5990560 ODER 50-18 Mono In Kombination mit Verlängerung PE Wanddurchführung (Kunststoff) L=500 10-3/20-6/ 5990511 5989205 30-6/30-9/ 30-12 Mono 40-9/50-12/ 5990512 5989206 50-18 Mono ODER Verlängerung PE (Kunststoff)
- Seite 11 Beim Anschließen der Gasleitung darf kein Drehmoment auf die interne Verbindung des Brenners ausgeübt werden. Der flexible Gasschlauch sollte so installiert werden, dass die folgende Ausdehnung ausgeglichen werden kann: Infra 10-3 : 30 mm Infra 30-9 + 40-9 : 50 mm Infra 15-5 : 40 mm Infra 50-12 : 50 mm...
- Seite 12 2.4 Elektrischer Anschluss [10] Die Installation hat den geltenden landesweiten und/oder örtlichen Bestimmungen zu entsprechen und ist mit einer Schmelzsicherung von max. 16 A zu sichern. Sorgen Sie für eine passende Anschlussgruppe mit Hauptsicherung. Das elektrische Schema des jeweiligen Geräts findet sich in Kapitel 7 und 8 dieser Anleitung.
- Seite 13 bis der entsprechende Druck erreicht ist. Angaben zum entsprechenden Düsendruck finden sich in Tabelle [1A]. ACHTUNG! Nach der Messung muss der Messnippel (A) wieder zugedreht werden. Kontrollieren Sie die Abgaswerte (CO ; max Abgastemp.). Ebenfalls in Tabelle [1C]. Abgastemperatur immer als dT messen: Abgastemperatur - Verbrennungslufttemperatur. 3.5 Überprüfung des Vordrucks Sorgen Sie dafür, dass das Gerät während der Überprüfung nicht über das Raumthermostat ausgeschaltet wird.
- Seite 14 *Reinigung Verbrennungsluftventilator: Vor dem Reinigen des Verbrennungsluftventilators ist der elektrische Hauptschalter auszuschalten und der Gasabsperrhahn zu schließen. Durch Losschrauben des Verbrennungsluftventilators Abb. [14] im Anhang können das Ventilatorrad sowie das Schneckengehäuse mit einer Bürste und / oder einer Luftdüse gereinigt werden. Im Falle einer Ablösung des Lüfters sollte die ursprüngliche Restriktions und Anschlussflansch übertragen werden.
- Seite 15 6.0 Störungsdiagramm Flamme wird durch Liegt am Stecker X1 Überprüfen Sie Bleibt die Flamme Geht das Gerät auf ein unsachgemäß an den Klemmen L Wärmeanforderung / Störung? Nein Nein Nein montiertes oder und N 230V an? Sicherung ungeeignetes Abgas- system erstickt Wurde Phase (L1) Ist das Gerät Liegt nach der...
- Seite 16 7.0 Elektrisches Schema Hoch / Tief...
- Seite 17 8.0 Elektrisches Schema Ein / Aus...
- Seite 18 9.0 Anleitung zu Befestigung der leitungen [15]...
- Seite 20 INFRA 10-3 3413 +/++ 239 2507 3413 2507 3413 2507 INFRA 15-5 4860 1061 2788 4860 +/++ 239 1061 2788 4860 1061 2788 6275 2785 2504 6275 INFRA 20-6 2785 2504 +/++ 239 6275 2785 2504 6373 2847 2453 6373...
- Seite 21 2504 6373 6275 2785 2504 2453 2847 +/++ 276 6373 2847 2453 6373 9301 2420 2453 2847 2930 2845 INFRA 30-9, 40-9 1/2” +/++ 276 9301 2420 2845 2930 1/2” 9301 12201 2420 2930 2845 2370 2885 2895 2910 1/2”...
- Seite 22 INFRA mono 30-12, 50-18 Aufhängepunkt 12097 2815 2790 2995 2765 5395 17750 2810 2763 2990 2770 2895 2750 [1A] Nominale Gasver- Brennerdruck Nominale Gasver- Brennerdruck Belastung brauch Belastung brauch H/L, M H/L, M m3/h mbar mbar m3/h mbar mbar INFRA 10-3...
- Seite 23 [1B] L [2B] Gewicht Gewicht Elek- Nomi- Empfoh- Emp- Düsen- Düsen- Durch- Mindest Schall- Infra mit Infra mit trische nale lende fohlene durch- durch- messer Aufhän- pegel einwan- doppel- Leistung Strom- Aufhän- Aufhän- messer messer Gasan- gehöhe in 5m diger wandi- stärke...
- Seite 24 [1C]...
- Seite 25 [2A] INFRA 10, 15, 20 INFRA 30, 40, 50 INFRA mono 30, 50 [2B]...
- Seite 26 INFRA INFRA MONO [4] A...
- Seite 27 Abgasführung Dach Raumluftabhängig B23 Rev 01.2016 [5] B23 INFRA 10-3 / 15-5 / 20-6 INFRA 10-3, 15-5, 20-6 *) Längenelemente müssen bauseits auf das benötigte Maß gebracht werden. 0063 12 Das Luft Abgas System muss ausreichend an Gebäudeteile wie zum Beispiel Decken, Träger oder Wände befestigt werden.
- Seite 28 Abgasführung Dach Raumluftabhängig B23 Rev 01.2016 INFRA 30-6, 30-9 [5] B23 INFRA 30-6 / 30-9 *) Längenelemente müssen bauseits auf das benötigte Maß gebracht werden. 0063 12 Das Luft Abgas System muss ausreichend an Gebäudeteile wie zum Beispiel Decken, Träger oder Wände befestigt werden.
- Seite 29 Abgasführung Dach Raumluftabhängig B23 Rev 01.2016 INFRA 40-9, 50-12 [5] B23 INFRA 40-9 / 50-12 *) Längenelemente müssen bauseits auf das benötigte Maß gebracht werden. 0063 12 Das Luft Abgas System muss ausreichend an Gebäudeteile wie zum Beispiel Decken, Träger oder Wände befestigt werden.
- Seite 30 Abgasführung Wand Raumluftunabhängig C13 Rev 01.2016 INFRA 10-3, 15-5, 20-6 [6] C13 INFRA 10-3 / 15-5 / 20-6 NUR MIT GENEHMIGUNG DES SCHORNSTEINFEGERS! NUR MIT GENEMIGUNG DES SCHORNSTEINFEGERS! *) Längenelemente müssen bauseits auf das benötigte Maß gebracht werden. **) Mit einem leichtem Gefälle montieren.
- Seite 31 Abgasführung Wand Raumluftunabhängig C13 Rev 01.2016 INFRA 30-6, 30-9 [6] C13 INFRA 30-6 / 30-9 NUR MIT GENEMIGUNG DES SCHORNSTEINFEGERS! NUR MIT GENEHMIGUNG DES SCHORNSTEINFEGERS! *) Längenelemente müssen bauseits auf das benötigte Maß gebracht werden. **) Mit einem leichtem Gefälle montieren.
- Seite 32 Abgasführung Wand Raumluftunabhängig C13 Rev 01.2016 INFRA 40-9, 50-12 [6] C13 INFRA 40-9 / 50-12 NUR MIT GENEHMIGUNG DES SCHORNSTEINFEGERS! NUR MIT GENEMIGUNG DES SCHORNSTEINFEGERS! *) Längenelemente müssen bauseits auf das benötigte Maß gebracht werden. **) Mit einem leichtem Gefälle montieren.
- Seite 33 Abgasführung Wand Raumluftunabhängig C13 Rev 01.2016 INFRA 10-3, 15-5, 20-6 (++) [6] C13++ INFRA 10-3 / 15-5 / 20-6 NUR MIT GENEHMIGUNG DES SCHORNSTEINFEGERS! NUR MIT GENEMIGUNG DES SCHORNSTEINFEGERS! *) Längenelemente müssen bauseits auf das benötigte Maß gebracht werden. **) Mit einem leichtem Gefälle montieren.
- Seite 34 Abgasführung Wand Raumluftunabhängig C13 Rev 01.2016 INFRA 30-6, 30-9 (++) [6] C13++ INFRA 30-6 / 30-9 NUR MIT GENEHMIGUNG DES SCHORNSTEINFEGERS! NUR MIT GENEMIGUNG DES SCHORNSTEINFEGERS! *) Längenelemente müssen bauseits auf das benötigte Maß gebracht werden. **) Mit einem leichtem Gefälle montieren.
- Seite 35 Abgasführung Wand Raumluftunabhängig C13 Rev 01.2016 INFRA 40-9, 50-12 (++) [6] C13++ INFRA 40-9 / 50-12 NUR MIT GENEMIGUNG DES SCHORNSTEINFEGERS! NUR MIT GENEHMIGUNG DES SCHORNSTEINFEGERS! *) Längenelemente müssen bauseits auf das benötigte Maß gebracht werden. **) Mit einem leichtem Gefälle montieren.
- Seite 36 Abgasführung Dach Raumluftunabhängig C33 Rev 01.2016 [7] C33 INFRA 10-3 / 15-5 / 20-6 INFRA 10-3, 15-5, 20-6 *) Längenelemente müssen bauseits auf das benötigte Maß gebracht werden. 0063 12 Das Luft Abgas System muss ausreichend an Gebäudeteile wie zum Beispiel Decken, Träger oder Wände befestigt werden.
- Seite 37 Abgasführung Dach Raumluftunabhängig C33 Rev 01.2016 [7] C33 INFRA 30-6 / 30-9 INFRA 30-6, 30-9 *) Längenelemente müssen bauseits auf das benötigte Maß gebracht werden. 0063 12 Das Luft Abgas System muss ausreichend an Gebäudeteile wie zum Beispiel Decken, Träger oder Wände befestigt werden.
- Seite 38 Abgasführung Dach Raumluftunabhängig C33 Rev 01.2016 INFRA 40-9, 50-12 [7] C33 INFRA 40-9 / 50-12 0063 12 *) Längenelemente müssen bauseits auf das benötigte Maß gebracht werden. Das Luft Abgas System muss ausreichend an Gebäudeteile wie zum Beispiel Decken, Träger oder Wände befestigt werden.
- Seite 39 Abgasführung Dach Raumluftunabhängig C33 Rev 01.2016 INFRA 10-3, 15-5, 20-6 (++) [7] C33++ INFRA 10-3 / 15-5 / 20-6 0063 12 *) Längenelemente müssen bauseits auf das benötigte Maß gebracht werden. Das Luft Abgas System muss ausreichend an Gebäudeteile wie zum Beispiel Decken, Träger oder Wände befestigt werden.
- Seite 40 Abgasführung Dach Raumluftunabhängig C33 Rev 01.2016 INFRA 30-6, 30-9 (++) [7] C33++ INFRA 30-6 / 30-9 0063 12 *) Längenelemente müssen bauseits auf das benötigte Maß gebracht werden. Das Luft Abgas System muss ausreichend an Gebäudeteile wie zum Beispiel Decken, Träger oder Wände befestigt werden.
- Seite 41 Abgasführung Dach Raumluftunabhängig C33 Rev 01.2016 [7] C33++ INFRA 40-9 / 50-12 INFRA 40-9, 50-12 (++) 0063 12 *) Längenelemente müssen bauseits auf das benötigte Maß gebracht werden. Das Luft Abgas System muss ausreichend an Gebäudeteile wie zum Beispiel Decken, Träger oder Wände befestigt werden.
- Seite 42 Abgasführung Außenwand Raumluftunabhängig C53 [8] C53 INFRA 10-3 / 15-5 / 20-6 Rev 01.2016 INFRA 10-3, 15-5, 20-6 *) Längenelemente müssen bauseits auf das benötigte Maß gebracht werden. 0063 12 Das Luft Abgas System muss ausreichend an Gebäudeteile wie zum Beispiel Decken, Träger oder Wände befestigt werden.
- Seite 43 [8] C53 INFRA 30-6 / 30-9 Abgasführung Außenwand Raumluftunabhängig C53 Rev 01.2016 INFRA 30-6, 30-9 *) Längenelemente müssen bauseits auf das benötigte Maß gebracht werden. 0063 12 Das Luft Abgas System muss ausreichend an Gebäudeteile wie zum Beispiel Decken, Träger oder Wände befestigt werden.
- Seite 44 [8] C53 INFRA 40-9 / 50-12 Abgasführung Außenwand Raumluftunabhängig C53 Rev 01.2016 INFRA 40-9, 50-12 *) Längenelemente müssen bauseits auf das benötigte Maß gebracht werden. 0063 12 Das Luft Abgas System muss ausreichend an Gebäudeteile wie zum Beispiel Decken, Träger oder Wände befestigt werden.
- Seite 45 50 18 020...
- Seite 46 [10]...
- Seite 47 [11] 06 08 054 Infra 06 08 095 Infra H/L, M 06 08 097...
- Seite 48 [12] 06 25 380 [13] 06 07 604...
- Seite 49 [14] Type G20/G25 G30/G31 10-3 31 03 550 31 03 550 15-5 31 03 551 31 03 551 20-6 31 03 553 31 03 553 30-6 31 03 552 31 03 552 30-9 31 03 552 31 03 552 40-9 31 03 555 31 03 556 50-12...
- Seite 50 [15]...
- Seite 52 FAX +31 (0)598 624584 TELEFAX +49 (0)2822 97728-10 info@mark.nl info@mark.de www.mark.nl www.mark.de MARK EIRE BV MARK POLSKA Sp. z o.o COOLEA, MACROOM UL. JASNOGÓRSKA 27 CO. CORK 42-202 CZĘSTOCHOWA (POLSKA) P12 W660 (IRELAND) PHONE +48 34 3683443 PHONE +353 (0)26 45334...
