Mark INFRA Technisches Handbuch Seite 43

[8] C53 INFRA 30-6 / 30-9

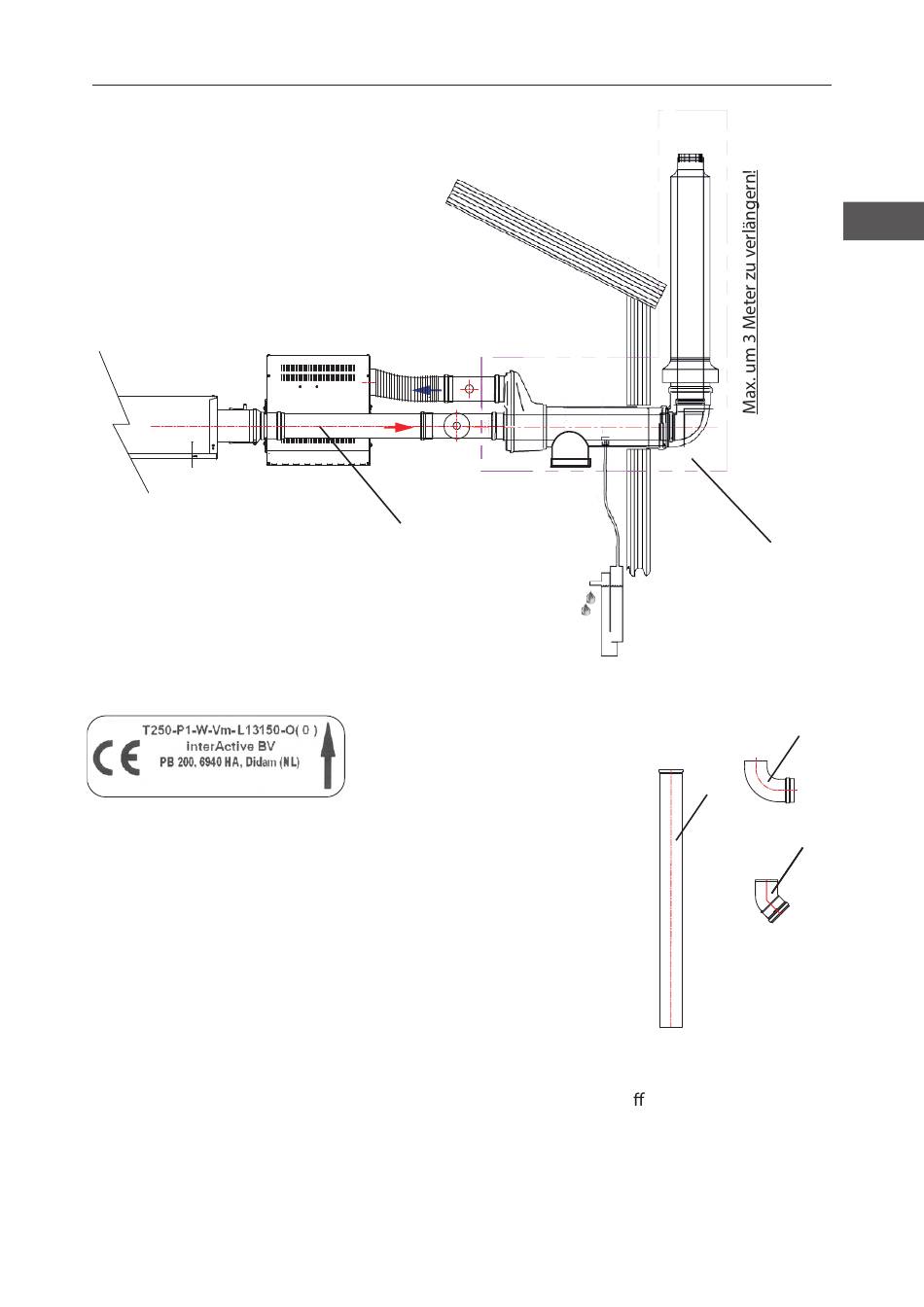

Abgasführung Außenwand Raumluftunabhängig C53
*) Längenelemente müssen bauseits auf das benötigte Maß gebracht werden.
0063 12
Das Luft Abgas System muss ausreichend an Gebäudeteile wie zum
Beispiel Decken, Träger oder Wände befestigt werden.
Das Abstützen der Abgasanlage auf dem Dunkelstrahler ist nicht zulässig.
Die Rohr-Verbindungen zwischen LAS und Strahler sind bauseits zu
fixieren.
Pos. Artikelnr. Beschreibung
1 0703100 Zuluft / Abgassystem über Außenwand
2 5990727 Satz (2 Stk.) Zuluft / Abgasrohr D= 80 mm L= 500 mm
2a 5990732 Satz (2 Stk.) Zuluft / Abgasrohr D= 80 mm L= 1000 mm
3 5990739 Satz T-Stück mit Schauloch, Paßstück mit Messö nung D= 80 mm
4 5990733 Satz (2 Stk.) Zuluft / Abgasbogen 90° D= 80 mm
4a 5990734 Satz (2 Stk.) Zuluft / Abgasbogen 45° D= 80 mm
5 5018047 flexibler Anschlussschlauch D= 80 mm für Frischluftansaugung
INFRA 30-6, 30-9
2*
MARK Deutschland GmbH
Max - Planck - Straße 16, 46446 Emmerich
Telefon: 02822 / 97728-0 Fax:02822 / 97728-10
info@mark.de
2a*
www.mark.de
Rev 01.2016
DE
1
4
4a
43
