Inhaltszusammenfassung für Mark Infra Mono

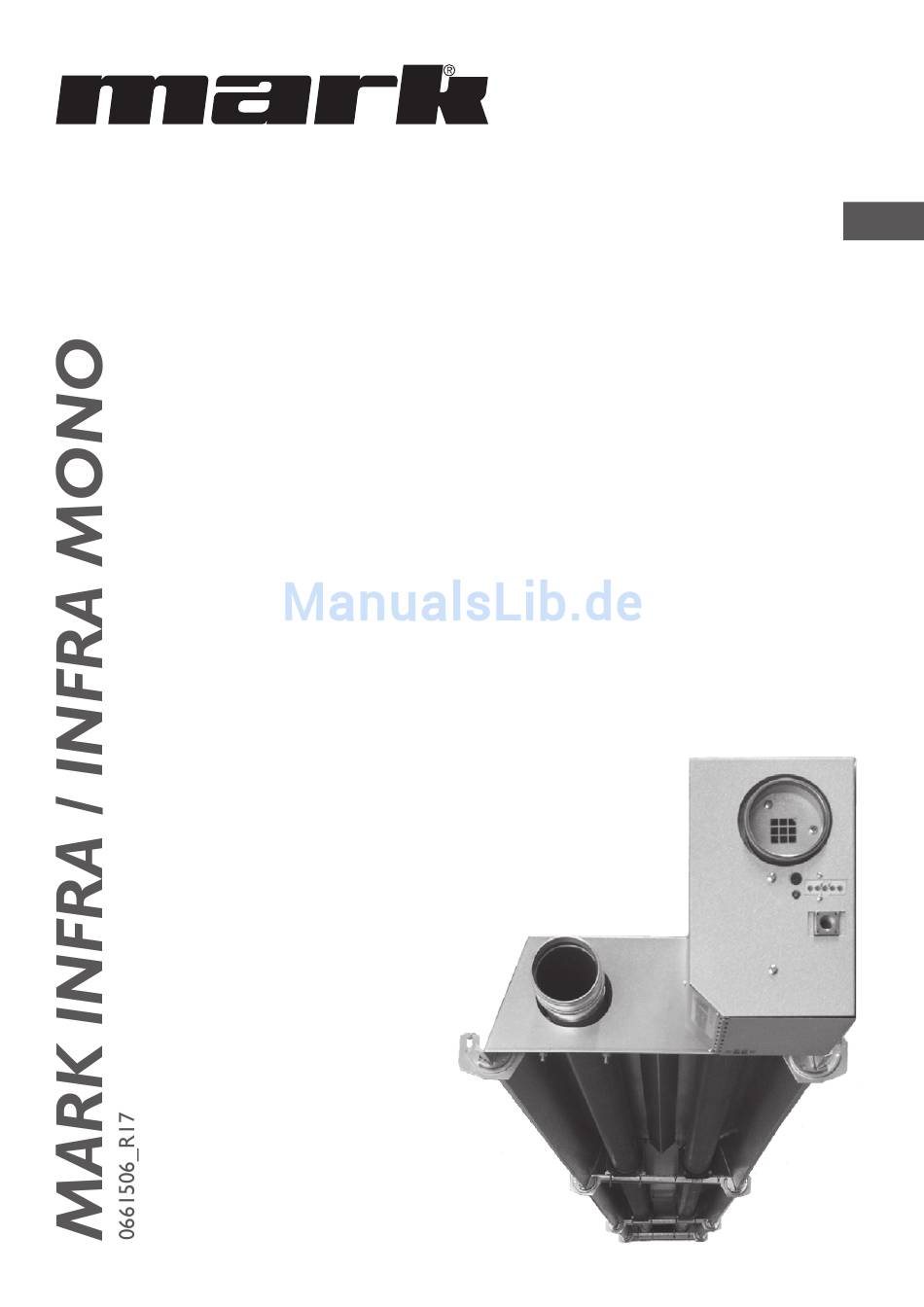

  • Seite 1 Technisches Handbuch...
  • Seite 3 Lesen Sie sich dieses Dokument sorgfältig durch, bevor Sie mit der Installation des Gerätes beginnen Warnhinweis Eine unsachgemäß ausgeführte Installation, Inbetriebnahme, Änderung, Reparatur oder Inspektion kann zu Materialschäden, Verletzungen oder einer Explosion führen. Sämtliche Arbeiten haben durch qualifizierte Fachkräfte zu erfolgen. Fehler und Mängel, die auf Nichtbeachtung des Technischen Handbuches, unsachgemäße Bedienung und Beanspruchung, sowie auf fehlerhaften Einbau zurückzuführen sind, unterliegen nicht der Gewährleistung.
  • Seite 4 Alle Gerätetypen sind in derTabelle [1A] aufgeführt. Siehe die folgende Legende. Nominale Leistung Nominale Belastung (Unterwert) Gasverbrauch (m³/ hs) D1 Brennerdruck (H) (Stufe 2) D2 Brennerdruck (H/L und M) (Stufe 1 bei H/L oder Min. Leistung bei M Type) Die technischen Daten vom Gerät finden Sie in Tabelle [1B]. Siehe hierzu folgende Erläuterungen: Gewicht Infra mit einwandigen Reflektor Haube Gewicht Infra mit doppelwandigen Reflektor Haube Typ (+) Elektrische Leistung...
  • Seite 5: Aufstellen Des Geräts

    Abgassystem Verbrennungsluftzufuhrleitungen und Abgasableitungen sollten möglichst wenige Krümmungen aufweisen. Im Allgemeinen ist der Widerstand auf ein Minimum zu begrenzen und ist in jedem Fall derselbe Durchmesser über die gesamte Strecke beizubehalten. Die Abgasleitung darf nicht am Wärmestrahler abgestützt werden, sondern ist vielmehr zweckmäßig aufzuhängen! Wenn die Abgasableitung entlang oder durch brennbare Wände oder Böden geführt wird, ist die entsprechende Brandschutzverordnung einzuhalten.
  • Seite 6 2.2 Anbringen der Abgasableitung und der Verbrennungsluftzufuhr Bringen Sie das System an und befestigen Sie dieses entsprechend den Installationsvorschriften des Abgassystems. Sorgen Sie für einen guten und dichten Anschluss an das Gerät. Zum Ausgleich der unterschiedlichen Ausdehnung ist in der Verbrennungsluftzufuhr ein flexibler Anschlussschlauch zu integrieren.
  • Seite 7 Aus der folgenden Tabelle ist ersichtlich, welcher Abgasableitungstyp für den jeweiligen Gerätetyp anzuwenden ist. A [4] B23 [5] C13 [6] C33 [7] C53 [8] 10-3 √ √ √ √ √ 15-5 √ √ √ √ √ 20-6 √ √ √ √...
  • Seite 8 2.3 Gasanschluss Die Installation der Gasleitung und des Gashahns hat den geltenden lokalen und/oder nationalen Vorschriften zu entsprechen. Der Gashahn hat sich innerhalb der Reichweite des Geräts zu befinden [11]. Bei einem Druck der Anschlussleitung über 60 mbar ist dieser Gashahn abzusperren. Setzen Sie bei möglicher Schmutzzufuhr im Zweifelsfall einen Gasfilter ein.
  • Seite 9 3.2 Kontrollarbeiten – Schalten Sie den elektrischen Hauptschalter aus. – Stellen Sie das Raumthermostat auf Mindesttemperatur ein. – Öffnen Sie den Gasabsperrhahn und entlüften Sie anschließend die Gasleitungen sorgfältig und überprüfen Sie diese auf Undichtigkeit. Machen Sie auf keinen Fall ein offenes Feuer! –...
  • Seite 10: Wartung

    4.0 Wartung 4.1 Allgemein Die Wartung am Gerät hat mindestens einmal pro Jahr zu erfolgen, im Bedarfsfall häufiger. Wenden Sie sich bei Fragen zur Wartung an einen qualifizierten Installateur. Bei der Durchführung der Wartungsarbeiten ist das Gerät für längere Zeit außer Betrieb zu nehmen. Achten Sie auf die Einhaltung aller Sicherheitsvorschriften.
  • Seite 11: Beschreibung Der Bestandteile

    5.0 Beschreibung der Bestandteile Defekte Bauteile dürfen ausschließlich durch Originalteile des Herstellers ersetzt werden. 5.1 Gaskombiblock [11] Über den Gaskombiblock wird der Brennerdruck geöffnet und geregelt. Der maximale Vordruck beträgt 60 mbar. Brennervordruck Gasvordruck Stellschraube Brennerdruck an/aus Abdeckkappe Stellschraube Brennerdruck tief Stellschraube Brennerdruck hoch 5.2 Zündelektrode [12] Diese Sicherungsart nutzt die elektrische Leitfähigkeit der Flamme.
  • Seite 12 6.0 Störungsdiagramm Flamme wird durch Liegt am Stecker X1 Überprüfen Sie Bleibt die Flamme Geht das Gerät auf ein unsachgemäß an den Klemmen L Wärmeanforderung / Störung? Nein Nein Nein montiertes oder und N 230V an? Sicherung ungeeignetes Abgas- system erstickt Wurde Phase (L1) Ist das Gerät Liegt nach der...
  • Seite 13 7.0 Elektrisches Schema Hoch / Tief...
  • Seite 14: Elektrisches Schema Ein / Aus

    8.0 Elektrisches Schema Ein / Aus...
  • Seite 15: Anleitung Zu Befestigung Der Leitungen

    9.0 Anleitung zu Befestigung der leitungen [15]...
  • Seite 16 INFRA 10-3 3413 2507 3413 2507 3413 2507 INFRA 15-5 4860 1061 2788 4860 1061 2788 4860 1061 2788 6275 2785 2504 6275 INFRA 20-6 2785 2504 6275 2785 2504 6373 2847 2453 6373 2453 2847 6373 2453 2847 ophangpunt 9301 Aufhängepunkt suspension point...
  • Seite 17 6275 INFRA 30-6 2785 2504 6275 6373 2785 2504 2453 2847 6373 2847 2453 6373 9301 2453 2847 INFRA 30-9, 40-9 2420 2845 2930 1/2” 9301 2420 2845 2930 1/2” 9301 2420 2930 2845 12201 1/2” 2370 2885 2895 2910 INFRA 50-12 12201 2370...
  • Seite 18 INFRA mono 30-12, 50-18 12097 5395 2815 2790 2995 2765 17750 2810 2763 2990 2770 2895 2750 ophangpunt Aufhängepunkt suspension point point de suspension...
  • Seite 19 [1A] H/L, M H/L, M m3/h mbar mbar m3/h mbar mbar INFRA 10-3 10,0 11,0 10,0 16,0 10,5 INFRA 15-5 12,7 14,0 11,0 12,7 14,0 16,0 10,5 INFRA 20-6 16,3 18,0 11,0 16,3 18,0 16,0 11,0 INFRA 30-6 25,2 28,0 11,5 25,2 28,0...
  • Seite 20 [1C]...
  • Seite 21 [2A] INFRA 10, 15, 20 INFRA 30, 40, 50 INFRA mono 30, 50 [2B]...
  • Seite 22 INFRA INFRA MONO [4] A...
  • Seite 23 [5] B23 Ø80 Ø100...
  • Seite 24 [6] C13 Ø80 Ø100 [6] C13++ Ø80 Ø100...
  • Seite 25 [7] C33 Ø80 Ø100 [7] C33++ Ø80 Ø100...
  • Seite 26 [8] C53 80 Ø 07 03 100 100 Ø 07 03 101 Ø80 Ø100 50 18 020...
  • Seite 27 [10]...
  • Seite 28 [11] 06 08 054 Infra 06 08 095 Infra H/L, M 06 08 097...
  • Seite 29 [12] 06 25 380 [13] 06 07 604...
  • Seite 30 [14] Type G20/G25 G30/G31 10-3 31 03 550 31 03 550 15-5 31 03 551 31 03 551 20-6 31 03 553 31 03 553 30-6 31 03 552 31 03 553 30-9 31 03 552 31 03 553 40-9 31 03 555 31 03 556 50-12...
  • Seite 31 [15]...
  • Seite 36 FAX +31 (0)598 624584 TELEFAX +49 (0)2822 97728-10 info@mark.nl info@mark.de www.mark.nl www.mark.de MARK EIRE BV MARK POLSKA Sp. z o.o COOLEA, MACROOM UL. KAWIA 4/16 CO. CORK 42-200 CZE ˛STOCHOWA (POLSKA) P12 W660 (IRELAND) PHONE +48 34 3683443 PHONE +353 (0)26 45334...
