Mark INFRA Technisches Handbuch Seite 37

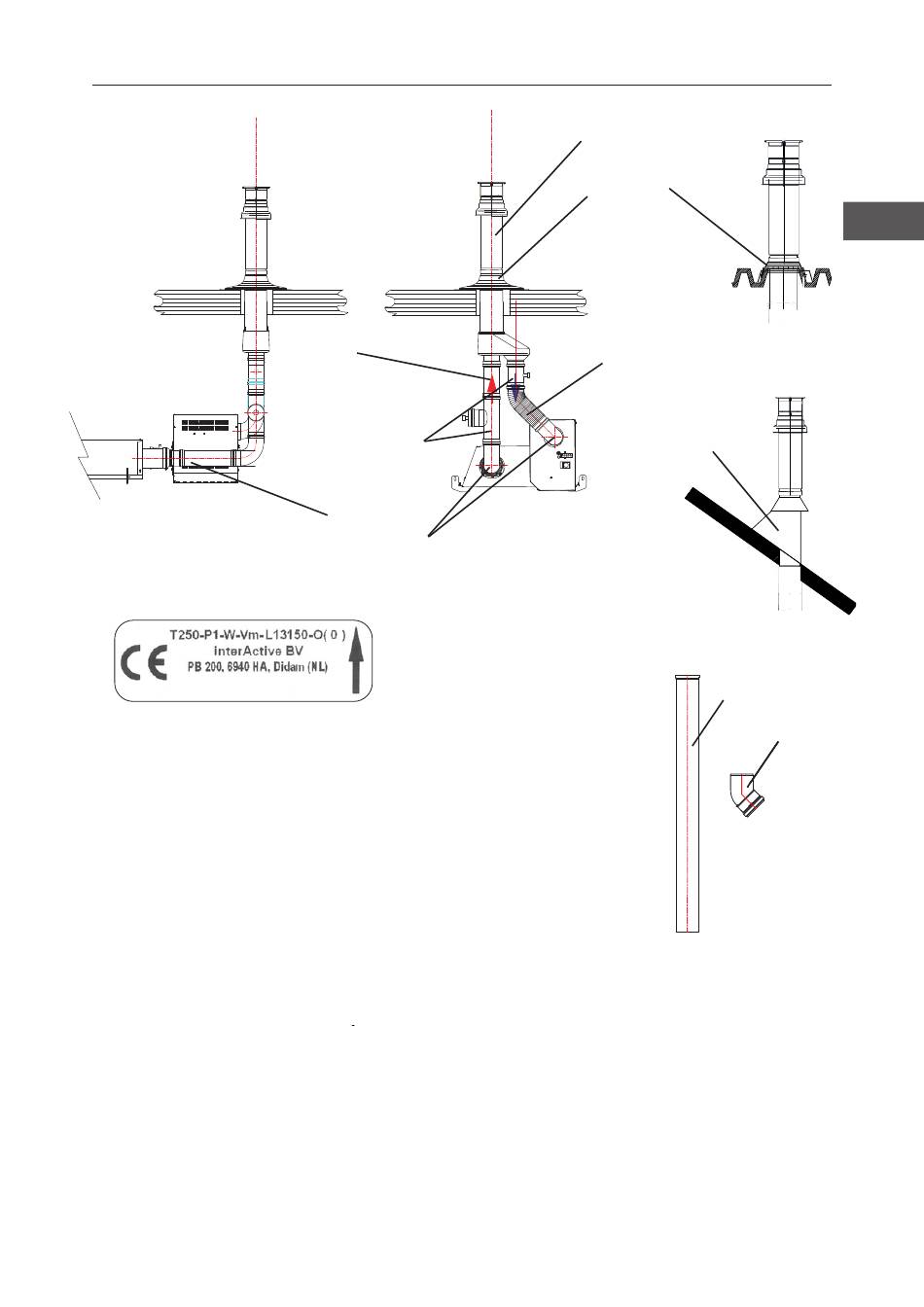

Abgasführung Dach Raumluftunabhängig C33
[7] C33 INFRA 30-6 / 30-9
*) Längenelemente müssen bauseits auf das benötigte Maß gebracht werden.
0063 12
Das Luft Abgas System muss ausreichend an Gebäudeteile wie zum
Beispiel Decken, Träger oder Wände befestigt werden.
Das Abstützen der Abgasanlage auf dem Dunkelstrahler ist nicht zulässig.
Die Rohr-Verbindungen zwischen LAS und Strahler sind bauseits zu
fixieren.
Pos. Artikelnr.
1 5990556
2 0540927
3 0705000
4 0540807
5 5990727
5a 5990732
6 5990739
7 5990733
7a 5990734
8 5018047
INFRA 30-6, 30-9
5*
6
5*
7
Beschreibung
Zuluft / Abgasführung über Dach D= 80 mm
Flachdachklebeplatte für 5990556
Klebeplatte für Dachneigung verstellbar 20°- 45°
Welldachmanschette 4"-7"
Satz (2 Stk.) Zuluft / Abgasrohr D= 80 mm L= 500 mm
Satz (2 Stk.) Zuluft / Abgasrohr D= 80 mm L= 1000 mm
Satz T-Stück mit Schauloch, Paßstück mit Messöffnung D= 80 mm
Satz (2.Stk.) Zuluft / Abgasbogen 90° D= 80 mm
Satz (2.Stk.) Zuluft / Abgasbogen 45° D= 80 mm
flexibler Anschlussschlauch D= 80 mm für Frischluftansaugung
MARK Deutschland GmbH
Max - Planck - Straße 16, 46446 Emmerich
Telefon: 02822 / 97728-0 Fax:02822 / 97728-10
info@mark.de
1
4
2
8
3
5a*
www.mark.de
Rev 01.2016
DE
7a 7a
