Mark INFRA Technisches Handbuch Seite 40

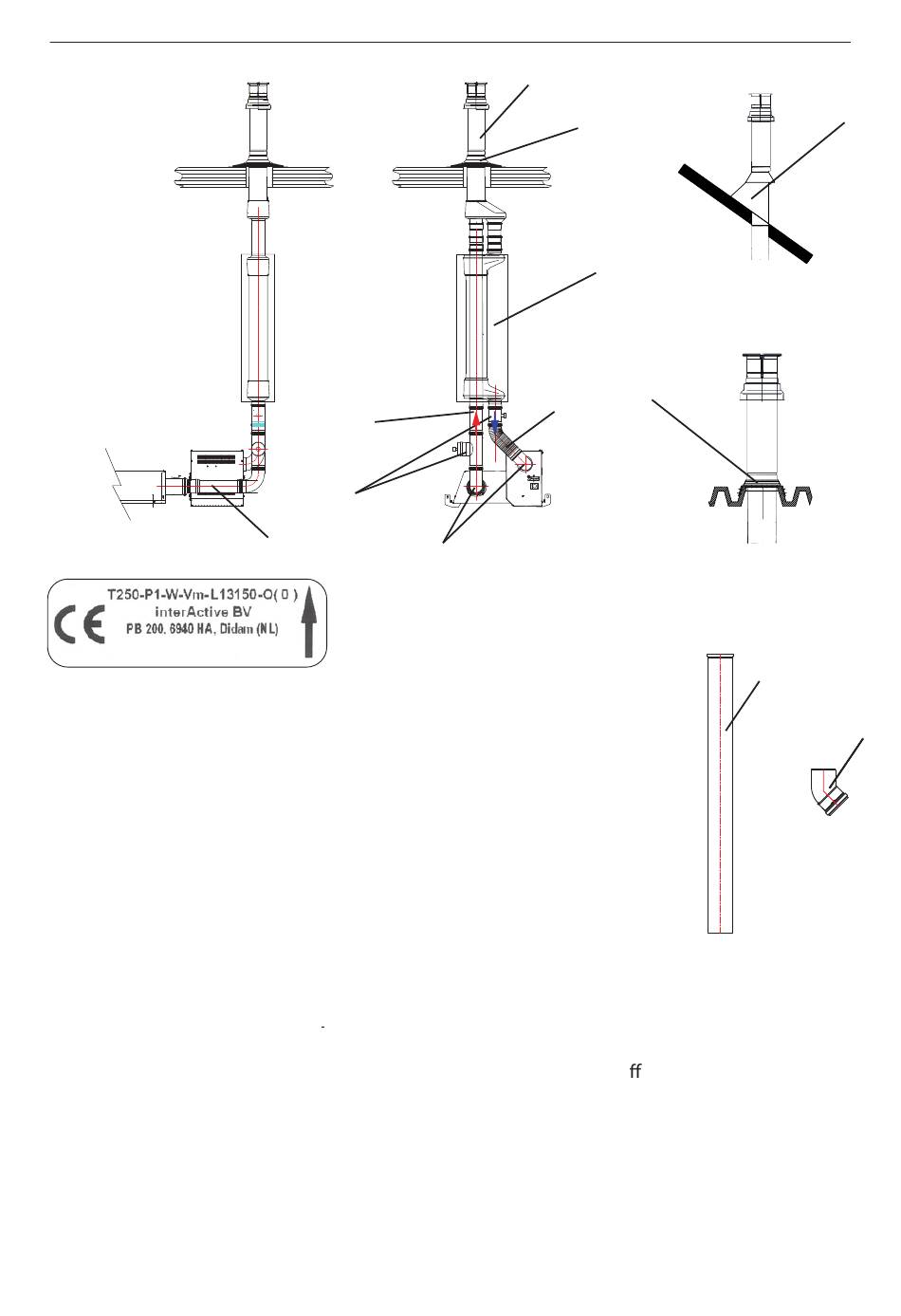

Abgasführung Dach Raumluftunabhängig C33
[7] C33++ INFRA 30-6 / 30-9
0063 12
*) Längenelemente müssen bauseits auf das benötigte Maß gebracht werden.
Das Luft Abgas System muss ausreichend an Gebäudeteile wie zum
Beispiel Decken, Träger oder Wände befestigt werden.
Das Abstützen der Abgasanlage auf dem Dunkelstrahler ist nicht zulässig.
Die Rohr-Verbindungen zwischen LAS und Strahler sind bauseits zu
fixieren.
Pos. Artikelnr.
1 5990556
2 0540927
3 0705000
4 0540807
5 5990520
6 5990727
6a 5990732
7 5990739
8 5990733
8a 5990734
9 5018047
40
INFRA 30-6, 30-9 (++)
6*
7
6*
Beschreibung
Zuluft / Abgasführung über Dach D= 80 mm
Flachdachklebeplatte für 5990556
Klebeplatte für Dachneigung verstellbar 20°- 45°
Welldachmanschette 4"-7"
Abgaskühler D= 80 mm
Satz (2 Stk.) Zuluft / Abgasrohr D= 80 mm L= 500 mm
Satz (2 Stk.) Zuluft / Abgasrohr D= 80 mm L= 1000 mm
Satz T-Stück mit Schauloch, Paßstück mit Messö nung D= 80 mm
Satz (2.Stk.) Zuluft / Abgasbogen 90° D= 80 mm
Satz (2.Stk.) Zuluft / Abgasbogen 45° D= 80 mm
flexibler Anschlussschlauch D= 80 mm für Frischluftansaugung
MARK Deutschland GmbH
Max - Planck - Straße 16, 46446 Emmerich
Telefon: 02822 / 97728-0 Fax:02822 / 97728-10
info@mark.de
1
2
9
8
www.mark.de
5
4
6a*
Rev 01.2016
3
8a
