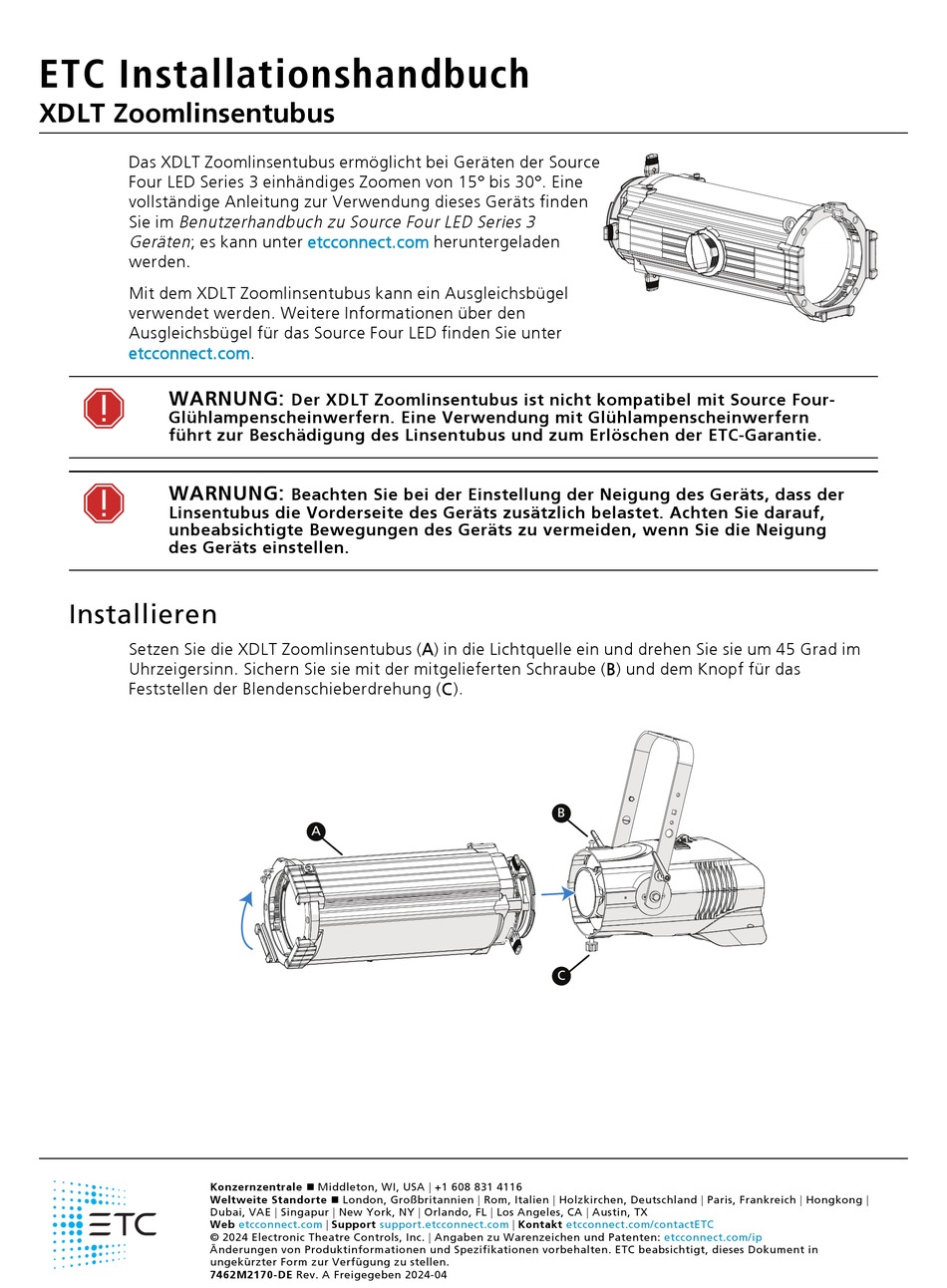

ETC XDLT Installationshandbuch

ETC Installationshandbuch
XDLT Zoomlinsentubus
Das XDLT Zoomlinsentubus ermöglicht bei Geräten der Source
Four LED Series 3 einhändiges Zoomen von 15° bis 30°. Eine
vollständige Anleitung zur Verwendung dieses Geräts finden
Sie im Benutzerhandbuch zu Source Four LED Series 3
Geräten ; es kann unter
werden.
Mit dem XDLT Zoomlinsentubus kann ein Ausgleichsbügel
verwendet werden. Weitere Informationen über den
Ausgleichsbügel für das Source Four LED finden Sie unter
etcconnect.com.
WARNUNG:
Glühlampenscheinwerfern. Eine Verwendung mit Glühlampenscheinwerfern
führt zur Beschädigung des Linsentubus und zum Erlöschen der ETC-Garantie.
WARNUNG:
Linsentubus die Vorderseite des Geräts zusätzlich belastet. Achten Sie darauf,
unbeabsichtigte Bewegungen des Geräts zu vermeiden, wenn Sie die Neigung
des Geräts einstellen.
Installieren
Setzen Sie die XDLT Zoomlinsentubus (A) in die Lichtquelle ein und drehen Sie sie um 45 Grad im
Uhrzeigersinn. Sichern Sie sie mit der mitgelieferten Schraube (B) und dem Knopf für das
Feststellen der Blendenschieberdrehung (C).
Konzernzentrale n Middleton, WI, USA | +1 608 831 4116
Weltweite Standorte n London, Großbritannien | Rom, Italien | Holzkirchen, Deutschland | Paris, Frankreich | Hongkong |
Dubai, VAE | Singapur | New York, NY | Orlando, FL | Los Angeles, CA | Austin, TX
Web
© 2024 Electronic Theatre Controls, Inc. | Angaben zu Warenzeichen und Patenten:
Änderungen von Produktinformationen und Spezifikationen vorbehalten. ETC beabsichtigt, dieses Dokument in
ungekürzter Form zur Verfügung zu stellen.
7462M2170-DE Rev. A Freigegeben 2024-04
etcconnect.com
Der XDLT Zoomlinsentubus ist nicht kompatibel mit Source Four-
Beachten Sie bei der Einstellung der Neigung des Geräts, dass der
A
etcconnect.com | Support support.etcconnect.com
heruntergeladen
B
C
