4.5. LOΩ Ω Ω Ω : NIEDEROHMMESSUNG BEI ERD-, SCHUTZ-, UND POTENTIAL-
AUSGLEICHSLEITERN
Die Messung wird bei einem Prüfstrom, der größer als 200mA (R<5 ) ist, durchgeführt
und bei einem offenen Stromkreis mit einer Gleichspannung von 4 bis 24V entsprechend
EN 61557-2 und VDE 0413 Teil 4 durchgeführt.
Stellen Sie vor dem Durchgangstest sicher, dass an den Enden des geteste-
ten Leiters keine Spannung anliegt.

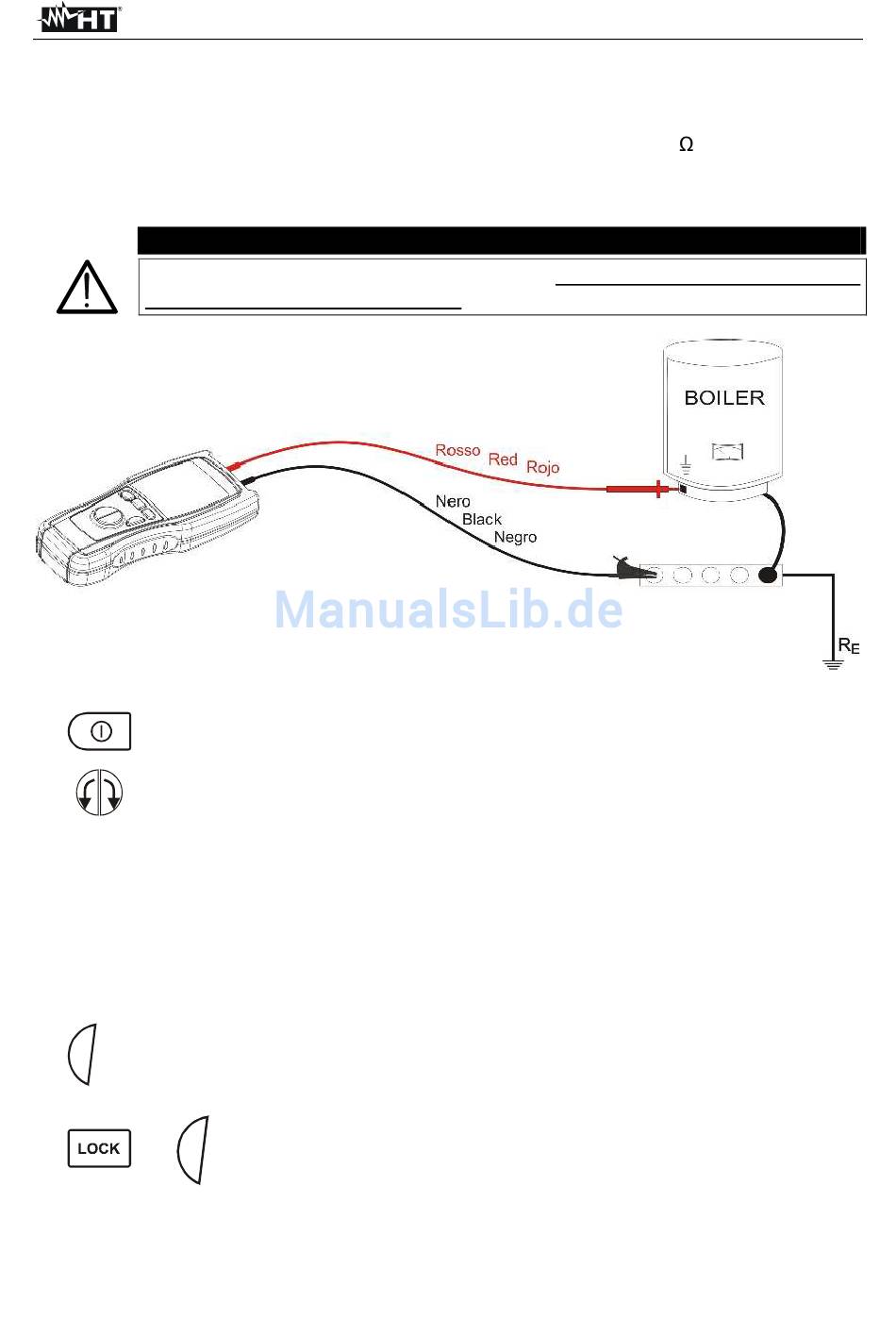

Abb. 6: Verbindungen der Anschlüsse des Gerätes beim Ω 0.2A Test
1. Schalten Sie das Gerät ein.
2.
Drücken Sie die Pfeiltasten, um LoΩ Ω Ω Ω auszuwählen.
3. Stecken Sie das schwarze und rote Kabel in die entsprechenden Anschlüsse des Ge-
rätes.
4. Wenn die verwendeten Messkabel noch nicht kalibriert sind, führen Sie zuerst eine Ka-
librierung durch wie in Abschnitt 4.5.1. beschrieben.
5. Verbinden Sie die Anschlüsse des Gerätes mit den Enden des Leiters, an dem die
Durchgangsprüfung durchgeführt wird.
6.
GO
Drücken Sie die Taste GO, um die Messung durchzuführen.
7.
+
GO
Im LOCK Modus ertönt ein akustisches Signal und die Auto Power Off Funktion ist
8.
deaktiviert.
VORSICHT
Drücken Sie LOCK und GO zusammen um die Messung im
Kontinuierlichen Modus durchzuführen. Das Symbol LOCK
wird im Display angezeigt. Drücken Sie GO um den kontinuier-
lichen Modus wieder zu stoppen.
13
MULTITEST M72 - M73 - M74 - M750
