3 Installatie

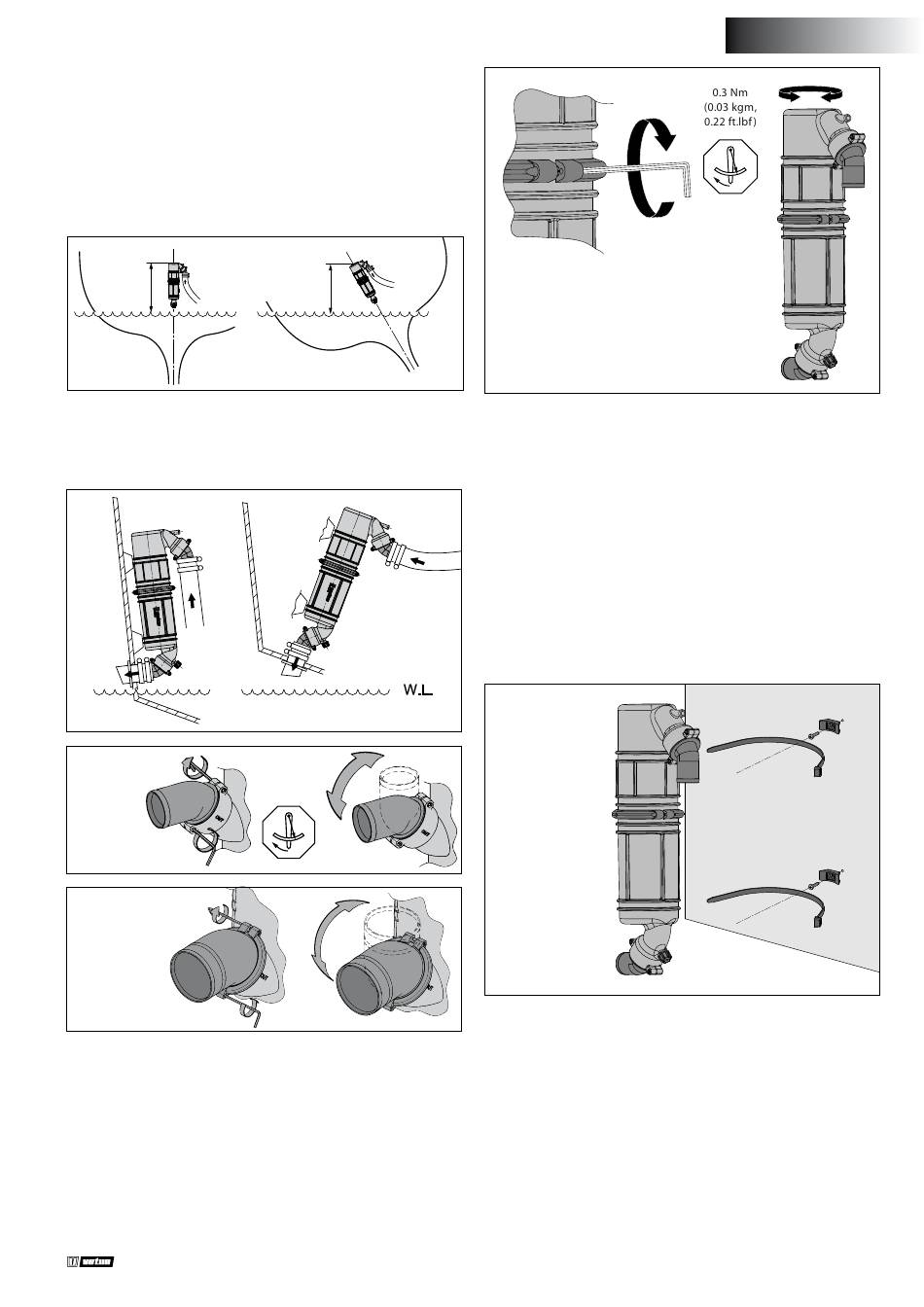

3.1 Opstelling zwanenhals NLPG
Monteer de zwanenhals op een zodanige plaats dat de boven-
zijde van de zwanenhals zich tenminste 45 cm boven de waterlijn
bevindt, zie tekening. Bij een zeilschip dient de zwanenhals tevens
zoveel mogelijk midscheeps te worden opgesteld.
min. 45 cm
(18")
3.2 Slangaansluitingen
Om de slangen optimaal op de zwanenhals te kunnen aansluiten
zijn beide slangaansluitingen 360° draaibaar.
NLPG40
NLPG45
NLPG50
NLPG60
NLPG75
NLPG90
Draai de bouten los alvorens de slangaansluitingen te verdraaien!
Schroef de slangaansluitingen weer vast met een aanhaalmoment
van 1 Nm.
Goose neck NLPG
min. 45 cm
(18")
W.L.
1 Nm
(0.1 kgm,
0.74 ft.lbf )
Het bovendeel dient als volgt verdraaid te
worden:
1 Schroef de klemband los
2 Draai het bovendeel in de gewenste stand
3 Schroef de klemband voldoende stevig
vast, met een aanhaalmoment van 0,3 Nm
Het bovendeel van de zwanenhals is 360˚ draaibaar.
De zwanenhals dient, indien mogelijk, direct boven de uitlaatdem-
per te worden opgesteld, zie tekening 1 en 3. Dit beperkt de hoeveel-
heid teruglopend water tussen het hoogste punt en uitlaatdemper.
Indien de zwanenhals direct op de spiegeldoorvoer wordt gemon-
teerd, dient met de maximale lengte van de uitlaatleiding tussen de
uitlaatdemper en het hoogste punt rekening te worden gehouden,
zie tekening 2 en 4.
Monteer de zwanenhals met de meegeleverde ty-raps
zwanenhals is voorzien van sleuven. Hierin dienen de ty-raps
geplaatst te worden.
3.3 Uitlaatleiding
Om een goede afvoer van het in de uitlaatleiding geïnjecteerde
koelwater te verzekeren dient de uitlaatleiding, vanaf het waterinjec-
tiepunt tot aan de uitlaatdemper, over de volledige lengte op afschot
te worden geïnstalleerd.
De uitlaatleiding bevat tijdens bedrijf water. Het gewicht neemt hier-
door aanzienlijk toe, ondersteun daarom de uitlaatleiding.
