VD4.120, VD4.140 - VD6.170, VD6.210
Copyright © 2018 Vetus b.v. Schiedam Holland
Installatie instructies
Installation manual
Einbauanleitung
Instructions d'installation
Instrucciones de instalación
Istruzioni per l'installazione
Installations instruktioner
Monteringsinstruktioner
Installasjonsinstrukser
Asennusohje
Instrukcja instalacji
D340VTEB
2
3
4
5
6
7
8
9
10
11
12
365399.01
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Vetus VD4.120
Inhaltszusammenfassung für Vetus VD4.120

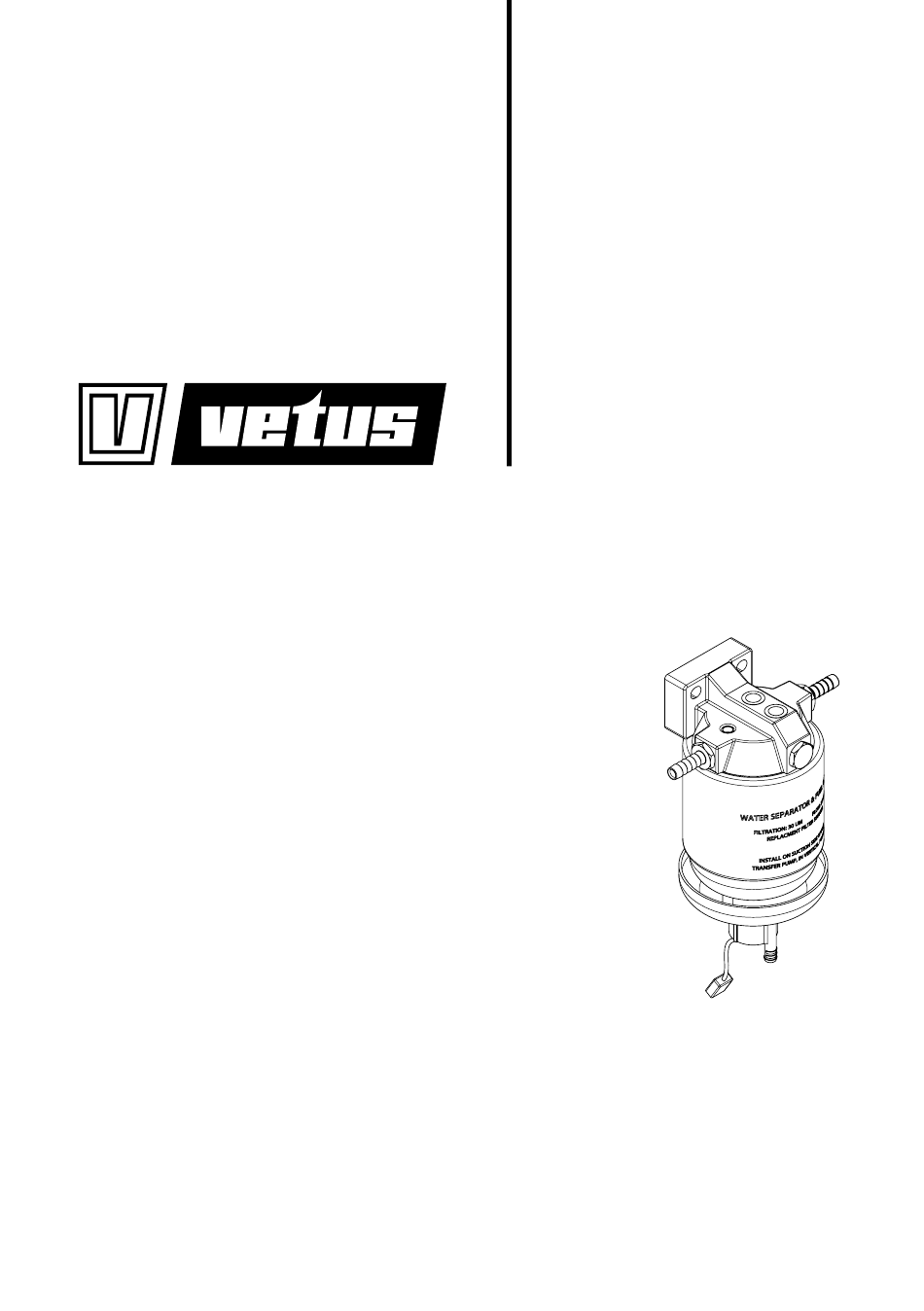

- Seite 1 Waterafscheider/Brandstoffilter Water Separator/Fuel Filter Wasserabscheider und Treibstofffilter Séparateur d’eau/Filtre à carburant Separadores de agua/Filtras de combustible Separatore d’acqua/Filtri carburante Vandudskiller/brændstoffilter Vattenavskiljare/bränslefilter Vannutskiller/drivstoffilter Vedenerotin/polttoainesuodatin Separator wody/Filtr paliwa D340VTEB VD4.120, VD4.140 - VD6.170, VD6.210 Copyright © 2018 Vetus b.v. Schiedam Holland 365399.01...
-
