exquisit EGSP 9614-E-031B inox Gebrauchsanweisung
Einbau-haushaltsgeschirrspüler
Verwandte Anleitungen für exquisit EGSP 9614-E-031B inox
Inhaltszusammenfassung für exquisit EGSP 9614-E-031B inox

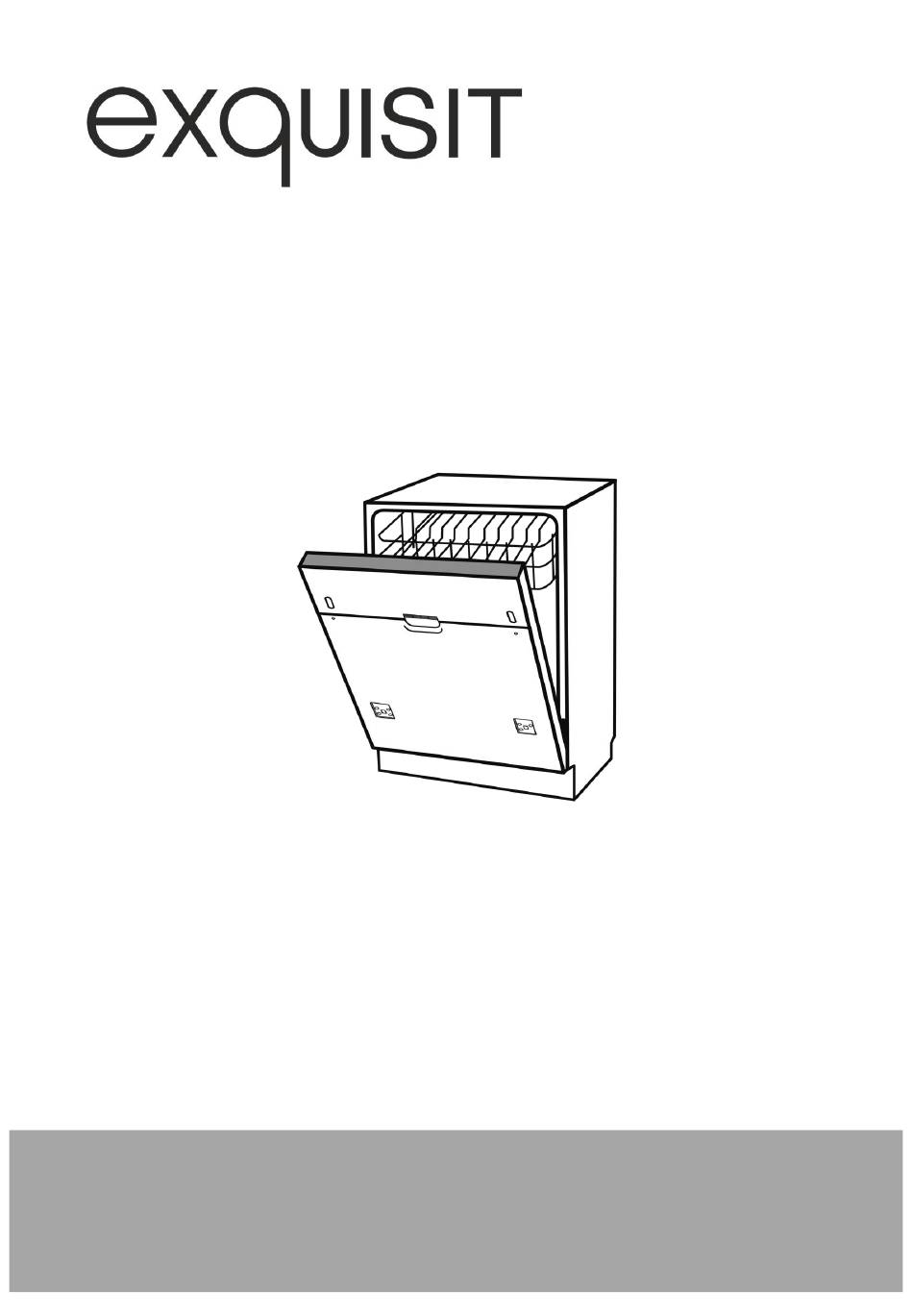

- Seite 1 Einbau-Haushaltsgeschirrspüler Built-in household dishwasher EGSP 9614-E-031B inox DE Gebrauchsanweisung EN Instructions for use...
-
Seite 3: Inhaltsverzeichnis
15.1 Disposal of the packaging Inhaltsverzeichnis / Contents materials in an environmentally safe Zu Ihrer Sicherheit ..... 9 manner ........45 Bestimmungsgemäße 15.2 Saving energy and water ..45 Verwendung ........ 10 Setting up and installing ..46 Fehlgebrauch ..... 10 16.1 Water connection .... -
Seite 4: Gerät Kennen Lernen
Gerät* kennenlernen Lieferumfang Geschirrkorb Besteckschublade bewegliche Besteckablage Glashalter Trichter Dampfsperre Gebrauchsanweisung Wasserzulaufschlauch montiert Servicekarte Einbauanleitung Wasserführung Unterer Sprüharm Filtereinheit Reiniger Behälter Salzbehälter Wasserablauf Wasserzulaufanschluss/-schlauch Oberkorb Unterkorb Besteckschublade klappbaren Tassenablagen und oberem Sprüharm *) Im Textverlauf wird der Begriff Gerät für Haushaus-Geschirrspüler verwendet. - Seite 5 Bedienblende...
-
Seite 6: Erklärung Tasten
Erklärung Tasten TASTE/ BESCHREIBUNG ANZEIGE Ein/Aus /(Power) Gerät ein-/ausschalten. Funktionen F Zusatzfunktion wählen. Programmwahl P Spülprogramm auswählen, Anzeige des gewählten Programms leuchtet auf. a) a Programmanzeigen Siehe Tabelle auf Seite b) b Warnleuchten Klarspülanzeige; Klarspüler nachfüllen Salzanzeige; Salz einfüllen Display /Anzeige Anzeige Programmlaufzeit;... -
Seite 7: Beladungsplan Für Haushaltsgeschirrspüler
Beladungsplan für Haushaltsgeschirrspüler • Maßgedecke: 14 • Position Oberkorb: untere Position • Klarspüler-Einstellung: Maximum • Härtegrad: H3 • Energieverbrauch im Auszustand: 0,49W Oberkorb Unterkorb Geschirr Geschirr Tasse Dessertteller Untertasse Speiseteller Glas Suppenteller Becher Ovale Servierplatte Kochtopf Kleine Teller Flacher Kochtopf Schüssel Glasschale Dessertschale... -
Seite 8: Schnellstart
Schnell Start Gerät installiere / Aufstellen Siehe Kapitel … Grobe Reste vom Geschirr entfernen. Vorspülen vermeiden. Geschirr in den Geschirrkorb, von hinten nach vorne beladen. Geschirrspülmittel einfüllen Programm wählen und starten. -
Seite 9: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit Alle Sicherheitshinweise in dieser Gebrauchsanweisung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen unbedingt lesen und befolgen. Erklärung der Sicherheitshinweise GEFAHR bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führt! WARNUNG bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu... -
Seite 10: Bestimmungsgemäße Verwendung
1.1 Bestimmungsgemäße Verwendung • Gerät ist für die Verwendung im Haushalt bestimmt. • Gerät eignet sich zum Reinigen von Geschirr. Jede darüber hinaus gehende Verwendung gilt als nicht bestimmungsgemäß. • Gerät nicht anders bedienen als in dieser Gebrauchsanweisung beschrieben, andernfalls entfällt im Schadensfall der Garantieanspruch. •... -
Seite 11: Restgefahren
VORSICHT VERLETZUNGSGEFAHR! Bei aktivierter automatischer Türöffnung (je nach Modell) dürfen sich Kleinkinder nicht im Öffnungsbereich der Gerätetür aufhalten. Im Fall einer Fehlfunktion besteht Verletzungs- gefahr. 1.4 Restgefahren GEFAHR STROMSCHLAGGEFAHR! • Netzstecker am Elektrokabel beim Einstecken und Herausziehen nie mit feuchten oder nassen Händen anfassen. -
Seite 12: Umweltschutz Und Energie Sparen
Umweltschutz und Energie sparen Um das neu erworbene Gerät umweltschonend und energiesparend einzusetzen, die Informationen in diesem Kapitel beachten. 2.1 Verpackung umweltgerecht entsorgen Die Verpackung sortenrein entsorgen. Pappe und Karton zum Altpapier und Folien in die Wertstoffsammlung geben. 2.2 Energie und Wasser einsparen Das Beachten der nachfolgenden Hinweise hat positiven Einfluss auf Energie- und Wasserverbrauch und die Lebensdauer des Gerätes. -
Seite 13: Aufstellen Und Installieren
Aufstellen und Installieren Gerät vorbereiten Die Verpackung muss unbeschädigt sein. Gerät auf Transportschäden überprüfen. Ein beschädigtes Gerät auf keinen Fall in Betrieb nehmen. Im Schadensfall den Kundendienst kontaktieren. Transportschutz entfernen Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt. Alle Klebe- bänder auf der rechten und linken Seite der Gerätetür sowie Klebebänder und Verpackungsteile aus dem Innenraum des Gerätes entfernen. -
Seite 14: Wasseranschluss
3.1 Wasseranschluss Das Gerät ist für den Wasserdruck von 0,4 bis 10 bar (0,04 bis 1,0 MPa, 40 bis 100N/cm2) ausgelegt. Bei höherem Wasserdruck einen Druckminderer installieren. Aus ökologischen Gründen kann der Anschluss an Warmwasser sinnvoll sein, wenn dieses aus einer energetisch günstigen Warmwasserbereitung (wie z.B. Solaranlage) zur Verfügung steht. -
Seite 15: Ablaufschlauch Anschließen
Ablaufschlauch anschließen 1. Ablaufschlauch weder knicken noch quetschen. → Das Abwasser muss ungehindert ablaufen können. ➢ Spülbeckenstöpsel nicht einsetzen, Während das Gerät das Wasser abpumpt, Spülbeckenstöpsel nicht einsetzen, das Wasser könnte wieder zurückfließen. (a) Anschluss des Ablaufschlauches an einen Bodenabfluss anschließen. Die Mindest- anschlusshöhe von 400mm beachten. -
Seite 16: Inbetriebnahme
Inbetriebnahme Vor Inbetriebnahme des Gerätes folgende Einstellungen tätigen und das Gerät mit Regeneriersalz, Klarspüler und Geschirr-Reiniger befüllen. 4.1 Wasserhärtegrad einstellen Vor der ersten Inbetriebnahme das Gerät einmal an den örtlichen Wasserhärtegrad anpassen. Man erhält diese Information beim Wasserversorger oder im Internet. •... -
Seite 17: Regeneriersalz Einfüllen/Auffüllen
1° dH = 0.178 mmol/l (dH: deutscher Härtegrad) *) Regenerieren der Wasserenthärtungsanlage Um die Enthärtungsfunktion zu erhalten, führt das Gerät regelmäßig ein Regenerieren der Enthärtungsanlage durch. Jedes Regenerieren benötigt zusätzlich 2,0 Liter Wasser, der Energieverbrauch erhöht sich um 0,01kWh und das Programm verlängert sich um 4 Minuten. -
Seite 18: Klarspüler
4.3 Klarspüler Klarspüler verhindert, dass sich Wassertropfen auf dem Geschirr bilden, die Flecken und Streifen hinterlassen können. Klarspüler beschleunigt den Trockenvorgang. Klarspüler einfüllen/auffüllen Klarspüler einfüllen/auffüllen, wenn die Klarspüler Mangelanzeige in der Bedienblende leuchtet. Bei der Verwendung von Multitabs, die bereits Klarspüler enthalten, die Anzeige ignorieren. -
Seite 19: Geschirr-Reiniger Einfüllen
4.4 Geschirr-Reiniger Bei der Auswahl des Geschirr-Reinigers die Hinweise des jeweiligen Herstellers beachten. Nur Reiniger für Haushaltsgeschirrspüler verwenden. Bei der Reiniger Dosierung die Hinweise auf der Reiniger Packung beachten. Geschirr-Reiniger (Pulver oder Tab) in die Kammern des Reiniger-Behälters füllen. Reiniger Tab nicht in den Besteckkorb geben. Für „Kurzspülprogramme“... -
Seite 20: Geschirr Und Besteck Einräumen
Geschirr und Besteck einräumen Für optimale Spülergebnisse folgende Tipps bei der Beladung der Körbe beachten. Speisereste z.B. mit Besteck entfernen. Vorspülen ist nicht notwendig. Eingebranntes Fett in Pfannen einweichen. Geschirr auf Sprüharme ausrichten. Plastikteile fixieren, um Wasserrückstände darin zu vermeiden. Temperaturempfindliche Gegenstände können sich bei Belastung verformen, daher auf genügend Abstand achten. -
Seite 21: Oberkorb Einstellen
Oberkorb einstellen Wechsel von unterer Position auf die obere Position • auf oberer Position Oberkorb in der Mitte jeder Seite anheben, bis der Korb in der oberen Position einrastet. Es ist nicht notwendig, die Griffe anzuheben. • auf unterer Position Griffe auf jeder Seite anheben, um den Korb zu entriegeln und in die untere Position abzusenken. -
Seite 22: Täglicher Gebrauch
Täglicher Gebrauch Ein geeignetes Spülprogramm abhängig von Geschirrart und Verschmutzungsgrad gemäß der nachfolgenden Programmtabelle auswählen. 6.1 Programmtabelle Auto "Auto Sensing Wash" ermittelt automatisch den Verschmutzungsgrad des Geschirrs. Intensiv Für stark verschmutztes Geschirr, z.B. Töpfe, Teller, Gläser, Pfannen. Power+ Für normal verschmutztes Geschirr Für normal verschmutztes Geschirr, z.B. - Seite 23 ARBEITSGÄNGE VERBRAUCH 14 Gedecke PROGRAMM kalt max. 4/18g • ✓ Auto 45°C 1 oder 0.930 10.3~16.9 max. 65 °C 2 Tabs 50-65 °C kalt 4/18g 1.275- • ✓ Intensiv kalt 60°C 1 oder 13.9 1.385 max. 2 Tabs 60 °C kalt 4/18g 1.185-...
-
Seite 24: Informationen Über Das Eco-Programm
6.2 Informationen über das eco-Programm Das eco-Programm ist zur Reinigung von normal verschmutztem Geschirr geeignet. Das eco-Programm ist auf den kombinierten Energie- und Wasserverbrauch das effizienteste Programm. Das eco-Programm wird verwendet, um die Einhaltung der EU-Ökodesign-Vorschriften zu prüfen. Basis ist die DIN-EN 60436. Die Wasserhärteeinstellung ist für 14dH bzw. 2,5°mmol/l zu wählen. -
Seite 25: Spülprogramm Unterbrechen
Spülprogramm unterbrechen Ein vergessenes Geschirrteil hineinlegen, solange sich der Reiniger-Behälter noch nicht geöffnet hat. 1. Gerätetür öffnen, um den Spülzyklus zu unterbrechen. 2. Einen Moment warten, bis die Sprüharme sich nicht mehr drehen 3. Vergessene Geschirrteile einstellen. 4. Gerätetür schließen. 5. -
Seite 26: Reinigung Und Pflege
Reinigung und Pflege Die regelmäßige Reinigung und Pflege des Gerätes wirkt sich nicht nur umweltschonend und energiesparend aus, sondern erhöht auch dessen Lebensdauer. Die beigefügte Kurz- übersicht gibt auf einen Blick wertvolle Tipps. Gerät und Innenraum reinigen Bedienblende, Gummidichtung und Gehäuse mit einem angefeuchteten Tuch reinigen. Niemals scharfe Gegenstände, Scheuerschwämme, Lösungsmittel oder aggressive Reiniger benutzen Flecken oder Schmutz im Inneren des Gerätes mit Wasser und einem mit etwas weißem... -
Seite 27: Filter Reinigen
➢ Verstopfungen in den Löchern der Sprüharme stören den Wasserfluss und Reiniger Tabs können sich ggf. nicht richtig auflösen. Filter reinigen DAS FILTERSYSTEM IST WIE FOLGT AUFGEBAUT. 1. Grobfilter gegen den Uhrzeigersinn 2. Den Feinfilter nach unten drehen und das Filtersystem nach wegziehen oben anheben. -
Seite 28: Gerät Außer Betrieb Nehmen
Gerät außer Betrieb nehmen Reihenfolge der Arbeitsschritte einhalten: 1. Netzstecker ziehen oder Sicherung für die vorgesehene Steckdose ausschalten. 2. Wasserhahn zudrehen. 3. Zulauf- und Ablaufschlauch lösen. 4. Befestigungsschrauben von der Arbeitsplatte lösen, wenn vorhanden. 5. Sockelbrett demontieren, wenn vorhanden. 6. Gerät herausziehen, dabei Schlauch vorsichtig nachziehen. Ablaufen lassen von Restwasser aus dem Schlauch Wenn sich das Spülbecken 1000 mm oder noch höher vom Boden befindet, kann das Restwasser nicht direkt in das Becken laufen. - Seite 29 FEHLER MÖGLICHE URSACHE FEHLERBESEITIGUNG Geschirr möglichst schräg einräumen Wasser sammelt sich in Vertiefungen des Geschirrs oder Besteck (s. Kapitel 4.5 „Geschirr und Besteck einräumen“) Programmende abwarten. Türe nach Programmende Trocknungsvorgang war einen Spalt öffnen. Dampf noch nicht beendet kann entweichen und das Geschirr trocknet nach.
- Seite 30 FEHLER MÖGLICHE URSACHE FEHLERBESEITIGUNG Ablagerungen von Geschirr- • Geschirr-Reiniger wechseln Reiniger Inhaltsstoffen • Gerät mechanisch reinigen Weiße, schwer entfern- • Enthärtungsanlage auf hö- Wasserhärtebereich ist falsch bare Beläge auf dem here Wasserhärte einstellen eingestellt Geschirr, im Geräte- • Regeneriersalz nachfüllen innenraum oder an der Türe •...
- Seite 31 FEHLER MÖGLICHE URSACHE FEHLERBESEITIGUNG feucht Reiniger Behälter einfüllen. Klarspüler mit einem Tuch Verschütteter Klarspüler entfernen. Erhöhte Schaumbildung Verwendeter Geschirr- Reiniger oder Maschinen- Geschirr-Reiniger wechseln. pfleger bildet zu viel Schaum. Geräusche entstehen durch Geräusche während des das sanfte Entfernen von Geräusche Spülgangs sind normal.
-
Seite 32: Technische Daten
Technische Daten Technische Daten befinden sich auf Typenschild, beigefügter Servicekarte und beiliegendem Produktdatenblatt. Das Produktdatenblatt zu Ihrem Gerät online abrufen: Zugang finden Sie über https://eprel.ec.europa.eu. Geben Sie die Modellkennung Ihres Geräts ein, um das Produktdatenblatt abzurufen. Die Modellkennung Ihres Geräts finden Sie auf dem Typschild. -
Seite 33: Ersatzteile / Kundenservice
Ersatzteile / Kundenservice Folgende Ersatzeile sind beim genannten Kundendienst erhältlich (abhängig vom Gerät): Sofern im Gerät verbaut bzw. benötigt sind folgende Ersatzteile für eine Mindestdauer von sieben Jahren nach dem Inverkehrbringen des letzten Exemplars des Modells verfügbar: (1) Motoren, Umwälz- und Ablaufpumpen, Heizkörper und Heizelemente einschließlich Wärmepumpen, Rohrleitungen und dazugehörige Ausrüstung einschließlich Schläuchen, (2) Ventile, Filter und Aquastops, Struktur- und Innenausstattungsteile in... -
Seite 34: Garantiebedingungen
Garantiebedingungen Als Käufer eines Exquisit-Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein: Leistungsdauer Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während der ersten 6 Monate werden Mängel am Gerät unentgeltlich beseitigt. -
Seite 35: Entsorgung
Entsorgung Verpackung entsorgen Die Verpackung sortenrein entsorgen. Pappe und Karton zum Altpapier und Folien in die Wertstoffsammlung geben. Altgerät entsorgen (DE) Altgeräte dürfen nicht in den Hausmüll Das Symbol der durchgestrichenen Abfalltonne auf Rädern auf dem Produkt oder seiner Verpackung bedeutet, dass das Gerät nicht im Hausmüll entsorgt werden darf, sondern eine separate Entsorgung erfordert. - Seite 70 Seite 70 von 72...
- Seite 72 GGV HANDELGES. MBH & CO. KG AUGUST-THYSSEN-STR. 8 D-41564 KAARST GERMANY EGSP9614-E-031B_BDA_DE-EN_E1-0-2024-12-M-J3 www.exquisit.de Seite 72 von 72...
