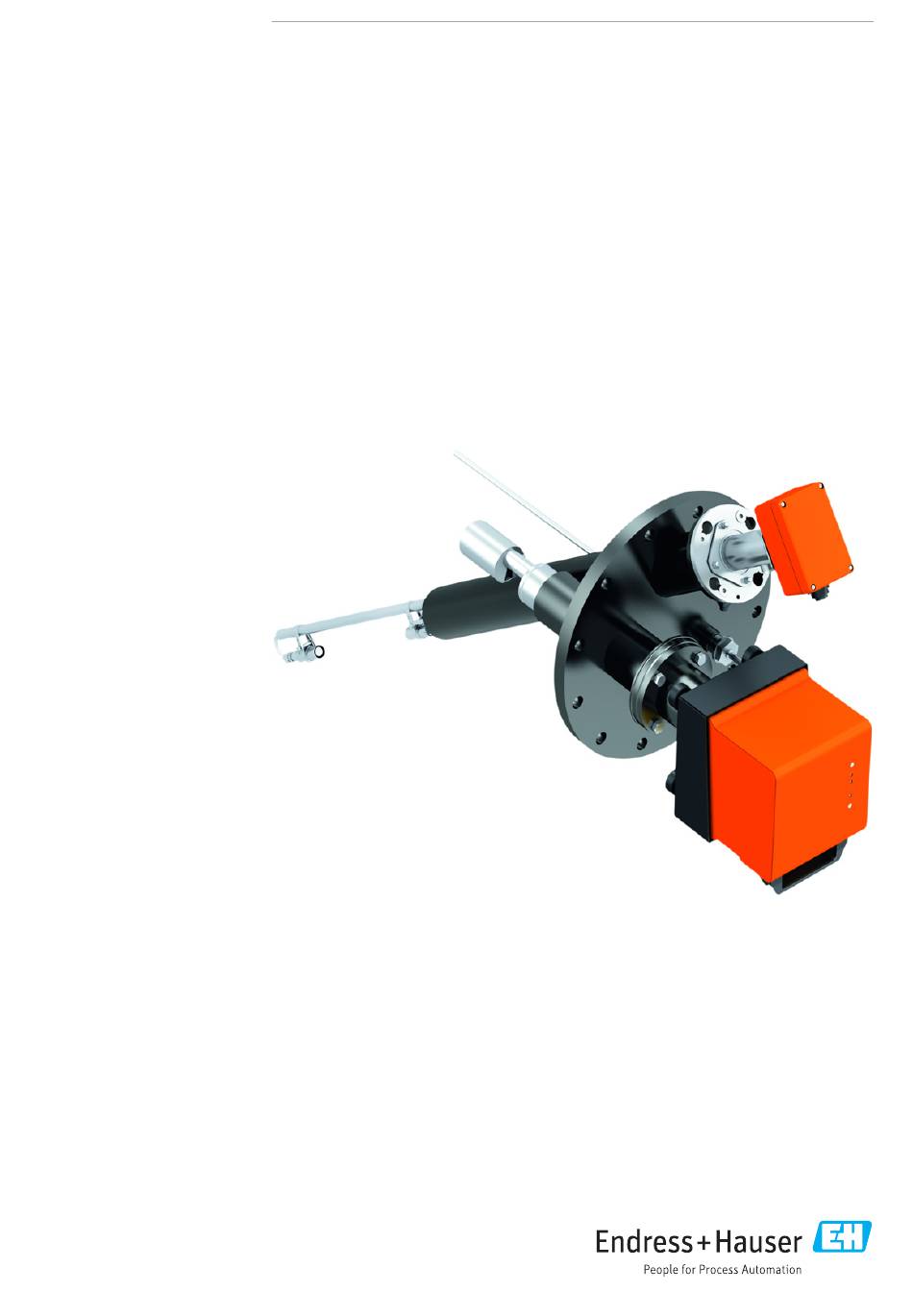

Endress+Hauser COMBIPROBE CP100 Bedienungsanleitung
Verwandte Anleitungen für Endress+Hauser COMBIPROBE CP100
Inhaltszusammenfassung für Endress+Hauser COMBIPROBE CP100
-
Seite 2: Hersteller
Rechtliche Hinweise Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben bei der Firma Endress+Hauser SICK GmbH+Co. KG. Die Vervielfältigung des Werks oder von Teilen dieses Werks ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes zulässig. Jede Änderung, Kürzung oder Übersetzung des Werks ohne ausdrückliche schriftliche Zustimmung der Firma Endress+Hauser SICK GmbH+Co. -
Seite 3: Warnsymbole
COMBIPROBE CP100 Warnsymbole Warning symbols Gefahr (allgemein) Hazard (general) Gefahr durch elektrische Spannung Hazard by voltage Gefahr durch Laser-Strahlung Hazard by laser radiation Warnstufen/Signalwörter Warning levels / signal words GEFAHR DANGER Gefahr für Menschen mit der sicheren Folge schwerer Verletzungen Risk or hazardous situation which will result in severe personal injury oder des Todes. -
Seite 4: Inhaltsverzeichnis
Displayeinstellungen mittels SOPAS ET ändern ......40 Endress+Hauser O P E R A T I N G I N S T R U C T I O N S... - Seite 5 5.2.7 Wetterschutzhaube für COMBIPROBE CP100 ....... . 50 Zubehör, Optionen............51 5.3.1...
- Seite 6 INHALT Endress+Hauser O P E R A T I N G I N S T R U C T I O N S 8029861/AE00/V0-2/2012-12...
-
Seite 7: Wichtige Hinweise
COMBIPROBE CP100 Wichtige Hinweise COMBIPROBE CP100 Wichtige Hinweise Zu diesem Dokument Wesentliche Gefahren Bestimmungsgemäßer Gebrauch Verantwortung des Anwenders, Sicherheitshinweise und Schutzmaßnahmen Endress+Hauser O P E R A T I N G I N S T R U C T I O N S... -
Seite 8: Zu Diesem Dokument
COMBIPROBE CP100 Zu diesem Dokument 1. 1 Dieses Dokument beschreibt das Messsystem COMBIPROBE CP100 als Kombination von DUSTHUNTER SP100, FLOWSIC100 PR, Druck- und Temperatursensor zur gleichzeitigen Messung von Gasgeschwindigkeit/Volumenstrom, Staubgehalt, Druck und Temperatur. Es ergänzt die gerätebezogenen Betriebsanleitungen (BA) für DUSTHUNTER SP100 (Art.-Nr. -
Seite 9: Bestimmungsgemäßer Gebrauch
Informationen des Herstellers beschrieben und spezifiziert ist. Sonst – könnte das Gerät zu einer Gefahr werden – entfällt jede Gewährleistung des Herstellers Anwendungseinschränkungen ⊗ Das Messsystem COMBIPROBE CP100 ist nicht zugelassen zum Betrieb in explosions- gefährdeten Bereichen. Verantwortung des Anwenders, Sicherheitshinweise und 1 . 4 Schutzmaßnahmen Es gelten die Angaben im Abschn. - Seite 10 Wichtige Hinweise COMBIPROBE CP100 Endress+Hauser O P E R A T I N G I N S T R U C T I O N S 8029861/AE00/V0-2/2012-12...
-
Seite 11: Produktbeschreibung
COMBIPROBE CP100 Produktbeschreibung COMBIPROBE CP100 Produktbeschreibung Funktionsprinzip Systemkomponenten Endress+Hauser O P E R A T I N G I N S T R U C T I O N S 8029861/AE00/V0-2/2012-12... -
Seite 12: Funktionsprinzip
Produktbeschreibung COMBIPROBE CP100 Funktionsprinzip 2. 1 Staubkonzentrationsmessung Es gelten die Angaben im Abschn. 2.1 der BA DUSTHUNTER SP100. Gasgeschwindigkeits-/Volumenstrommessung Es gelten die Angaben in der BA FLOWSIC100 Abschn. 2.2.2 (Funktionsprinzip), Abschnitt 2.4 (Verrechnungen) und Abschnit 2.5 (Kontrollzyklus). Druckmessung Der Kanalinnendruck wird mit einem Druckmessumformer auf Basis des piezoresistiven oder Dünnfilm-DMS-Messprinzips bestimmt und als Analogsignal 4 bis 20 mA ausgegeben. -
Seite 13: Systemkomponenten
Montage der Sende-/Empfangseinheiten, Druck- und Temperatursensor Flansch mit Rohr DN250 PN6 Kombiflanschsystem 1029465 für Montage des Kombiflanschs k335 DN250 V4A Bild 1 Übersicht Systemkomponenten COMBIPROBE CP100 1 Sende-/Empfangseinheit FLSE100-PR 75SSTI 2 Sende-/Empfangseinheit DHSP-T2V2 3 Einschraub-Widerstandsthermometer 4 Verbindungskabel 5 Steuereinheit MCU-P 6 Spülluftschlauch... - Seite 14 2.3.3): – 1x Analogeingangsmodul mit zwei Eingängen 0/4 ... 22 mA – Interface-Modul, wahlweise für Profibus DP V0 oder Ethernet Wetterschutzhaube für COMBIPROBE CP100 (für Anbau am Kombiflansch k335). Prüfmittel für Linearitätstest (siehe BA DUSTHUNTER SP100 Abschn. 2.2.8) Endress+Hauser O P E R A T I N G I N S T R U C T I O N S...
-
Seite 15: Montage Und Installation
COMBIPROBE CP100 Montage und Installation COMBIPROBE CP100 Montage und Installation Projektierung Montage Installation Gerätekomponenten am Kanal installieren Endress+Hauser O P E R A T I N G I N S T R U C T I O N S 8029861/AE00/V0-2/2012-12... -
Seite 16: Projektierung
Montage und Installation COMBIPROBE CP100 Projektierung 3. 1 Die nachfolgende Tabelle gibt eine Übersicht über die notwendigen Projektierungsarbeiten als Voraussetzung für eine problemlose Montage und spätere Gerätefunktion. Sie können diese Tabelle als Checkliste nutzen und die abgearbeiteten Schritte abhaken. Aufgabe... -
Seite 17: Montage
COMBIPROBE CP100 Montage und Installation Montage 3 . 2 Die Montagearbeiten (Einbau Flansch mit Rohr, Montage der Steuereinheit) sind bauseits auszuführen. WARNUNG: Bei allen Montagearbeiten die einschlägigen Sicherheitsbestimmungen sowie die Sicherheitshinweise in Kapitel 1 beachten. Montagearbeiten an Anlagen mit Gefahrpotenzial (heiße oder aggressive Gase, höherer Kanalinnendruck) nur bei Anlagenstillstand durchführen. -
Seite 18: Steuereinheit Mcu Montieren
Montage und Installation COMBIPROBE CP100 Isolierung (sofern vorhanden) entfernen Passende Öffnungen in die Kanalwand schneiden; bei Stein- und Betonkaminen aus- reichend große Löcher bohren (Rohrdurchmesser Flanschrohr (→ S. 48, Bild 30)) WICHTIG: Abgetrennte Teile nicht in den Kanal fallen lassen. -
Seite 19: Installation
Vor Beginn der Installationsarbeiten müssen alle vorher beschriebenen Montagearbeiten ausgeführt sein (sofern zutreffend). Sofern nicht ausdrücklich mit Endress+Hauser oder autorisierten Vertretungen vereinbart, sind alle Installationsarbeiten bauseits auszuführen. Dazu gehören Verlegung und Anschluss von Stromversorgungs- und Signalkabeln, Installation von Schaltern und Netzsicherungen und Anschluss der Spülluftversorgung. -
Seite 20: Steuereinheit Mcu Anschließen
Montage und Installation COMBIPROBE CP100 Steuereinheit MCU anschließen 3.3.3 Bild 5 Innenansicht MCU L1 N PE 1 Klemmen für Netzanschluss 2 Hutschiene 3 E/A-Module 4 Interfacemodul 5 Prozessorplatine Auszuführende Arbeiten Verbindungskabel zu den Sende-/Empfangseinheiten gemäß S. 21, Bild 7 und S. 22, Bild 8 anschließen. - Seite 21 COMBIPROBE CP100 Montage und Installation Anschlüsse der MCU-Prozessorplatine Bild 6 Anschlüsse der MCU-Prozessorplatine 1 Versorgungsspannung 24 V DC 2 RS232 3 Anschluss für Option E/A- Modul 4 Anschluss für Display Modul 5 Anschluss für LEDs 6 Anschluss für Option Interface-...
- Seite 22 Montage und Installation COMBIPROBE CP100 Bild 8 Anschluss der Sende-/Empfangseinheiten MCU Prozessorplatine z.B. AO von Druck- messumformer z.B. AO von Temperatur- messumformer Wartung Kontrollzyklus Verbindungskabel oder bauseitiges Kabel gemäß Schaltstellung der Relaiskontakte Seite 19, §3.3.1 im stromlosen Zustand Sende-/Empfangseinheit 1 Sende-/Empfangseinheit 2 (z.B.
-
Seite 23: Optionen Interface- Und E/A-Modul Einbauen Und Anschließen
COMBIPROBE CP100 Montage und Installation Optionen Interface- und E/A-Modul einbauen und anschließen 3.3.4 Interfacemodule und Modulträger für E/A-Module sind auf die Hutschiene in der MCU aufzustecken (→ S. 20, Bild 5) und mit dem Kabel mit Steckverbinder an den zugehörigen Anschluss auf der Prozessorplatine anzuschließen (→ S. 21, Bild 6). Die E/A-Module sind anschließend auf die Modulträger zu stecken. -
Seite 24: Gerätekomponenten Am Kanal Installieren
Montage und Installation COMBIPROBE CP100 Gerätekomponenten am Kanal installieren 3. 4 WARNUNG: Bei allen Montagearbeiten die einschlägigen Sicherheitsbestimmungen sowie die Sicherheitshinweise in Kapitel 1 beachten. Montagearbeiten an Anlagen mit Gefahrpotenzial (heiße oder aggressive Gase, höherer Kanalinnendruck) nur bei Anlagenstillstand durchführen. -
Seite 25: Sende-/Empfangseinheit Dhsp-T2V2 Installieren
COMBIPROBE CP100 Montage und Installation Sende-/Empfangseinheit DHSP-T2V2 installieren 3.4.2 Sende-/Empfangseinheit an die Strömungsrichtung anpassen Bild 14 Sondenausrichtung Vertikaler Kanal Horizontaler Kanal Strömungsrichtung Das partikelbeladene Gas muss ungehindert durch das Messvolumen strömen. Für den Anbau an einen horizontalen Kanal sind folgende Schritte notwendig: ... -
Seite 26: Sende-/Empfangseinheit Flse100-Pr Installieren
Montage und Installation COMBIPROBE CP100 Sende-/Empfangseinheit am Kanal anbauen und anschließen Spülluftschlauch DN 25 auf den Stutzen an der Sende-/Empfangseinheit schieben und mit Spannband sichern. Prüfen, ob die Strömungsrichtung stimmt und der Spülluftschlauch fest auf dem Stutzen sitzt. Spülluftversorgung mit Instrumentenluft siehe BA DUSTHUNTER SP100 Abschn. -
Seite 27: Druckmesseinrichtung Einbauen Und Anschließen
COMBIPROBE CP100 Montage und Installation Druckmesseinrichtung einbauen und anschließen 3.4.4 Druckmessumformer so in die Bohrung mit Gewinde G 1/2 (→ S. 24, Bild 13) einschrau- ben, dass der Kabelanschluss nach unten zeigt. Druckmessumformer gemäß Bild 17 anschließen (siehe auch zugehörige Betriebsanlei- tung Abschnitt 4.3). -
Seite 28: Option Wetterschutzhaube Montieren
Grundplatte auf den Kombiflansch setzen und anschrauben. Haube von oben aufsetzen. Seitliche Halteriegel in die Gegenstücke einführen, drehen und einrasten lassen. Bild 19 Montage der Wetterschutzhaube für COMBIPROBE CP100 A - A (ohne Flansche und Befestigungselemente) (395) -
Seite 29: Inbetriebnahme Und Parametrierung
COMBIPROBE CP100 Inbetriebnahme und Parametrierung COMBIPROBE CP100 Inbetriebnahme und Parametrierung Grundeinstellungen Parametrierung Bedienung/Parametrierung über LC-Display Endress+Hauser O P E R A T I N G I N S T R U C T I O N S 8029861/AE00/V0-2/2012-12... -
Seite 30: Grundeinstellungen
Inbetriebnahme und Parametrierung COMBIPROBE CP100 Grundeinstellungen 4. 1 Allgemeine Hinweise 4.1.1 Für Installation und Benutzung des zur Parametrierung mitgelieferten Programmes SOPAS ET gelten die Hinweise in Abschn. 4.1 der BA DUSTHUNTER SP100/FLOWSIC100. Sende-/Empfangseinheiten dem Messort zuordnen 4.1.2 Es gelten die Hinweise in Abschn. 4.2.3 der BA DUSTHUNTER SP100, ebenso zur Festlegung von Regressionskoeffizienten. -
Seite 31: Parametrierung
COMBIPROBE CP100 Inbetriebnahme und Parametrierung Parametrierung 4 . 2 Eingabe gerätespezifischer Parameter 4.2.1 Es gelten die Hinweise in Abschn. 4.2.1 der BA FLOWSIC100 zur Eingabe der Anlagen- daten. Kontrollzyklus festlegen 4.2.2 Es gelten die Hinweise in Abschn. 4.3.3 der BA DUSTHUNTER SP100 oder Abschn. 4.2.2 der BA FLOWSIC100. -
Seite 32: Analogausgänge Parametrieren
Inbetriebnahme und Parametrierung COMBIPROBE CP100 Analogausgänge parametrieren 4.2.3 Zur Parametrierung der Analogausgänge ist das Verzeichnis „Parametrierung / IO Konfi- guration / Ausgangsparameter“ aufzurufen. Bild 20 Verzeichnis „Parametrierung / IO Konfiguration / Ausgangsparameter“ (Analogausgänge) Die Felder „Parameter Analogausgang 2”/„Parameter Analogausgang 3”... - Seite 33 COMBIPROBE CP100 Inbetriebnahme und Parametrierung Feld Parameter Bemerkung Analog- Fehlerstrom Der Fehlerstrom wird ausgegeben. ausgänge ausgeben nein Der Fehlerstrom wird nicht ausgegeben. - allg. Fehlerstrom Wert < Live Zero (LZ) Im Zustand „Störung“ (Fehlerfall) auszugebender mA-Wert Konfiguration oder > 20 mA (Größe ist abhängig vom angeschlossenen Auswertesystem).
-
Seite 34: Digitalausgänge
Inbetriebnahme und Parametrierung COMBIPROBE CP100 Digitalausgänge 4.2.3.1 Zur Parametrierung der Digitalausgänge ist das Verzeichnis „Parametrierung / IO Konfiguration / Ausgangsparameter“ aufzurufen. Bild 21 Verzeichnis „Parametrierung / IO Konfiguration / Ausgangsparameter“ (Digitalausgänge) Die Felder „Grenzwertschalter 2”/„Grenzwertschalter 3” und die dazugehörigen Felder „Grenzwert” erscheinen nur, wenn mindestens ein Digitalausgangsmodul gesteckt ist. - Seite 35 Staubkonzentration im Betriebszustand (Basis Streulichtintensität) Konzentration i.N. tr. O2 Staubkonzentration im Normzustand (Basis korr. (SL) Streulichtintensität) Opazität Extinktion Nicht bei COMBIPROBE CP100 Transmission Streulichtintensität rel. Opazität Konzentration i.B. (Ext) Nicht bei COMBIPROBE CP100 Konzentration i.N. tr. O2 korr. (Ext) TaSensor1...
-
Seite 36: Analogeingänge Parametrieren
Inbetriebnahme und Parametrierung COMBIPROBE CP100 Analogeingänge parametrieren 4.2.4 Zur Einstellung der Analogeingänge ist das Verzeichnis „Parametrierung / IO Konfiguration / Eingangsparameter“ aufzurufen. Bild 22 Verzeichnis „Parametrierung / IO Konfiguration / Eingangsparameter “ Feld Parameter Bemerkung Temperatur Konstantwert Für die Berechnung des normierten Wertes wird ein Festwert verwendet. -
Seite 37: Dämpfungszeit Einstellen
COMBIPROBE CP100 Inbetriebnahme und Parametrierung Dämpfungszeit einstellen 4.2.5 Zur Einstellung der Dämpfungszeit ist das Verzeichnis „Parametrierung / Messwertdämp- fung“ aufzurufen. Bild 23 Verzeichnis „Parametrierung / Messwertdämpfung Feld Parameter Bemerkung Dämpfungs- zeit Sensor 1 Dämpfungszeit der ausgewählten Messgröße (siehe BA DUSTHUNTER Wert in s SP100 Abschn. -
Seite 38: Kalibrierung Für Messung Staubkonzentration (Nur Dusthunter Sp100)
Inbetriebnahme und Parametrierung COMBIPROBE CP100 Kalibrierung für Messung Staubkonzentration (nur DUSTHUNTER SP100) 4.2.6 Es gelten die Hinweise in Abschn. 4.3.7 der BA DUSTHUNTER SP100. Datensicherung 4.2.7 Es gelten die Hinweise in Abschn. 4.3.8 der BA DUSTHUNTER SP100 und Abschn. 4.2.6 der BA FLOWSIC100. -
Seite 39: Bedienung/Parametrierung Über Lc-Display
COMBIPROBE CP100 Inbetriebnahme und Parametrierung Bedienung/Parametrierung über LC-Display 4 . 3 Allgemeine Hinweise zur Nutzung 4.3.1 Es gelten die Hinweise in Abschn. 4.5.1 der BA DUSTHUNTER SP100 und Abschn. 4.4.1 der BA FLOWSIC100. Menüstruktur 4.3.2 Zum Navigieren im Menü können die Darstellungen in Abschn. 4.5.2 der BA DUSTHUNTER SP100 und Abschn. -
Seite 40: Displayeinstellungen Mittels Sopas Et Ändern
Inbetriebnahme und Parametrierung COMBIPROBE CP100 Displayeinstellungen mittels SOPAS ET ändern 4.3.4 Zur Änderung der werksseitigen Einstellungen ist im Fenster „Projektbaum“ die Geräte- datei „MCU” auszuwählen, Passwort Ebene 1 einzugeben und das Verzeichnis „Para- metrierung /Displayeinstellungen“ aufzurufen. Bild 24 Verzeichnis „Parametrierung/Displayeinstellungen“... - Seite 41 Messwert 8 SNR B nicht verwendet Sauerstoff : Bedeutung siehe Betriebsanleitung FLOWSIC100. : Nicht bei COMBIPROBE CP100. Endress+Hauser O P E R A T I N G I N S T R U C T I O N S 8029861/AE00/V0-2/2012-12...
- Seite 42 Inbetriebnahme und Parametrierung COMBIPROBE CP100 Endress+Hauser O P E R A T I N G I N S T R U C T I O N S 8029861/AE00/V0-2/2012-12...
-
Seite 43: Spezifikationen
COMBIPROBE CP100 Spezifikationen COMBIPROBE CP100 Spezifikationen Technische Daten Abmessungen, Bestellnummern Zubehör, Optionen Verbrauchsteile für 2-jährigen Betrieb Endress+Hauser O P E R A T I N G I N S T R U C T I O N S 8029861/AE00/V0-2/2012-12... -
Seite 44: Technische Daten
Spezifikationen COMBIPROBE CP100 Technische Daten 5. 1 Applikationsdaten Gastemperatur ‒20 °C ... +200 °C (über Taupunkt) Kanalinnendruck ‒70 hPa ... +10 hPa Kanalinnendurchmesser > 750 mm Umgebungstemperatur ‒20 ... +60 °C (Ansaugtemperatur für Spülluft ‒20 ... +45 °C) Gerätespezifische Daten... - Seite 45 COMBIPROBE CP100 Spezifikationen Konformitäten Das Messsystem entspricht in seiner technischen Ausführung folgenden EG-Richtlinien und EN-Normen: EG-Richtlinie: NSP (Niederspannungsrichtlinie) EG-Richtlinie: EMV (Elektromagnetische Verträglichkeit Angewandte EN-Normen: EN 61010-1, Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte EN 61326, Elektrische Betriebsmittel für Messtechnik, Leittechnik, Laboreinsatz EMV - Anforderung EN 14181, Qualitätssicherung für automatische Messeinrichtungen...
-
Seite 46: Abmessungen, Bestellnummern
Spezifikationen COMBIPROBE CP100 Abmessungen, Bestellnummern 5. 2 Alle Maße sind in mm angegeben. Sende-/Empfangseinheit DHSP-T2V2 5.2.1 DHSP-T2V2 Bild 25 Sende-/Empfangseinheit Ø 25 Bezeichnung Bestell-Nr. Sende-/Empfangseinheit DHSP-T2V2 1043884 Sende-/Empfangseinheit FLSE100-PR 5.2.2 Bild 26 Sende-/Empfangseinheit FLSE100-PR 270 - 280 Ø 100 Ø 125... -
Seite 47: Druckmesseinrichtung
COMBIPROBE CP100 Spezifikationen Druckmesseinrichtung 5.2.3 Bild 27 Druckmessumformer dTRANS p30 Bezeichnung Bestell-Nr. Druckmessumformer Typ dTRANS p30, Signalwandler 4 ... 20 mA 6044581 mit Vorschraub-Kühlelement, Anschluss G 1/2 Temperaturmesseinrichtung 5.2.4 Bild 28 Einschraub-Widerstandsthermometer Bezeichnung Bestell-Nr. Einschraub- Temperatursensor Pt100 und Messumformer 4 ... 20 mA,... -
Seite 48: Kombiflanschsystem
Spezifikationen COMBIPROBE CP100 Kombiflanschsystem 5.2.5 Bild 29 Kombiflansch k335 DN250 Flansch für G 1/2 für Druck- FLSE100-PR messumformer Flansch für G 3/4 für DHSP-T2V2 Einschraub Widerstands- thermometer Bild 30 Flansch mit Rohr DN250 PN6 Ø 18 Bezeichnung Bestell-Nr. Kombiflanschsystem k335 DN250 St... -
Seite 49: Steuereinheit Mcu
COMBIPROBE CP100 Spezifikationen Steuereinheit MCU 5.2.6 Bild 31 Steuereinheit MCU-P Ø 8 Bezeichnung Bestellnummer Steuereinheit MCU-PWODN01000NNNE im Wandgehäuse (orange), 1045002 Versorgungsspannung 90 ... 250 V AC, mit Spüllufteinheit, mit Display Steuereinheit MCU-P2ODN01000NNNE im Wandgehäuse (orange), 1045004 Versorgungsspannung 24 V DC, mit Spüllufteinheit, mit Display... -
Seite 50: Wetterschutzhaube Für Combiprobe Cp100
Spezifikationen COMBIPROBE CP100 Wetterschutzhaube für COMBIPROBE CP100 5.2.7 Bild 32 Wetterschutzhaube für COMBIPROBE CP100 Bezeichnung Bestell-Nr. Wetterschutzhaube für COMBIPROBE CP100 2032829 Endress+Hauser O P E R A T I N G I N S T R U C T I O N S... -
Seite 51: Zubehör, Optionen
COMBIPROBE CP100 Spezifikationen Zubehör, Optionen 5 . 3 Zubehör für Geräteüberprüfung 5.3.1 Bezeichnung Bestellnummer Kontrollfilterset DHSP 2049045 Optionen für Installation 5.3.2 Bezeichnung Bestellnummer Verbindungskabel Länge 5 m 7042017 Spülluftschlauch DN 25 Länge 5 m 2046091 Optionen für Steuereinheit MCU 5.3.3... -
Seite 52: Verbrauchsteile Für 2-Jährigen Betrieb
Spezifikationen COMBIPROBE CP100 Verbrauchsteile für 2-jährigen Betrieb 5. 4 Sende-/Empfangseinheiten 5.4.1 Bezeichnung Anzahl Bestellnummer Flanschdichtung k100 7047036 Optiktuch 4003353 Steuereinheit MCU mit integrierter Spülluftversorgung 5.4.2 Bezeichnung Anzahl Bestellnummer Filtereinsatz C1140 7047560 Endress+Hauser O P E R A T I N G I N S T R U C T I O N S... - Seite 53 COMBIPROBE CP100 Spezifikationen Endress+Hauser O P E R A T I N G I N S T R U C T I O N S 8029861/AE00/V0-2/2012-12...
- Seite 103 COMBIPROBE CP100 Specifications Endress+Hauser O P E R A T I N G I N S T R U C T I O N S 8029861/AE00/V0-2/2012-12...
- Seite 104 8029861/AE00/V0-2/2012-12 www.addresses.endress.com...
