Teil 4
Torpedo VB-101 anschließen
Der VB-101 bietet in vielen Situationen die optimale Lösung für eine lautlose und hochwertige Signalab-
nahme. Die folgenden Abbildungen zeigen die häufigsten Situationen, für die der VB-101 konzipiert wurde.
1 Im Studio
Der VB-101 kann im Studio für analoge oder digitale Aufnahmen eingesetzt werden. Wir konzentrieren uns
hier auf Digitalaufnahmen.
a ndere
D igitalgeräte
1
2

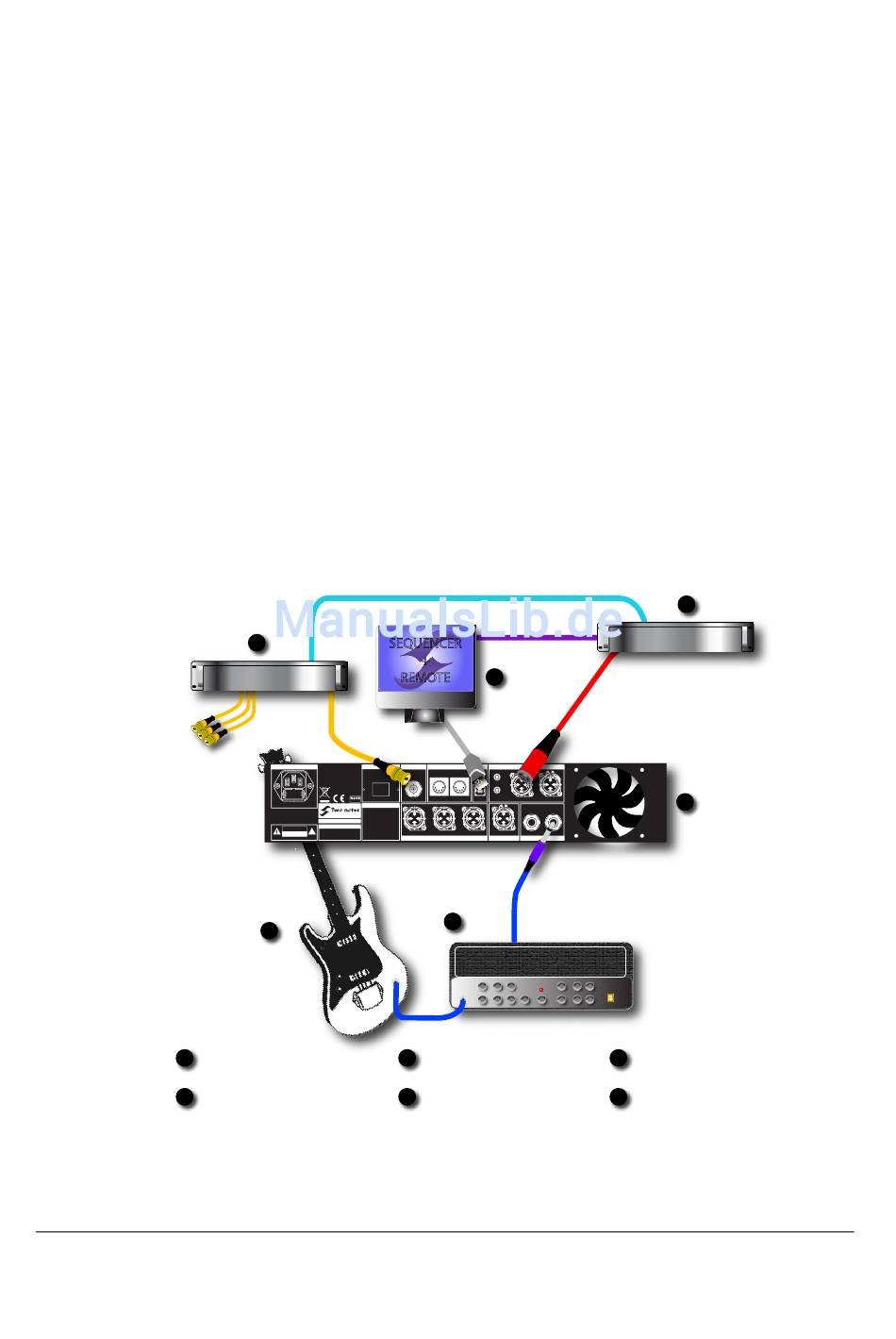

Der VB-101 fungiert hier als Analog/Digital-Wandler, der von einer Wordclock getaktet wird und über
einen AES/EBU-Anschluss mit einer DAW verbunden ist.
Two Notes Audio Engineering
6
WordClock
WORDCLOCK
POWER
OPTIONAL ETHERNET
R o H S
2002/ 95/ EC
CAUTION
NOTICE
REPLACE FUSE WITH SAME FUSE TYPE AND RATING
CAUTION
TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK
AUDIO ENGINEERING
ALWAYS CONNECT YOUR AMP
DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOSTURE.
CAUTION
OUTPUT TO A SUITABLE LOAD.
TO REDUCE THE RISK OF FIRE OR ELECTRIC SCHOCK
MADE IN FRANCE
DO NOT REMOVE COVER.
SERIAL NUMBER
DO NOT SET YOUR AMP MASTER
CAUTION
!
VOLUME TO MAX IN ORDER
RISK OF ELECTRIC SHOCK
TO AVOID POSSIBLE DAMAGES.
DO NOT OPEN
AVIS : RISQUE DE CHOC ELECTRIQUE. NE PAS OUVRIR.
1
E-Gitarre oder E-Bass
Gitarren-oder Bass-Amp
Torpedo VB-101
S ync -S ignal
SEQUENCER
+
REMOTE
4
USB
SYNC
MIDI
USB
DIGITAL I/0
IN
IN
OUT/THRU
OUT
IN
IN
OUT
WORDCLOCK
S/PDIF
AES/EBU
LEFT
RIGHT
8 Ohms 150W RMS
THRU
INPUT
POST SIMULATION
PRE SIMULATION
ANALOG OUPUTS
ANALOG INPUT
SPEAKER
2
SPEAKER OUTPUT 8 OHMS
150W MAX
Big Amp
TORPEDO VB-101
3
DAW mit TORPEDO REMOTE
4
5
Audio Interface
AES/EBU
3
I
O
Audio-Interface
5
Masterclock
6
