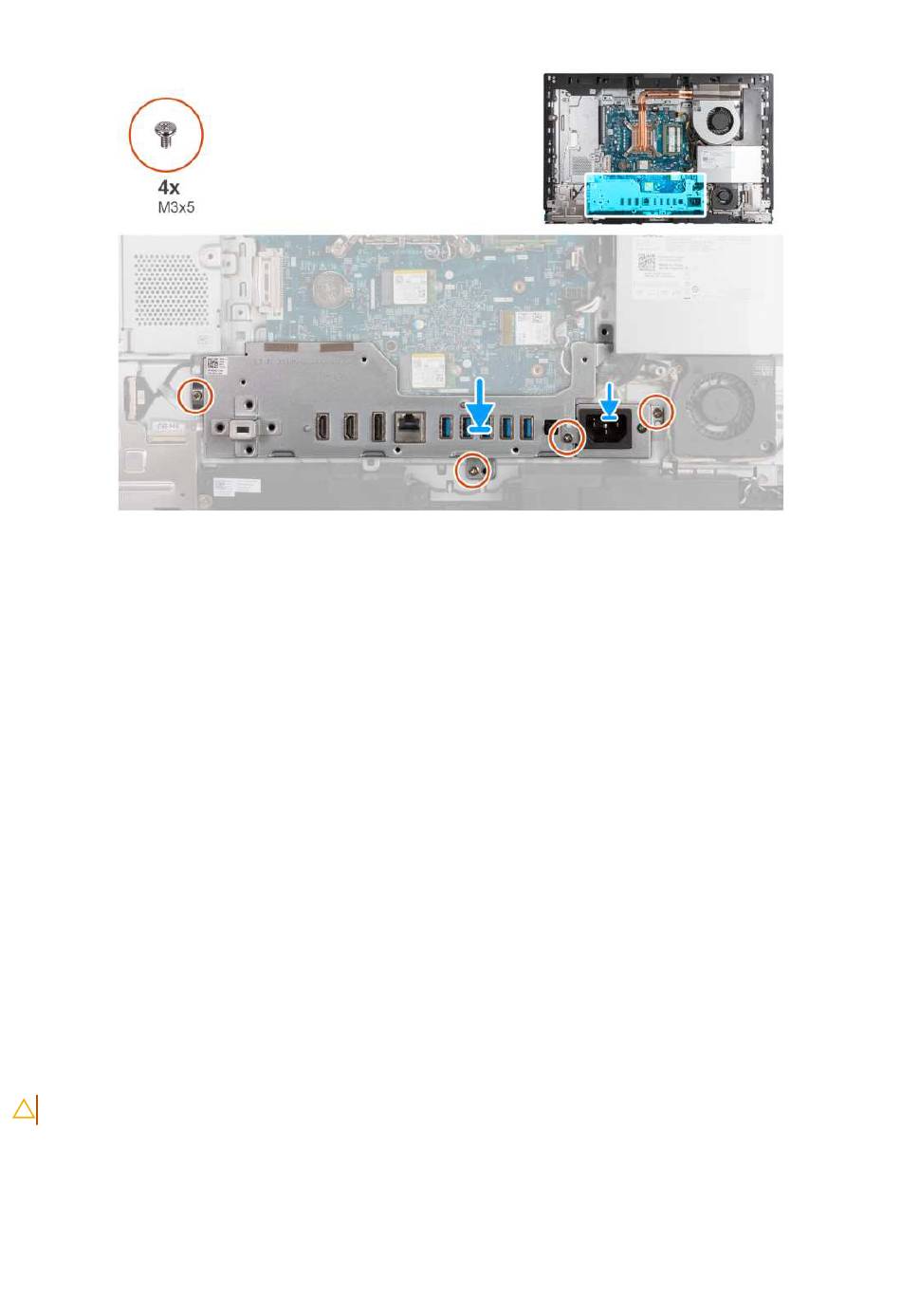

Abbildung 59. Einbauen der E/A-Halterung
Schritte
1. Richten Sie die E/A-Halterung mit der Grundplatte der Bildschirmbaugruppe aus und setzen Sie sie ein.
2. Richten Sie die E/A-Steckplätze an den E/A-Anschlüssen und den Schraubenbohrungen der E/A-Halterung an den
Schraubenbohrungen auf der Grundplatte der Bildschirmbaugruppe aus.
3. Bringen Sie die zwei Schrauben (M3x5) zur Befestigung der E/A-Abdeckung an der Grundplatte der Bildschirmbaugruppe wieder an.
4. Platzieren Sie die Halterung des Netzteilanschlusskabels auf der Grundplatte der Bildschirmbaugruppe.
5. Richten Sie die Schraubenbohrungen der Halterung des Netzteilanschlusskabels an den Schraubenbohrungen auf der Grundplatte der
Bildschirmbaugruppe aus.
6. Setzen Sie die zwei Schrauben (M3x5) wieder ein, mit denen die Halterung des Netzteilanschlusskabels an der Grundplatte der
Bildschirmbaugruppe befestigt wird.
Nächste Schritte
1. Bringen Sie die
untere Abdeckung
2. Installieren Sie die I/O-Abdeckung.
3. Bringen Sie die
Abdeckung der Systemplatine
4. Bringen Sie die
rückseitige Abdeckung
5. Installieren Sie den Ständer.
6. Befolgen Sie die Anweisungen unter
Lautsprecher
Entfernen der Lautsprecher
VORSICHT:
Die Informationen in diesem Abschnitt zum Entfernen sind nur für autorisierte Servicetechniker bestimmt.
Voraussetzungen
1. Befolgen Sie die Anweisungen unter
2. Entfernen Sie den Ständer.
3. Entfernen Sie die
rückseitige
90
Verfahren zum Entfernen und Installieren für Hochleistungsprozessoren
an.
an.
wieder an.
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Abdeckung.
Computers.
Computers.
