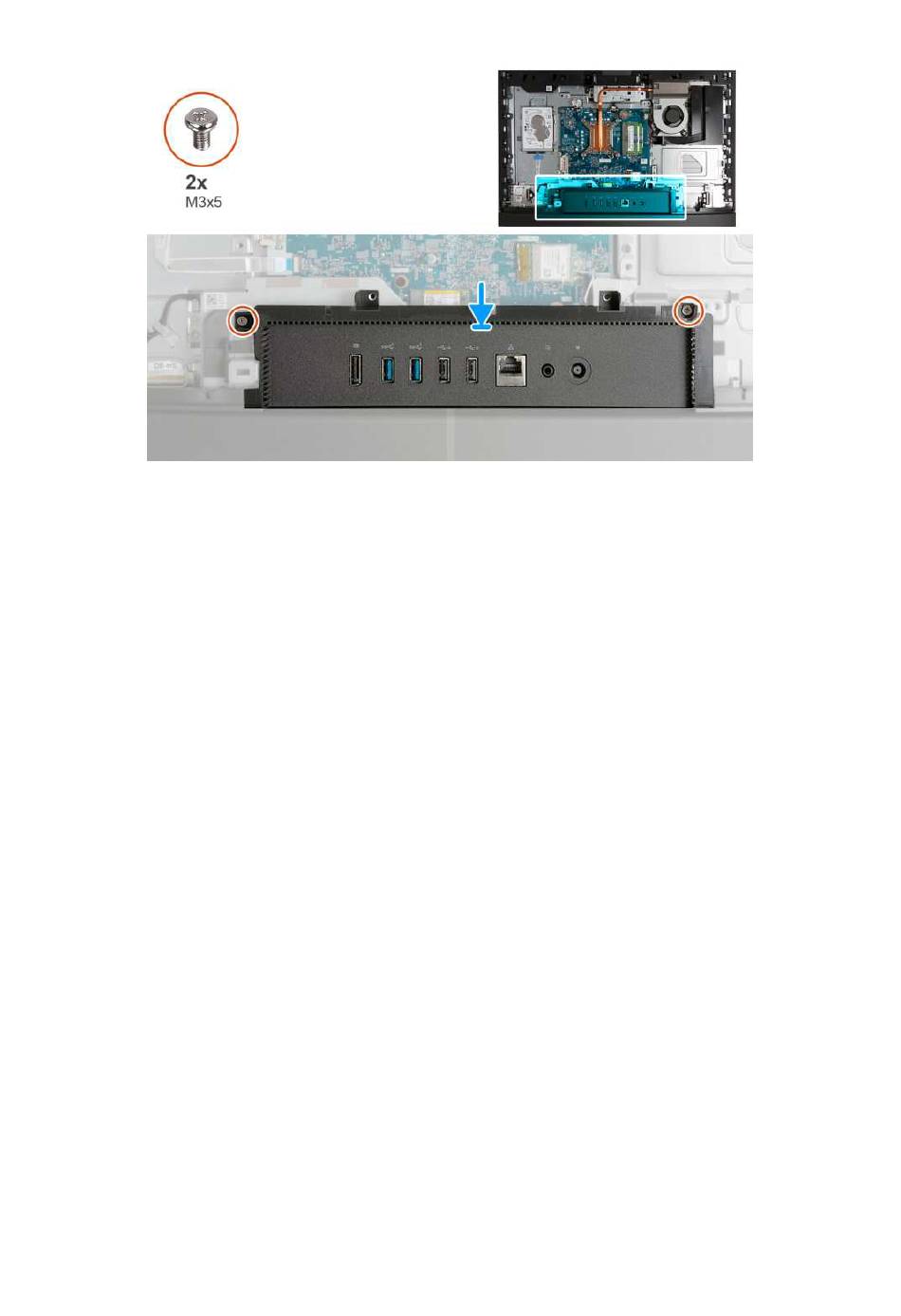

Abbildung 98. Installieren der E/A-Abdeckung
Schritte
1. Setzen Sie die E/A-Abdeckung auf die Grundplatte der Bildschirmbaugruppe.
2. Richten Sie die E/A-Steckplätze auf die E/A-Anschlüsse aus und richten Sie die Schraubenbohrungen der E/A-Abdeckung auf die
Schraubenbohrungen der Grundplatte der Bildschirmbaugruppe aus.
3. Bringen Sie die zwei Schrauben (M3x5) zur Befestigung der E/A-Abdeckung an der Grundplatte der Bildschirmbaugruppe wieder an.
Nächste Schritte
1. Bringen Sie die
Abdeckung der Systemplatine
2. Bringen Sie die
rückseitige Abdeckung
3. Installieren Sie den Ständer.
4. Befolgen Sie die Anweisungen unter
Untere Abdeckung
Entfernen der unteren Abdeckung
Voraussetzungen
1. Befolgen Sie die Anweisungen unter
2. Entfernen Sie den Ständer.
3. Entfernen Sie die
rückseitige
4. Entfernen Sie die
Blende der
5. Entfernen Sie die I/O-Abdeckung.
Info über diese Aufgabe
Die folgende Abbildung zeigt die Position der unteren Abdeckung und stellt das Verfahren zum Entfernen bildlich dar.
an.
wieder an.
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Abdeckung.
Systemplatine.
Verfahren zum Entfernen und Installieren für energieeffiziente Prozessoren
Computers.
Computers.
133
