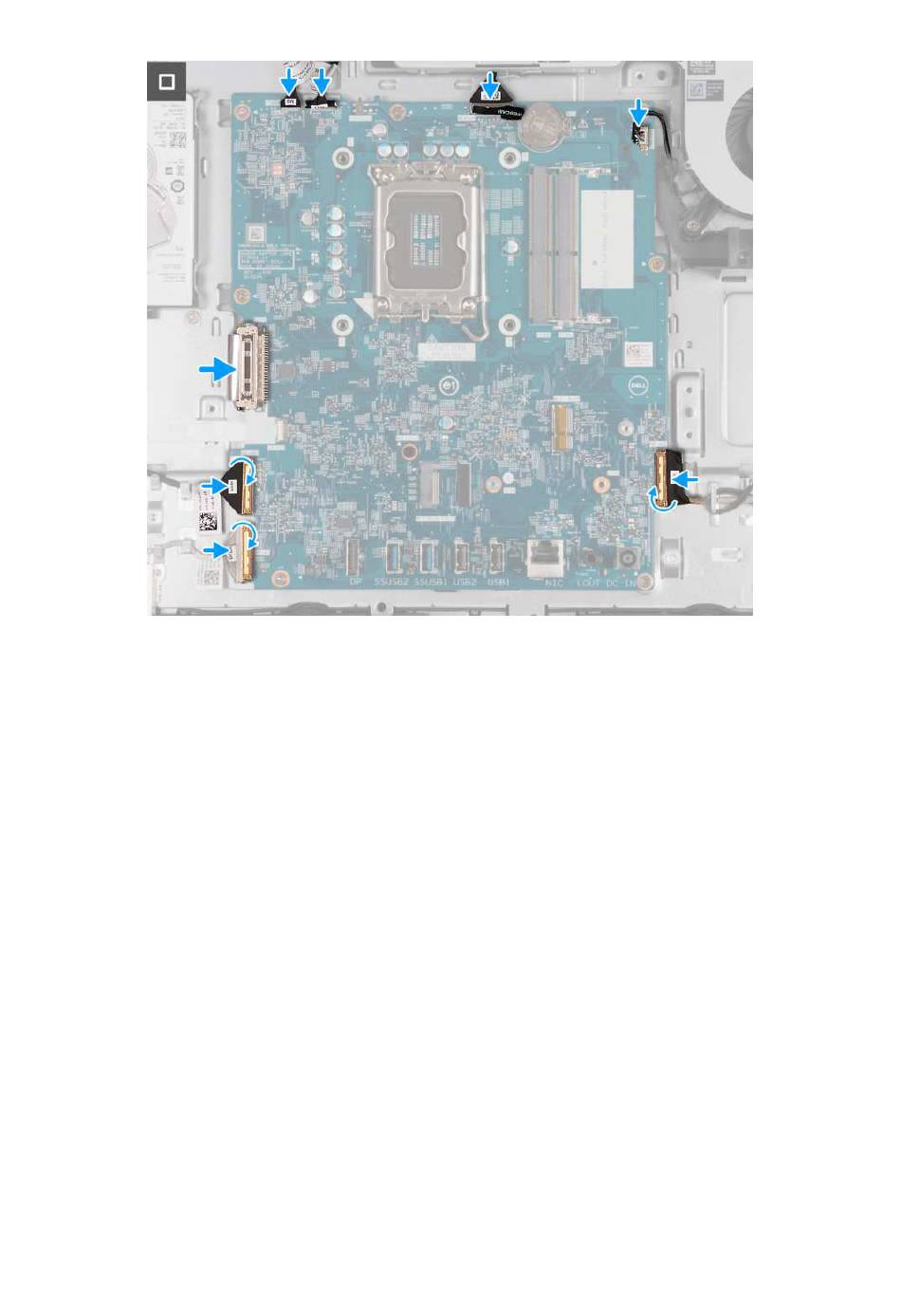

Abbildung 118. Einbauen der Systemplatine
Schritte
1. Setzen Sie die Systemplatine vorsichtig auf die Grundplatte der Bildschirmbaugruppe ab.
2. Richten Sie die Schraubenbohrungen in der Systemplatine mit den Schraubenbohrungen in der Grundplatte der Bildschirmbaugruppe
aus.
3. Bringen Sie die sieben M3x5-Schrauben wieder an, mit denen die Systemplatine an der Grundplatte der Bildschirmbaugruppe befestigt
ist.
4. Bringen Sie die M3x12-Schraube wieder an, mit der die Systemplatine an der Grundplatte der Bildschirmbaugruppe befestigt ist.
5. Verbinden Sie das Touchscreen-Kabel mit dem Anschluss (TOUCH) auf der Hauptplatine.
6. Verbinden Sie das Kabel für die Display-Hintergrundbeleuchtung mit dem entsprechenden Anschluss (LCB BACKLIGHT) an der
Systemplatine.
7. Schließen Sie das Kamerakabel an den Anschluss (WEBCAM) auf der Systemplatine an.
8. Schließen Sie das Lüfterkabel an den Anschluss (CPU FAN) auf der Hauptplatine an.
9. Verbinden Sie das Audiokabel mit dem Anschluss (MB-AUDIO) auf der Hauptplatine und schließen Sie die Verriegelung.
10. Verbinden Sie das Hochgeschwindigkeitskabel mit dem entsprechenden Anschluss (MB-HS) auf der Hauptplatine und schließen Sie
die Verriegelung.
11. Verbinden Sie das Stromkabel mit dem Anschluss (MB-PWR) auf der Hauptplatine und schließen Sie die Verriegelung.
12. Verbinden Sie das Bildschirmkabel mit dem entsprechenden Anschluss (LVDS) auf der Systemplatine.
Nächste Schritte
1. Installieren Sie den Prozessor.
2. Bauen Sie den
Kühlkörper
3. Bauen Sie die
Wireless-Karte
4. Bauen Sie das
M.2 2230-Solid-State-Laufwerk
5. Installieren Sie die E/A-Halterung.
6. Bringen Sie die
untere Abdeckung
7. Installieren Sie die I/O-Abdeckung.
ein.
ein.
bzw. das
an.
Verfahren zum Entfernen und Installieren für energieeffiziente Prozessoren
M.2 2280-Solid-State-Laufwerk
ein (je nach Modell).
153
