Info über diese Aufgabe
Die folgende Abbildung zeigt die Position der einziehbaren Kamerabaugruppe und stellt das Installationsverfahren bildlich dar.

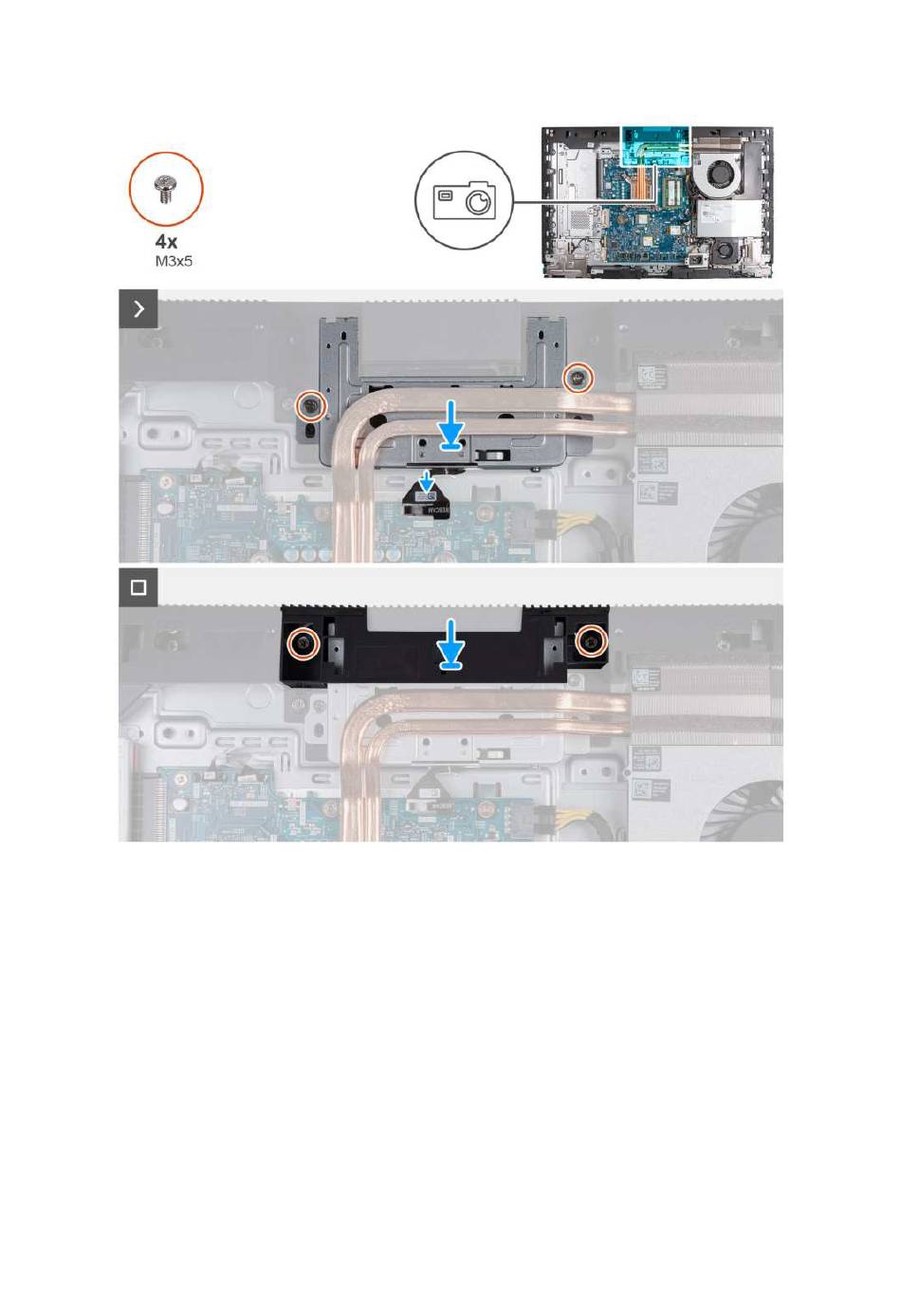

Abbildung 47. Installieren der einziehbaren Kamerabaugruppe
Schritte
1. Schieben Sie die einziehbare Kamerabaugruppe unter dem Kühlkörper in den entsprechenden Steckplatz auf der Grundplatte der
Bildschirmbaugruppe.
2. Richten Sie die Schraubenbohrungen auf der einziehbaren Kamerabaugruppe mit den Schraubenbohrungen in der Grundplatte der
Bildschirmbaugruppe aus.
3. Setzen Sie die zwei Schrauben (M3x5) wieder ein, mit denen die versenkbare Kamerabaugruppe an der Grundplatte der
Bildschirmbaugruppe befestigt wird.
4. Schließen Sie das Kamerakabel an den Anschluss (WEBCAM) auf der Systemplatine an.
5. Platzieren Sie die Halterung der Kamerabaugruppe über der einziehbaren Kamerabaugruppe.
6. Richten Sie die Schraubenbohrungen auf der Halterung der Kamerabaugruppe mit den Schraubenbohrungen in der Grundplatte der
Bildschirmbaugruppe aus.
7. Bringen Sie die zwei Schrauben (M3x5) zur Befestigung der Halterung der Kamerabaugruppe an der Grundplatte der
Bildschirmbaugruppe wieder an.
76
Verfahren zum Entfernen und Installieren für Hochleistungsprozessoren
