Info über diese Aufgabe
Die nachfolgenden Abbildungen zeigen die Position des Netzschalters und bieten eine visuelle Darstellung des Installationsverfahrens.

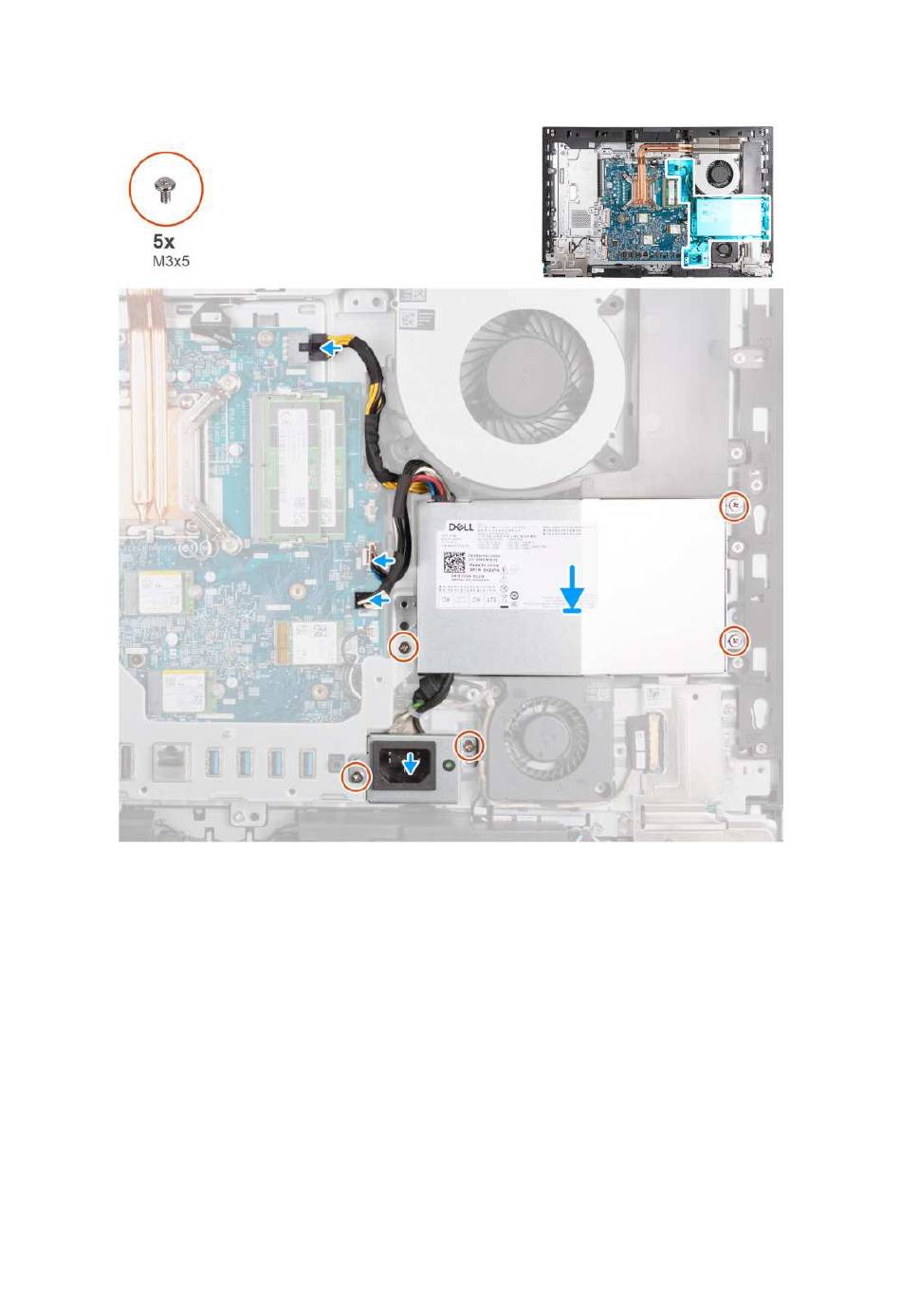

Abbildung 51. Installieren der Stromversorgungseinheit
Schritte
1. Platzieren Sie das Netzteil und den Netzteilanschluss auf der Grundplatte der Bildschirmbaugruppe.
2. Richten Sie die Schraubenbohrungen auf der Stromversorgungseinheit an den Schraubenbohrungen auf der Grundplatte der
Bildschirmbaugruppe aus.
3. Setzen Sie die drei Schrauben (M3x5) wieder ein, mit denen die Stromversorgungseinheit an der Grundplatte der Bildschirmbaugruppe
befestigt wird.
4. Richten Sie die Schraubenbohrungen auf der Netzteilanschluss-Halterung an den Schraubenbohrungen auf der Grundplatte der
Bildschirmbaugruppe aus.
5. Setzen Sie die zwei Schrauben (M3x5) wieder ein, mit denen die Halterung des Netzteilanschlusses an der Grundplatte der
Bildschirmbaugruppe befestigt wird.
6. Schließen Sie das Netzkabel des Prozessors (ATX CPU) an der Systemplatine an.
7. Verbinden Sie das Kontrollsignal-Kabel mit dem Anschluss (CTRL) auf der Hauptplatine.
8. Schließen Sie das Netzkabel der Systemplatine mit dem Anschluss (ATX SYS) an die Systemplatine an.
Verfahren zum Entfernen und Installieren für Hochleistungsprozessoren
81
