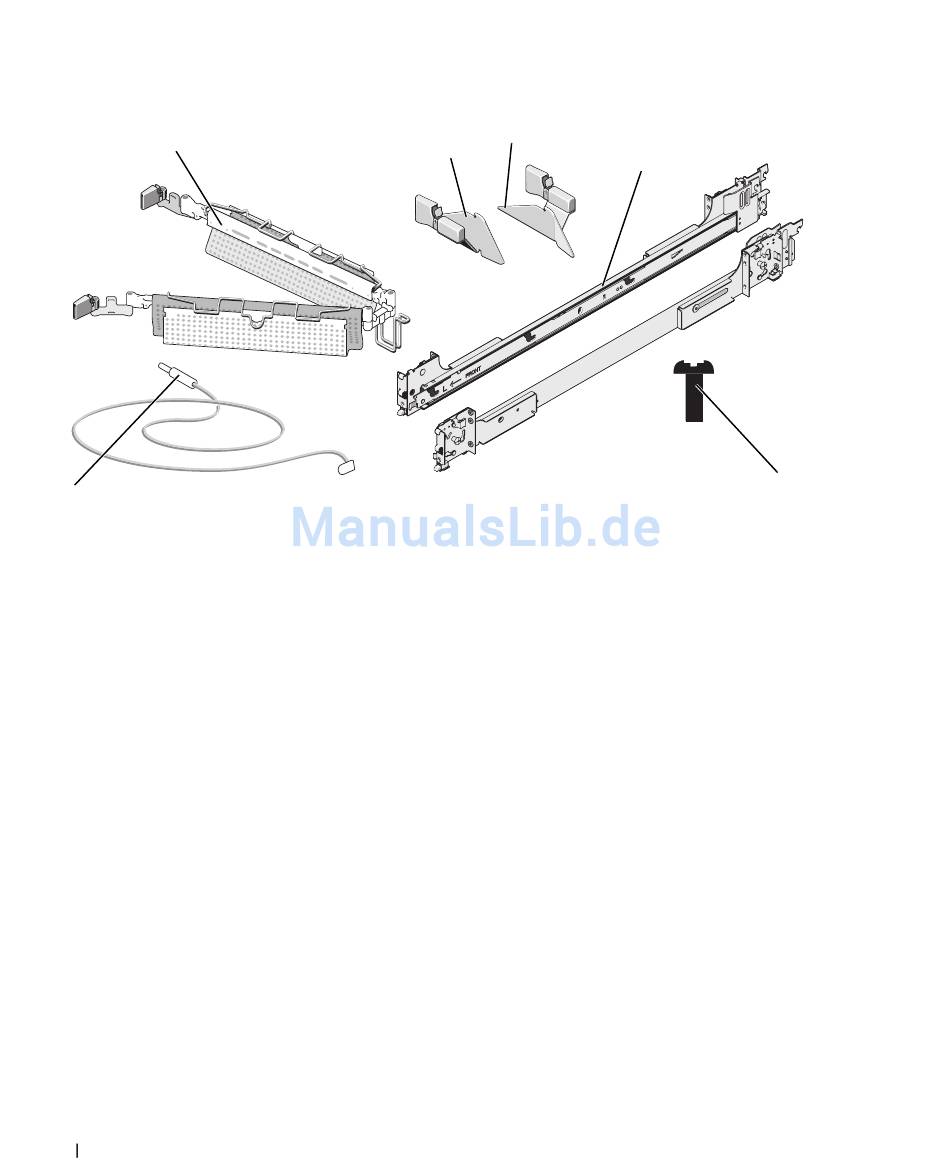

Figure 1-1. Contenu du kit de rack
1
6
1 Bras de gestion des câbles
4 Assemblages à glissière
Tâches d'installation
Pour installer un kit, vous devez effectuer dans l'ordre indiqué les tâches suivantes, qui sont décrites
plus loin dans ce guide :
1 Retrait des portes du rack
2 Marquage du rack
3 Configuration des assemblages à glissière
4 Installation des rails de montage dans le rack
• Installation du kit RapidRails
• Installation du kit VersaRails
5 Installation du système dans le rack
6 Installation du bras de gestion des câbles
7 Acheminement des câbles
8 Installation de l'assemblage de fixation du bras de gestion des câbles
9 Remise en place des portes du rack
30
Guide d'installation du rack
3
2
2 Assemblage de fixation du
bras de gestion des câbles
(gauche)
5 Vis cruciformes à tête plate
10-32 x 0,5 pouce (8)
4
5
3 Assemblage de fixation du
bras de gestion des câbles
(droit)
6 Câble de voyant d'état
(le cas échéant)
