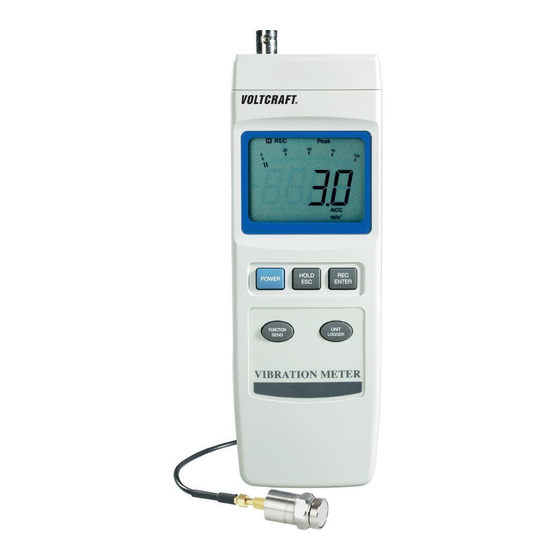

Vibrations-Messgerät VBM-100
B E DI EN UNG SANLEI TUNG
Seite 2 - 15
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme
und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.
Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!
Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der entsprechenden
Seitenzahlen auf Seite 2.
Best.-Nr.
10 13 68
°
Version 01/09
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für VOLTCRAFT VBM-100
Inhaltszusammenfassung für VOLTCRAFT VBM-100
- Seite 1 VOLTCRAFT ® Vibrations-Messgerät VBM-100 B E DI EN UNG SANLEI TUNG Seite 2 - 15 Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.
- Seite 2 VOLTCRAFT IM INTERNET http://www.voltcraft.de Impressum Diese Bedienungsanleitung ist eine Publikation von Voltcraft ® , Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/586 582 7 (www.voltcraft.de). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugswei- se, verboten.
-
Seite 3: Inhaltsverzeichnis
Einführung Sehr geehrter Kunde, mit diesem Voltcraft®-Produkt haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken möchten. Sie haben ein überdurchschnittliches Qualitätsprodukt aus einer Marken-Familie erworben, die sich auf dem Gebiet der Mess-, Lade und Netztechnik durch besondere Kompetenz und permanente Innovation auszeichnet. -
Seite 4: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Das Vibrations-Messgerät dient zur mechanischen Vermessung von Maschinen und Anlagen zur War- tung und Instandhaltung. Es kann Rückschlüsse auf den Anlagenzustand wie Gleichlauf, Ausrichtungs- fehler bzw. lockere oder lose Teile im Virbrations-Frequenzbereich von 10 Hz bis 1 kHz (rel. Empfind- lichkeit gemäß... -
Seite 5: Lieferumfang
Lassen Sie das Gerät uneingeschaltet auf Zimmertemperatur kommen. Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Diese könnten für Kinder zu einem gefährli- chen Spielzeug werden. Beachten Sie auch die Sicherheitshinweise in den einzelnen Kapiteln. Lieferumfang Vibrationsmessgerät VBM-100 Externer Sensor mit Schraubmagnet Kunststoff-Koffer Bedienungsanleitung... -
Seite 6: Bedienelemente
Bedienelemente 1 Anschluss für Sensor-Stecker (12) 2 Display 3 HOLD/ESC-Taste 4 „POWER“-Taste zum Ein-/Ausschalten 5 FUNCTION/SEND-Taste 6 UNIT/LOGGER-Taste 7 REC/ENTER-Taste 8 Stativ-Gewinde 9 RS232-Schnittstelle 10 Geräte-Aufstellbügel 11 Batteriefach 12 Sensor-Stecker 13 Sensor 14 Schraubmagnet Display-Symbole Symbol für den Speichermodus Anzeige Maximal-Wert Anzeige Minimal-Wert Peak Anzeige aktueller Spitzenwert... -
Seite 7: Inbetriebnahme
Inbetriebnahme Einlegen der Batterie Bevor Sie erstmalig mit dem Messgerät arbeiten können, müssen Sie eine neue 9V-Blockbatterie (Alka- line) einlegen. Das Einlegen der Batterie ist im Kapitel „Wartung und Reinigung“ beschrieben. Anschluss des Mess-Sensors Verbinden Sie den runden Sensor-Stecker (12) mit dem Anschluss (1) am Messgerät. Der Stecker wird durch Drehen verriegelt (Bajonett-Verschluss). -
Seite 8: Messfunktion Wählen
- Halten Sie den Sensor (13) an die zu messende Position. Achten Sie auf gute Planlage. Bei ferro- magnetischen Materialien (z.B. Eisen) kann der beiliegende Schraubmagnet (14) an den Sensor (13) geschraubt werden. Dieser haftet dann bedienungsfreundlich am Metall. Messfunktion wählen - Wählen Sie die Messfunktion durch Drücken der Taste „FUNCTION“... -
Seite 9: Nullabgleich
- Ein erneutes Drücken der „REC“-Taste schaltet in den Anzeigenmodus um. Jedes Drücken schaltet die Anzeige von „REC Max“ und „REC Min“ um. Die Aufzeichnung ist im Ansichtmodus unterbrochen. - Um die Aufzeichnung erneut zu starten, drücken Sie die Taste „ESC“ (3). Min und Max werden aus- geblendet. -
Seite 10: Datenlogger Anwenden
Datenlogger anwenden Der Datenlogger lässt sich aus dem normalen Messbetrieb heraus starten. Die voreingestellte Intervall- Zeit wird für die Datenaufzeichnung angewendet. Es stehen je nach voreingestellter Intervallzeit zwei Modi zur Wahl. Die automatische oder die manuelle Datenaufzeichnung. Die manuelle Datenaufzeich- nung speichert den Messwert nur auf Tastendruck. -
Seite 11: Datenspeicher Löschen
- Stellen Sie die Verbindung über das optionale Datenkabel zum Computer her und starten das Ausle- seprogramm. Die Schnittstelle und das Datenpaket ist im Kapitel „RS232-Schnittstelle“ beschrieben. - Schalten Sie das Messgerät ein (Taste „POWER“) und warten Sie die Initialisierungsphase ab. - Halten Sie die Taste „SEND“... -
Seite 12: Wartung Und Reinigung
Das serielle Datensignal setzt sich aus 16 Bit mit folgender Reihenfolge zusammen: D15 D14 D13 D12 D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 D1 D0 Jedes Datenbit hat folgende Bedeutung: Startzeichen Datenbit beim Senden der Displayzeile: 1 = obere Zeile, 2 = untere Zeile D11+D12 Messeinheit im Display: 92 = m/s 93 = mm/s... -
Seite 13: Entsorgung
Lassen Sie keine Verbrauchten Batterien im Messgerät, da selbst auslaufgeschützte Batterien korrodieren können und dadurch Chemikalien freigesetzt werden können, welche Ihrer Gesundheit schaden bzw. das Gerät zerstören. Batterien und Akkus dürfen nicht kurzgeschlossen oder ins Feuer geworfen werden. Batterien dürfen nicht aufgeladen werden. Es besteht Explosionsgefahr. Ausgelaufene oder beschädigte Batterien/Akkus können bei Berührung mit der Haut Verätzungen verursachen. -
Seite 14: Technische Daten
Fachmann durchzuführen. Sollten Sie Fragen zum Umgang des Messgerätes haben, steht Ihnen unser techn. Sup- port unter folgender Telefonnummer zur Verfügung: Voltcraft, Lindenweg 15, 92242 Hirschau, Tel.-Nr. 0180 / 586 582 7. Technische Daten Anzeige ..........LC-Display mit Bargraph Messfrequenz des Sensors ....10 Hz – 1 kHz (Empfindlichkeit gemäß ISO 2954) Batterie ..........1x 9V Blockbatterie (006P, MN1604) - Seite 15 Beschleunigung „ACC“ Einheit G (1 G = 9,8 m/s ft/s Messbereich 0,5 – 199,9 m/s 0,05 – 20,39 G 2 – 656 ft/s Auflösung 0,1 m/s 0,01 G 1 ft/s Genauigkeit ± (5 % + 2) ± (5 % + 2) ±...
- Seite 16 Vergleichswerte Für die Bewertung von Maschinen und Zubehör, werden in der Richtlinie ISO 2372 und VDI 2056 unter 4 Klassen unterschieden. In diesen Klassen sind die Vibrationsgrenzen (in mm/s) festgeschrieben. Folgende Gerätegruppen sind klassifiziert: Gruppe K Kleine Maschinen mit Elektromotoren bis 15 kW Leistung. Gruppe M Mittlere Maschinen mit Elektromotoren >15 kW bis 75 kW Leistung, ohne spezielles Fundament...
